标准详情
流体传动系统及元件 图形符号和回路图 第3部分：回路图中的符号模块和连接符号
Fluid power systems and components—Graphical symbols and circuit diagrams—Part 3: Symbol modules and connected symbols in circuit diagrams
GB/T 786.3-2021现行国家标准
下载标准电子版
PDF · 15 页 · 4.37MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 786.3-2021
标准状态
现行
发布日期
2021-05-21
实施日期
2021-12-01
中国标准分类号
J20
国际标准分类号
23.100.01
主管部门
中国机械工业联合会
发布部门
国家市场监督管理总局、中国国家标准化管理委员会
技术归口
中国机械工业联合会
标准简介
本文件对GB/T 786.1和GB/T 786.2进行了补充，规定了回路图中可连接的元件符号创建和组合的规则，以减少设计工作量和回路图中的管路数量。 本文件规定了表示构成功能单元作用的模块对应符号的创建和组合规则，如油路块总成或叠加阀阀组或气M处理装置（FRL装置）。本文件的规则不仅有利于设计回路图，而且有利于理解采用符号模块表示组合元件的回路图。 本文件包含相应规则的应用示例。

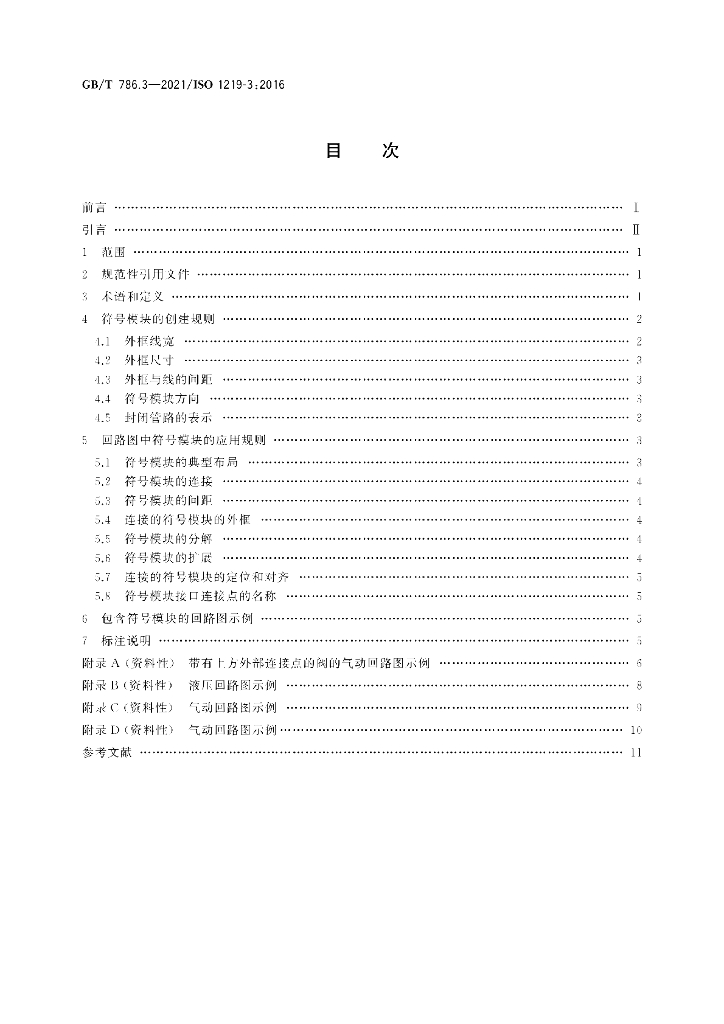

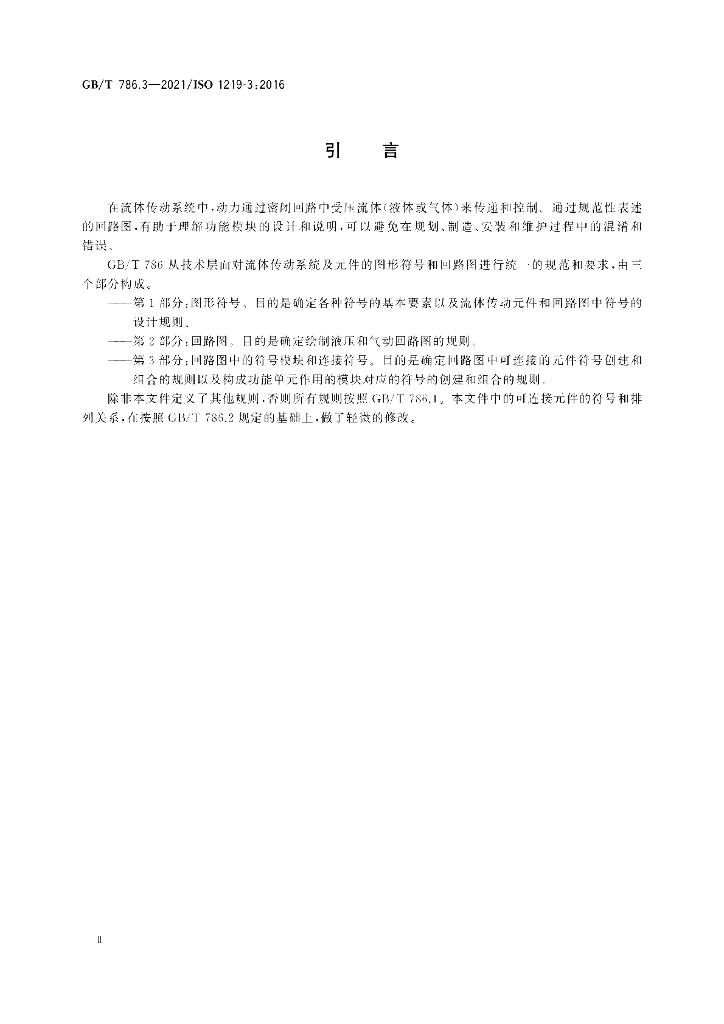

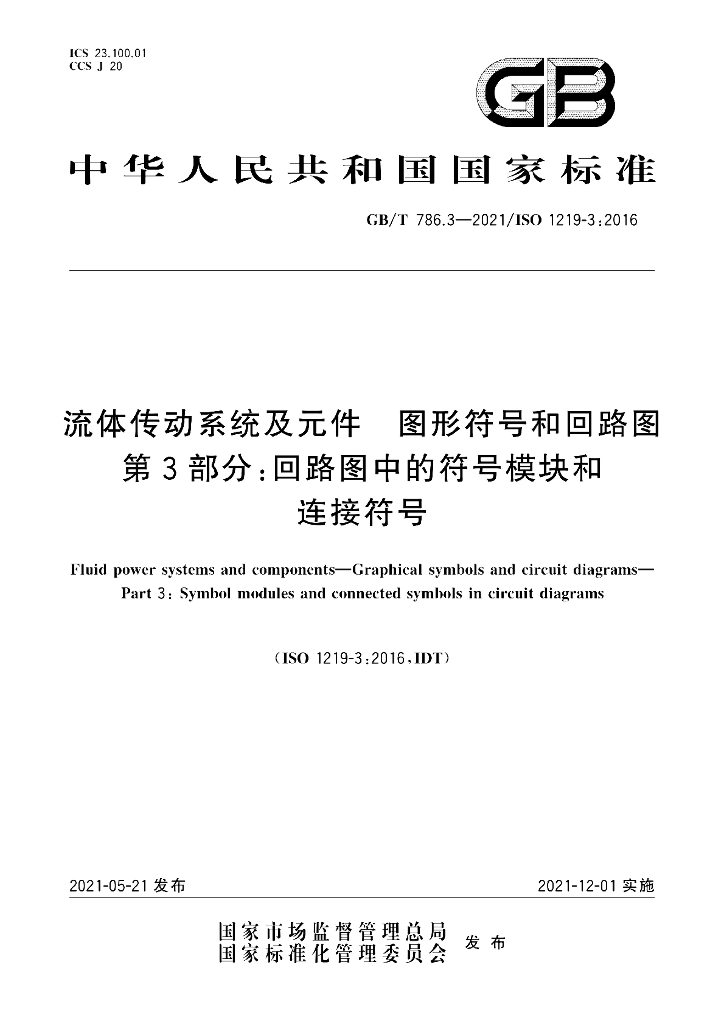

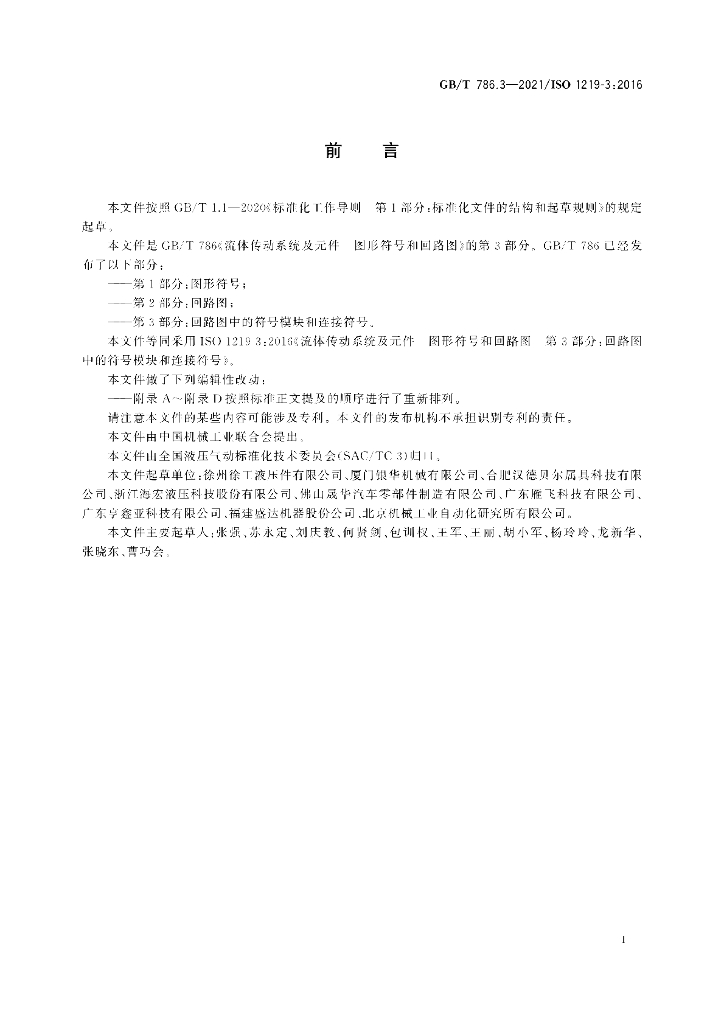

内容预览
