汽车轮辋规格系列

基础信息

标准简介

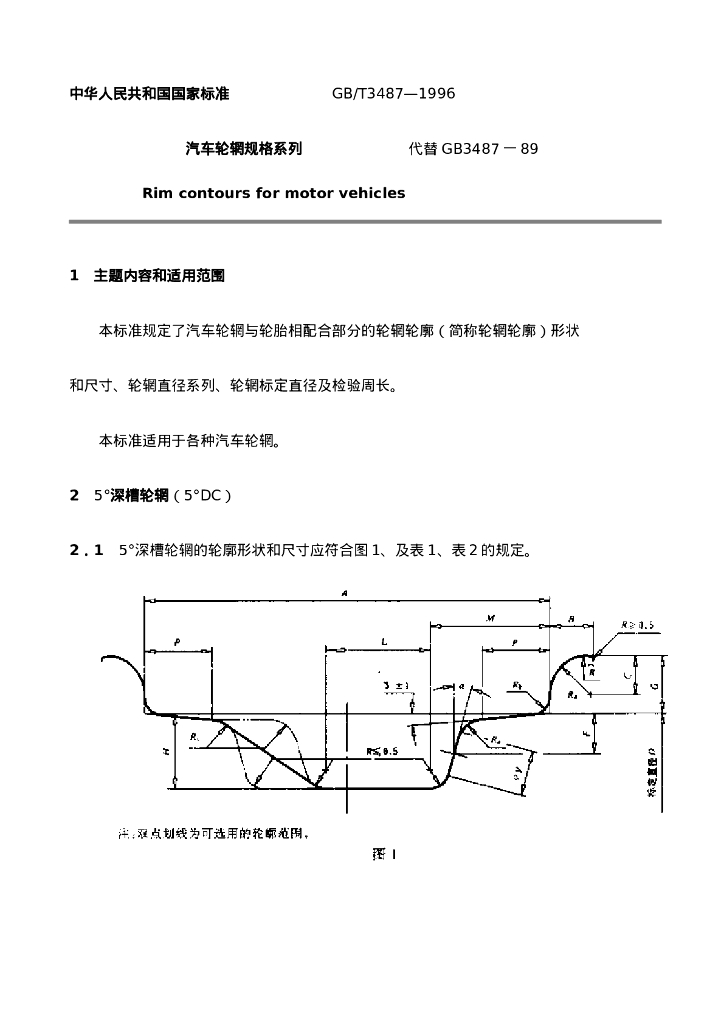

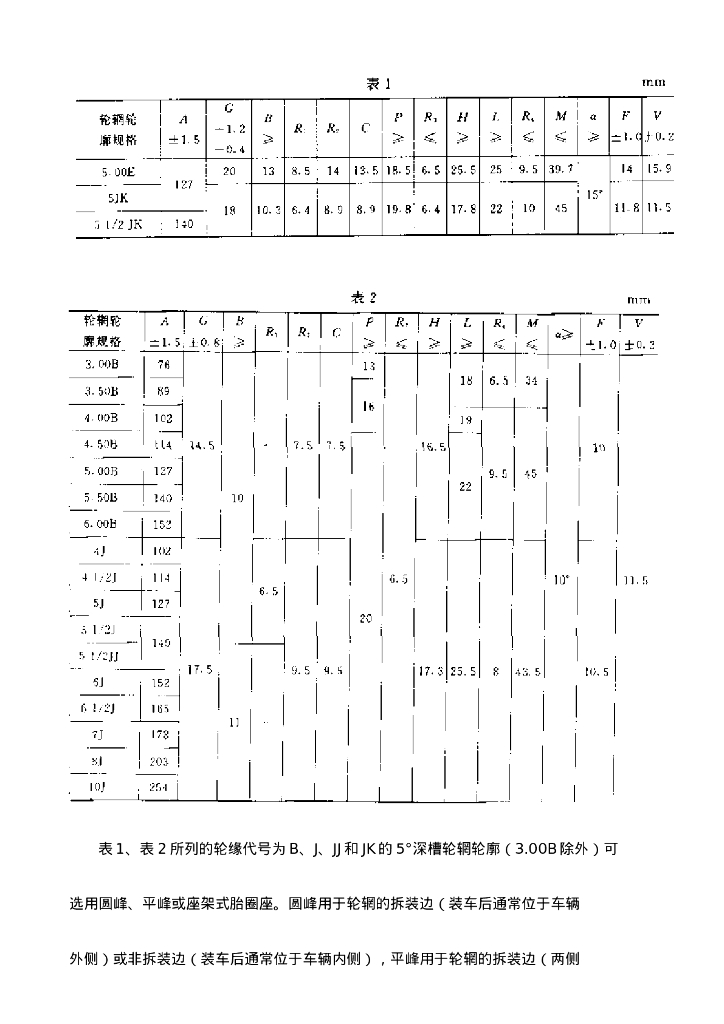

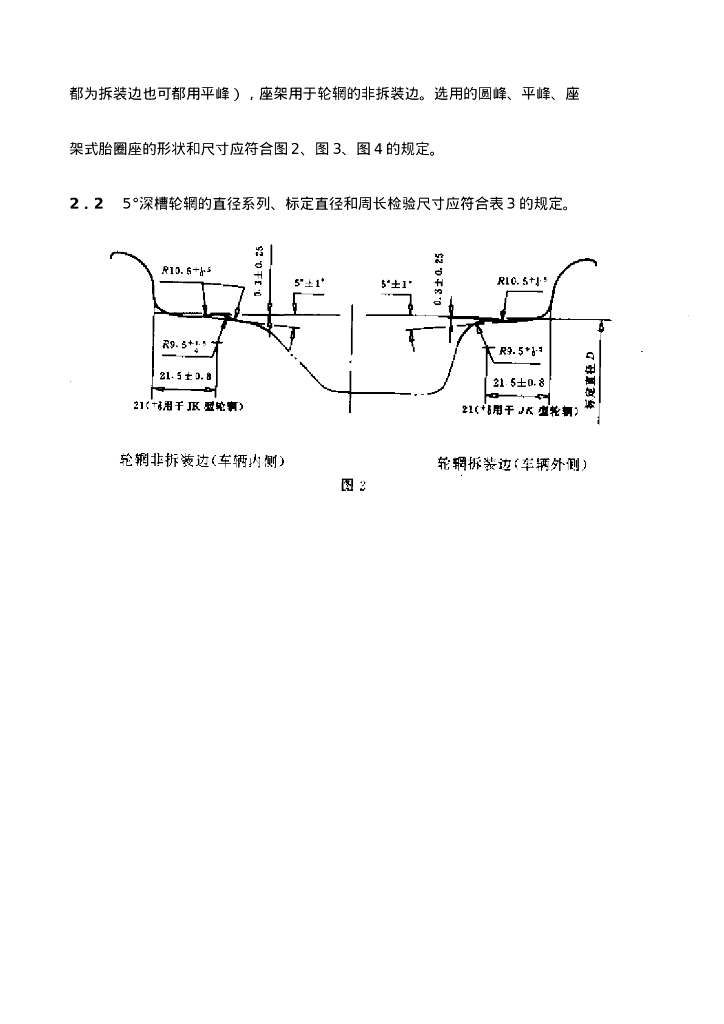

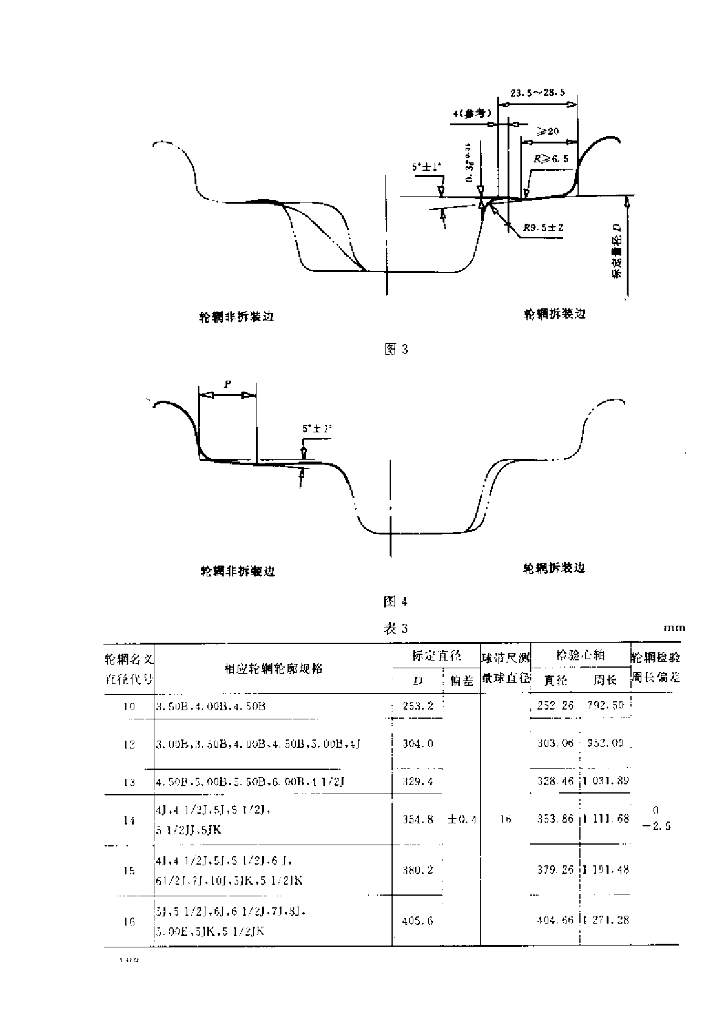

中华人民共和国国家标准 GB/T3487—1996 汽车轮辋规格系列 代替 GB3487一89 Rim contours for motor vehicles 1 主题内容和适用范围 本标准规定了汽车轮辋与轮胎相配合部分的轮辋轮廓（简称轮辋轮廓）形状 和尺寸、轮辋直径系列、轮辋标定直径及检验周长。 本标准适用于各种汽车轮辋。 2 5°深槽轮辋（5°DC） 2．1 5°深槽轮辋的轮廓形状和尺寸应符合图1、及表1、表2的规定。 表1、表2所列的轮缘代号为B、J、JJ和JK的5°深槽轮辋轮廓（3.00B除外）可 选用圆峰、平峰或座架式胎圈座。圆峰用于轮辋的拆装边（装车后通常位于车辆 外侧）或非拆装边（装车后通常位于车辆内侧），平峰用于轮辋的拆装边（两侧 都为拆装边也可都用平峰），座架用于轮辋的非拆装边。选用的圆峰、平峰、座 架式胎圈座的形状和尺寸应符合图2、图3、图4的规定。 2．2 5°深槽轮辋的直径系列、标定直径和周长检验尺寸应符合表3的规定。 3 半深槽轮辋（SDC） 3．1 半深槽轮辋的轮廓形状和尺寸应符合图5及表4的规定。 3．2 半深槽轮辋的直径系列、标定直径和周长检验尺寸应符合表5的规定。 4 Ⅰ型平底轮辋（FB- I ） 4．1 Ⅰ型平底轮辋的轮廓形状和尺寸应符合图6及表6的规定。 4．2 Ⅰ型平底轮辋的直径系列、标定直径和轮廓检验尺寸应符合表7的规定。 5 Ⅱ型平底轮辋（FB- Ⅱ ） 5．1 Ⅱ型平底轮辋的轮廓形状和尺寸应符合图7及表8的规定。 5．2 Ⅱ型平底轮辋的直径系列、标定直径和轮廓检验尺寸应符合表9的规定。 6 15°深槽轮辋（15°DC） 6．1 15°深槽轮辋的轮廓形状和尺寸应符合图8及表10的规定。 15°深槽轮辋的直径系列、标定直径和轮廓检验尺寸应符合表11的规定。 附加说明： 本标准由机械工业部汽车工业司提出。 本标准由全国轮胎轮辋标准化技术委员会归口。 本标准由长春汽车研究所、天津车轮实验中心负责起草。 本标准主要起草人 牟酞芳、顾钢。
