摩擦材料洛氏硬度试验方法

基础信息

标准简介

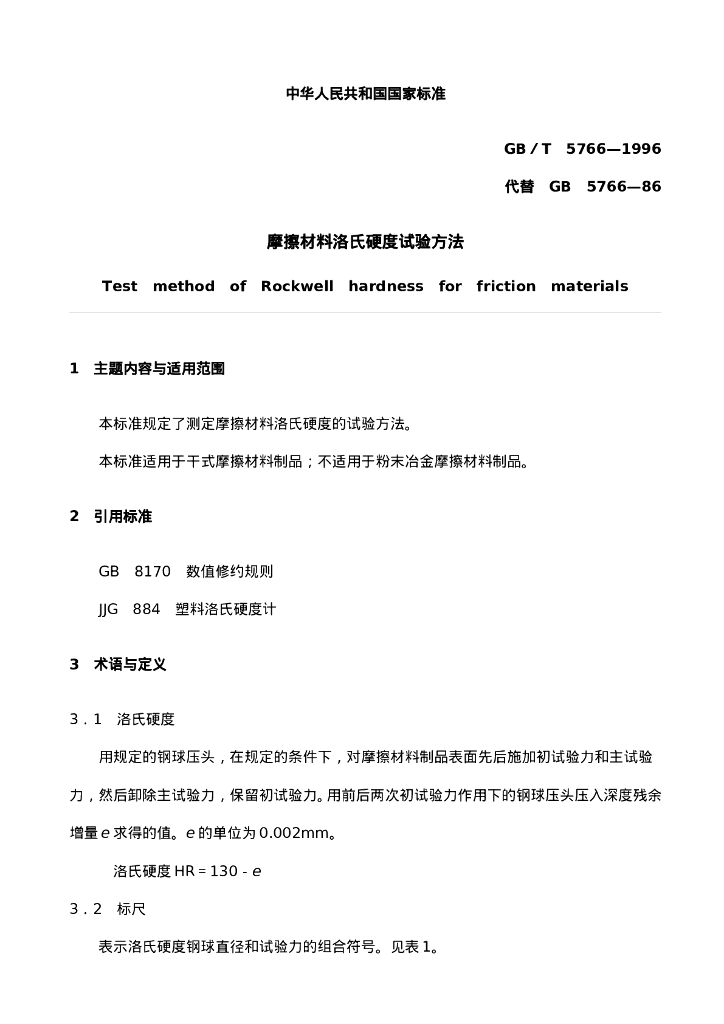

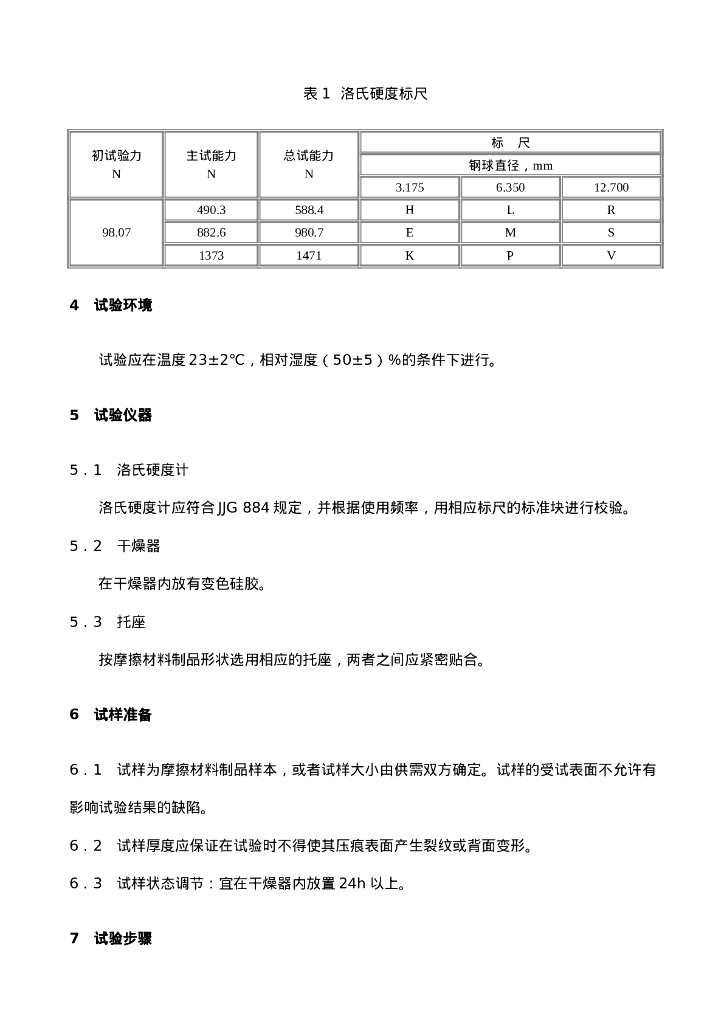

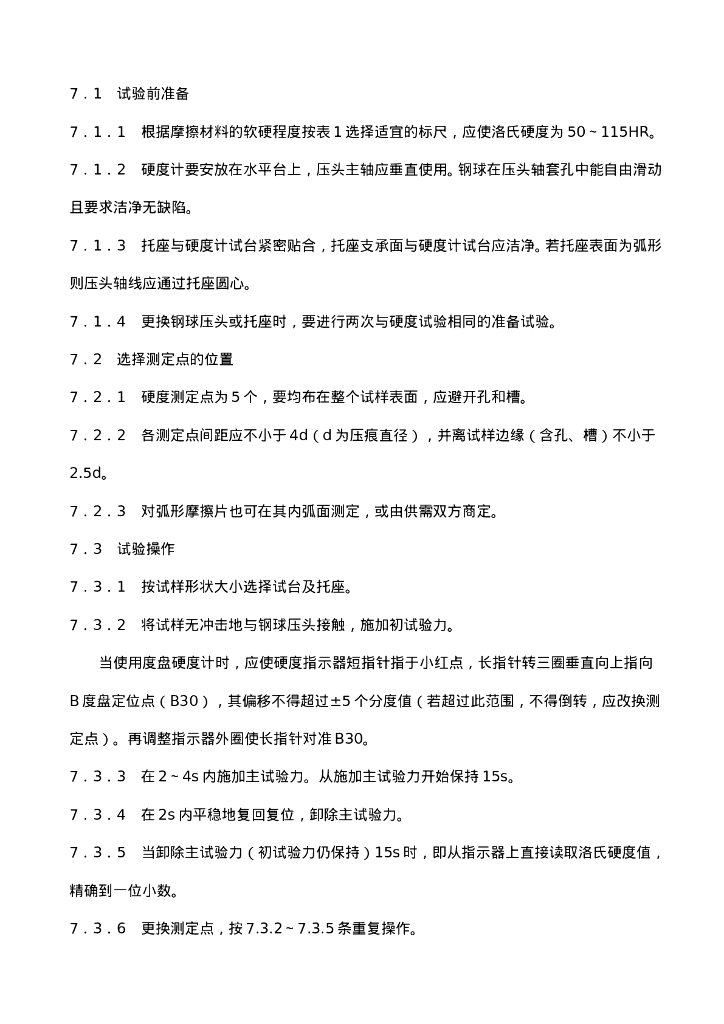

中华人民共和国国家标准 GB／T 5766—1996 代替 GB 5766—86 摩擦材料洛氏硬度试验方法 Test method of Rockwell hardness for friction materials 1 主题内容与适用范围 本标准规定了测定摩擦材料洛氏硬度的试验方法。 本标准适用于干式摩擦材料制品；不适用于粉末冶金摩擦材料制品。 2 引用标准 GB 8170 数值修约规则 JJG 884 塑料洛氏硬度计 3 术语与定义 3．1 洛氏硬度 用规定的钢球压头，在规定的条件下，对摩擦材料制品表面先后施加初试验力和主试验力，然后卸除主试验力，保留初试验力。用前后两次初试验力作用下的钢球压头压入深度残余增量e求得的值。e的单位为0.002mm。 洛氏硬度HR＝130－e 3．2 标尺 表示洛氏硬度钢球直径和试验力的组合符号。见表1。 表 1 洛氏硬度标尺 初试验力 N 主试能力 N 总试能力 N 标 尺 钢球直径，mm 3.175 6.350 12.700 98.07 490.3 588.4 H L R 882.6 980.7 E M S 1373 1471 K P V 4 试验环境 试验应在温度23±2℃，相对湿度（50±5）％的条件下进行。 5 试验仪器 5．1 洛氏硬度计 洛氏硬度计应符合JJG 884规定，并根据使用频率，用相应标尺的标准块进行校验。 5．2 干燥器 在干燥器内放有变色硅胶。 5．3 托座 按摩擦材料制品形状选用相应的托座，两者之间应紧密贴合。 6 试样准备 6．1 试样为摩擦材料制品样本，或者试样大小由供需双方确定。试样的受试表面不允许有影响试验结果的缺陷。 6．2 试样厚度应保证在试验时不得使其压痕表面产生裂纹或背面变形。 6．3 试样状态调节：宜在干燥器内放置24h以上。 7 试验步骤 7．1 试验前准备 7．1．1 根据摩擦材料的软硬程度按表1选择适宜的标尺，应使洛氏硬度为50～115HR。 7．1．2 硬度计要安放在水平台上，压头主轴应垂直使用。钢球在压头轴套孔中能自由滑动，且要求洁净无缺陷。 7．1．3 托座与硬度计试台紧密贴合，托座支承面与硬度计试台应洁净。若托座表面为弧形，则压头轴线应通过托座圆心。 7．1．4 更换钢球压头或托座时，要进行两次与硬度试验相同的准备试验。 7．2 选择测定点的位置 7．2．1 硬度测定点为5个，要均布在整个试样表面，应避开孔和槽。 7．2．2 各测定点间距应不小于4d（d为压痕直径），并离试样边缘（含孔、槽）不小于2.5d。 7．2．3 对弧形摩擦片也可在其内弧面测定，或由供需双方商定。 7．3 试验操作 7．3．1 按试样形状大小选择试台及托座。 7．3．2 将试样无冲击地与钢球压头接触，施加初试验力。 当使用度盘硬度计时，应使硬度指示器短指针指于小红点，长指针转三圈垂直向
