颜色的表示方法

基础信息

标准简介

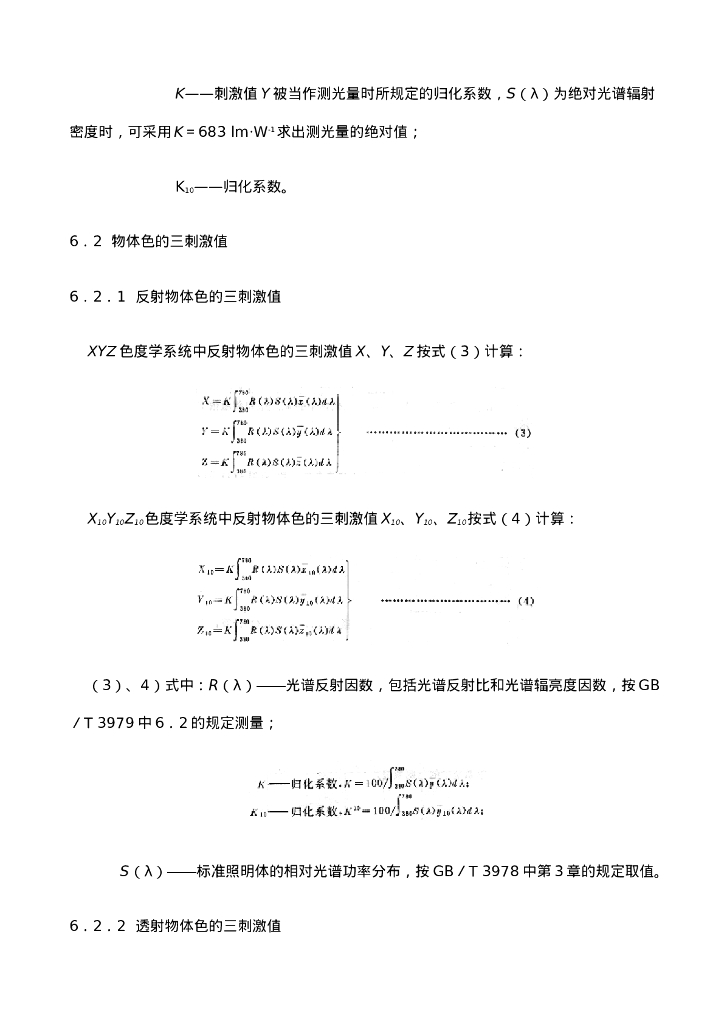

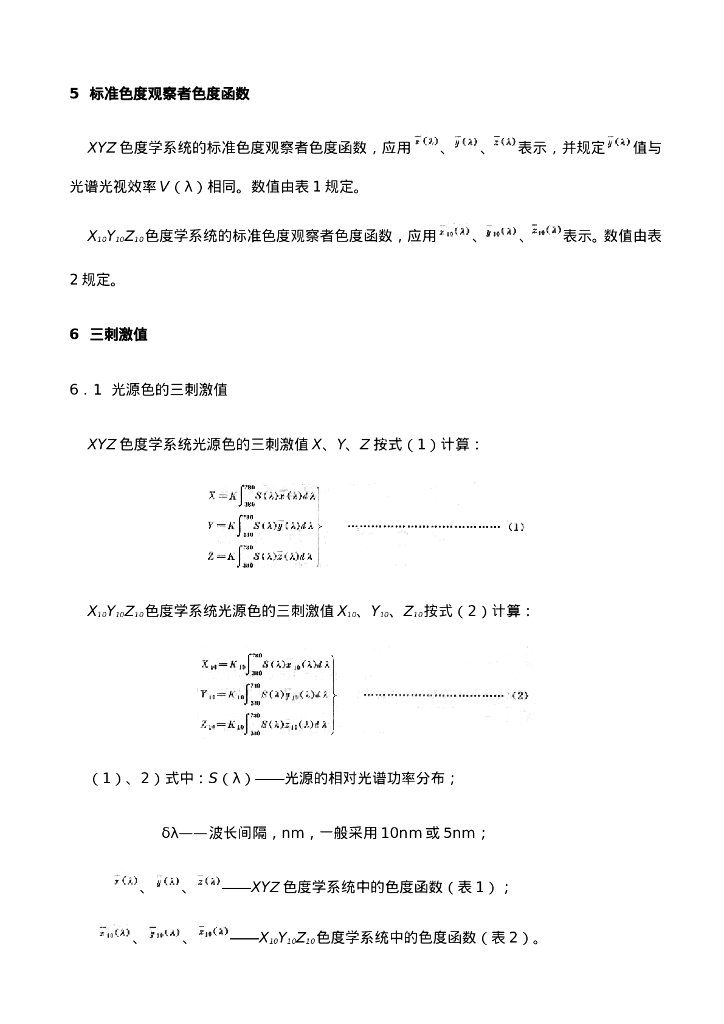

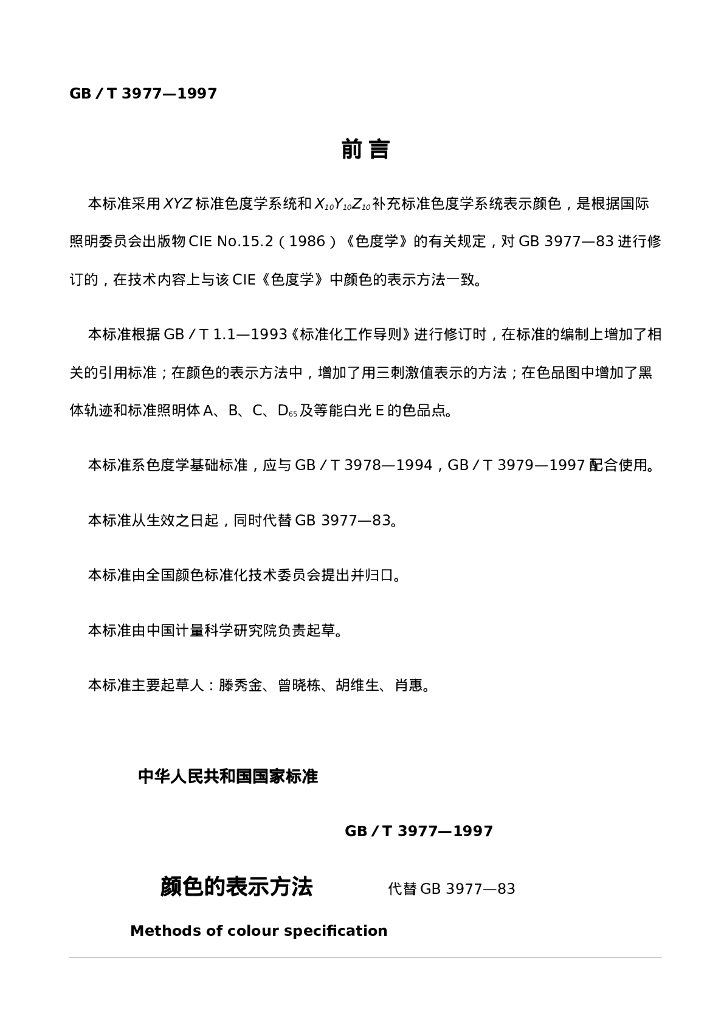

GB／T 3977—1997 前 言 本标准采用XYZ标准色度学系统和X10Y10Z10补充标准色度学系统表示颜色，是根据国际照明委员会出版物CIE No.15.2（1986）《色度学》的有关规定，对GB 3977—83进行修订的，在技术内容上与该CIE《色度学》中颜色的表示方法一致。 本标准根据GB／T 1.1—1993《标准化工作导则》进行修订时，在标准的编制上增加了相关的引用标准；在颜色的表示方法中，增加了用三刺激值表示的方法；在色品图中增加了黑体轨迹和标准照明体A、B、C、D65及等能白光E的色品点。 本标准系色度学基础标准，应与GB／T 3978—1994，GB／T 3979—1997配合使用。 本标准从生效之日起，同时代替GB 3977—83。 本标准由全国颜色标准化技术委员会提出并归口。 本标准由中国计量科学研究院负责起草。 本标准主要起草人：滕秀金、曾晓栋、胡维生、肖惠。 中华人民共和国国家标准 GB／T 3977—1997 颜色的表示方法 代替GB 3977—83 Methods of colour specification 1 范围 本标准规定了在进行颜色目视匹配或物理测量时颜色的表示方法，在1°～4°视场时，采用XYZ色度学系统（CIE 1931标准色度学系统）表示；在大于4°视场时，采用X10Y10Z10色度学系统（CIE 1964补充标准色度学系统）表示。 本标准适用于一切物体色（包括反射色和透射色）和光源色。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB／T 3978—94 标准照明体与照明观测条件 GB／T 3979—1997 物体色的测量方法 GB 5698—85 颜色术语 3 定义 本标准采用的颜色术语，按GB 5698的规定。 4 颜色的表示方法 XYZ色度学系统，采用三色坐标中的x、y和刺激值Y表示；亦可用三刺激值X、Y、Z表示。 X10Y10Z10色度学系统，采用三色坐标中的x10、y10和刺激值Y10表示；亦可用三刺激值X10Y10Z10表示。 5 标准色度观察者色度函数 XYZ色度学系统的标准色度观察者色度函数，应用、、表示，并规定值与光谱光视效率V（λ）相同。数值由表1规定。 X10Y10Z10色度学系统的标准色度观察者色度函数，应用、、表示。数值由表2规定。 6 三刺激值 6．1 光源色的三刺激值 XYZ色度学系统光源色的三刺激值X、Y、Z按式（1）计算： X10Y10Z10色度学系统光源色的三刺激值X10、Y10、Z10按式（2）计算： （1）、2）式中：S（λ）——光源的相对光谱功率分布； δλ——波长间隔，nm，一般采用10nm或5nm； 、、——XYZ色度学系
