电动车辆的电磁场辐射强度的限值和

基础信息

标准简介

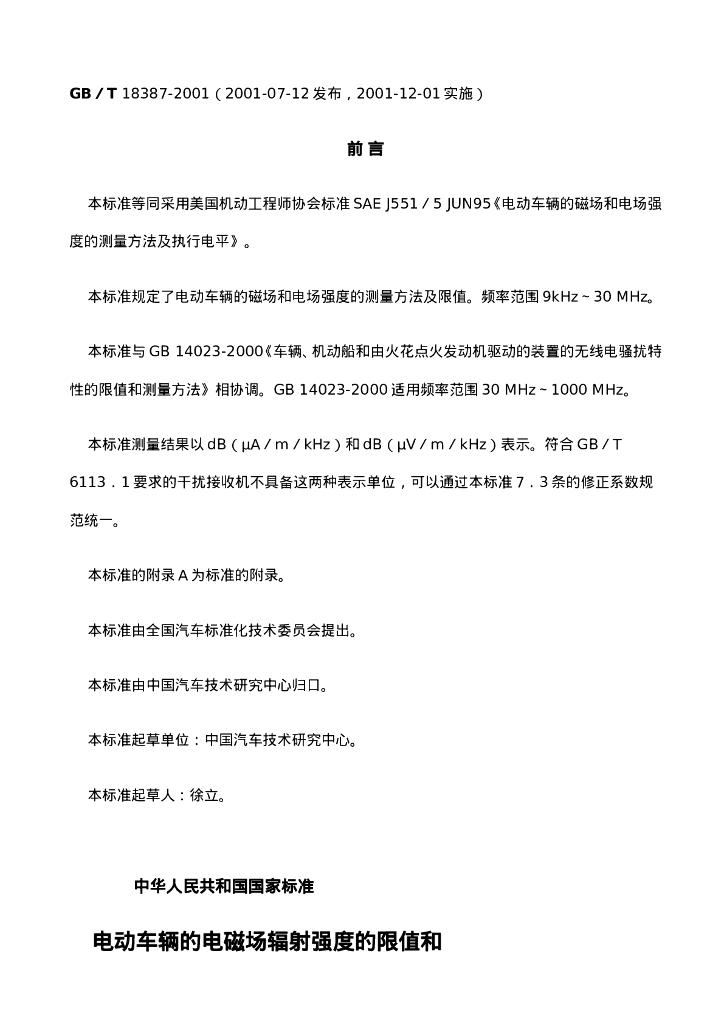

GB／T 18387-2001（2001-07-12发布，2001-12-01实施） 前 言 本标准等同采用美国机动工程师协会标准SAE J551／5 JUN95《电动车辆的磁场和电场强度的测量方法及执行电平》。 本标准规定了电动车辆的磁场和电场强度的测量方法及限值。频率范围9kHz～30 MHz。 本标准与GB 14023-2000《车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测量方法》相协调。GB 14023-2000适用频率范围30 MHz～1000 MHz。 本标准测量结果以dB（μA／m／kHz）和dB（μV／m／kHz）表示。符合GB／T 6113．1要求的干扰接收机不具备这两种表示单位，可以通过本标准7．3条的修正系数规范统一。 本标准的附录A为标准的附录。 本标准由全国汽车标准化技术委员会提出。 本标准由中国汽车技术研究中心归口。 本标准起草单位：中国汽车技术研究中心。 本标准起草人：徐立。 中华人民共和国国家标准 电动车辆的电磁场辐射强度的限值和 测量方法责带9kHz～30 MHz GB／T 18387-2001 Performance levels and methods of measurement of magnetic and electric field strength from electric vehicles，broadband，9kHz to 30MHz 1 范围 本标准规定了来自电动车辆的磁场和电场的场强的测量方法和限值，频率范围为9kHz～30MHz。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB／T 4365-1995 电磁兼容术语〔idt IEC 60050（161）：1990〕 GB／T 6113.1-1995 无线电骚扰和抗扰度测量设备规范(idt CISPR 16-1:1993) GB 14023-2000 车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测量方法（idt CISPR 12:1997） 3 定义 本标准采用GB／T 4365的定义。 4 骚扰限值 图1给出了推荐的磁场强度限值，图2给出了推荐的电场强度限值。 5 测量方法 5．1 测量仪器要求 5．1．1 测量仪器 5．1．1．1 型式测量仪器应满足GB／T 6113．1的要求，手动或自动频率扫描均可使用，频谱分析仪和扫描接收机均可用于干扰测量。对于过载、线性度、选择性和脉冲正常响应，应给予特别地注意。 5．1．1．2 最小扫描时间频谱分析仪或扫描接收机的扫描速率应按表1确定。 表1 最小扫描时间 频 带 峰值检波器 A 9～150kHz 100ms／kHz B 0
