标准详情
渐开线花键拉刀 技术条件
Broaches for involute spline--Technical specifications
GB/T 5102-2004现行国家标准
下载标准电子版
PDF · 23 页 · 457.06KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 5102-2004
标准状态
现行
发布日期
2004-02-10
实施日期
2004-08-01
中国标准分类号
J41
国际标准分类号
25.100.25
主管部门
中国机械工业联合会
发布部门
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
技术归口
中国机械工业联合会
标准简介
本标准规定了渐开线花键拉刀的技术要求，标志和包装的基本要求。 本标准适用于加工GB/T 3478.1～3478.4—1995中内花键的渐开线花键拉刀。内花键参数：标准压力角α=30°时，模数m=1mm～5mm，基本尺寸D=12.5mm～127.5mm(m≤2mm，4H除外)；标准压力角α=37.5°时，模数m=1mm～5mm，基本尺寸D=12.4mm～127mm(m≤2mm，4H除外)；标准压力角α=45°时，模数m=0.5mm～2.5mm，基本尺寸D=10.6mm～130.4mm。

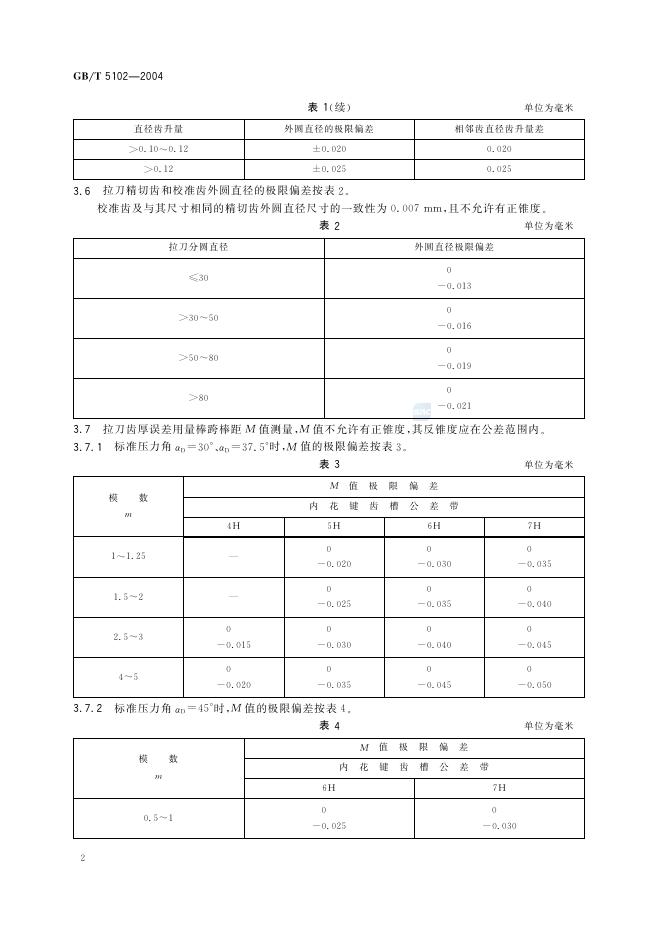

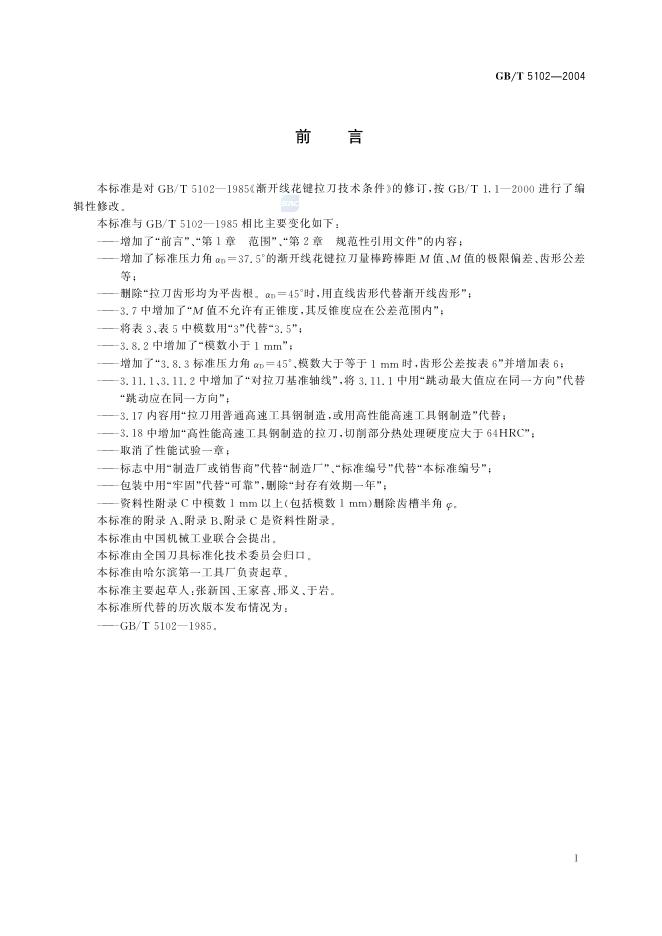

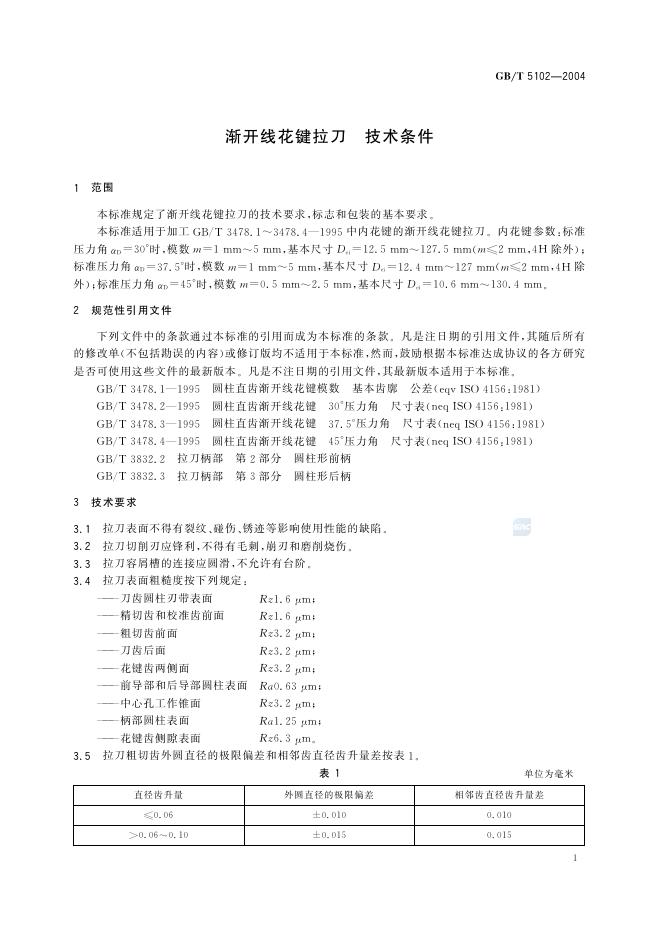

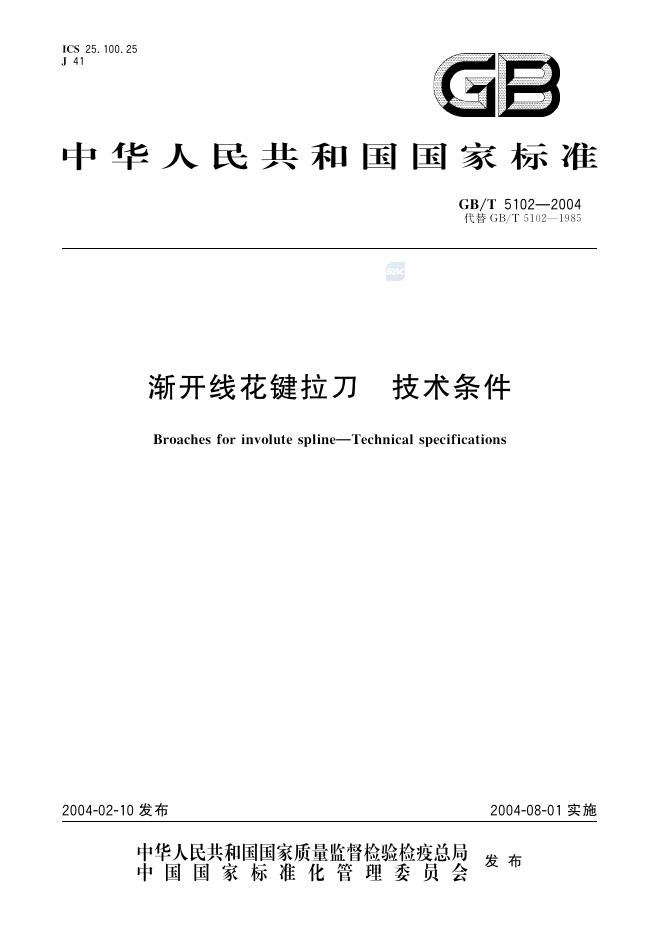

内容预览
