标准详情
电气设备用图形符号基本规则 第1部分：原形符号的生成
Basic principles for graphical symbols for use on electrical equipment - Part 1：Creation of symbol originals
GB/T 5465.11-2007已废止国家标准
下载标准电子版
PDF · 14 页 · 1.37MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 5465.11-2007
标准状态
已废止
发布日期
2007-04-30
实施日期
2008-01-01
中国标准分类号
K04
国际标准分类号
01.080.20
主管部门
国家标准委
技术归口
国家标准委
标准简介
GB/T 5465.1规定了电气设备用图形符号的原形符号的形成原则和指南以及电气设备用图形符号的应用。 GB/T 5465.1的本部分规定了电气设备用图形符号的原形符号的主要形成原则。根据原形符号所要表达的含义，本部分不但包含其形状和尺寸的设计规则，而且包含相关文字的起草规则。 本部分适用于以下用途的图形符号： ——标识设备或其组成部分(如空器或显示器)； ——指示功能状态或功能(如开、关、告警)； ——标示连接(如端子、接头)； ——提供包装信息(如包装物的标识、装卸说明)； ——提供设备的操作说明(如

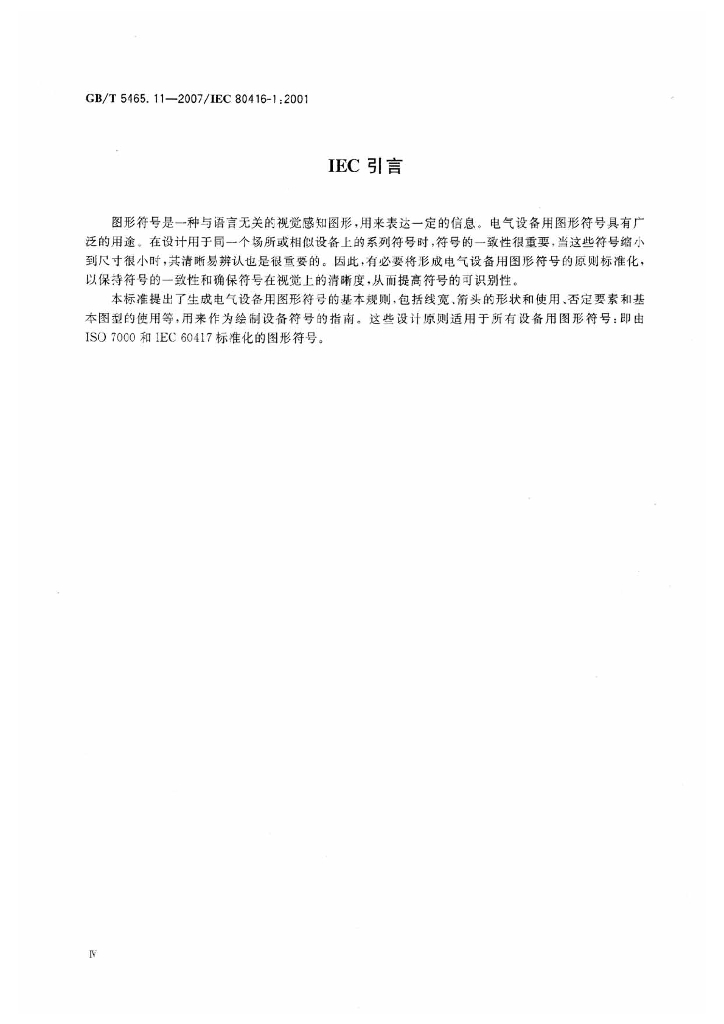

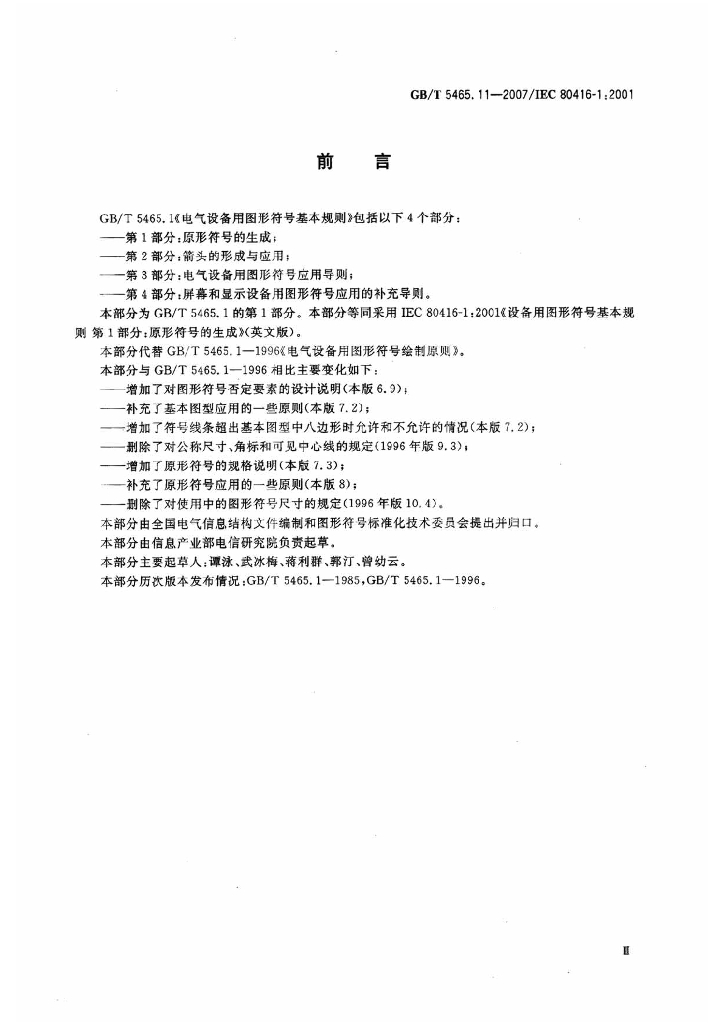

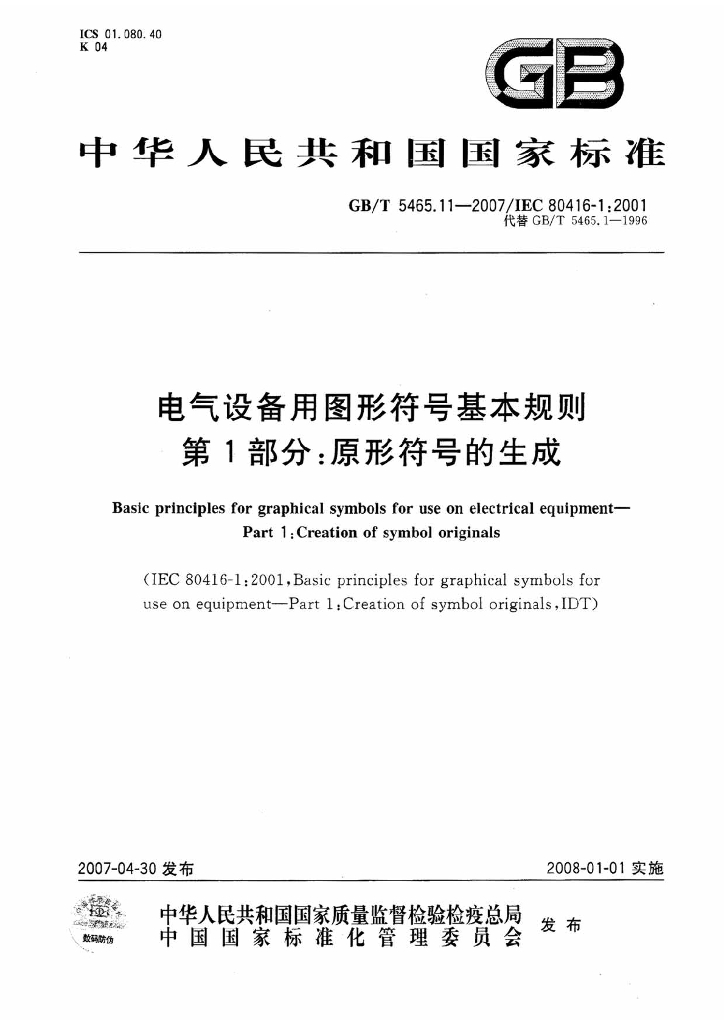

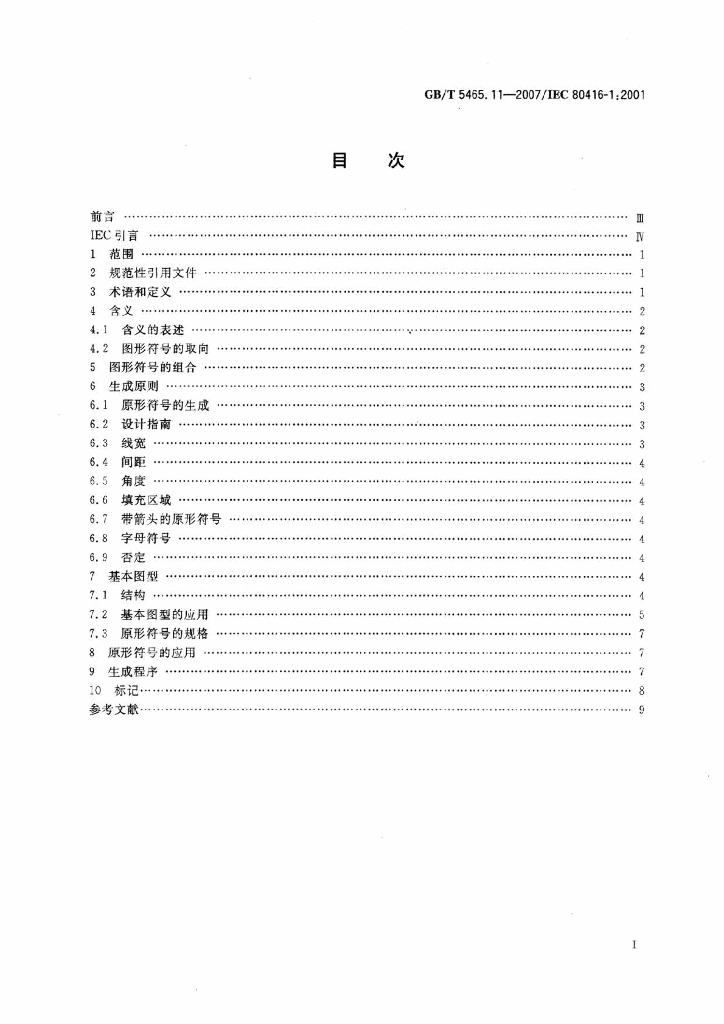

内容预览
