标准详情
漆包圆绕组线 第19部分：200级自粘性聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线
Enamelled round winding wire - Part 19: Polyester or polyesterimide overcoated with polyamide-imide enamelled round copper wire,class 200,with a bonding layer
GB/T 6109.19-2008现行国家标准
下载标准电子版
PDF · 6 页 · 2.11MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 6109.19-2008
标准状态
现行
发布日期
2008-04-23
实施日期
2008-12-01
中国标准分类号
K12
国际标准分类号
29.060.01
主管部门
中国电器工业协会
技术归口
中国电器工业协会
标准简介
GB/T 6109的本部分规定了三漆层的200级漆包铜圆线的要求。底漆层以聚酯或聚酯亚胺树脂为基，如果能保留原树脂的化学特性并且满足该漆包线规定的所有要求，则该树脂可以改性。中间层以聚酰胺酰亚胺树脂为基。面漆层是以热塑性或热固性树脂为基的自粘层。200级表示热级，它要求最小温度指数为200,热冲击温度至少为220℃。对应于温度指数的摄氏温度并不就是推荐的漆包线使用温度，因为这取决于包括所用设备类型在内的很多因素。本部分规定的导体标称直径范围为：——1B级：0.050㎜及以上1.600㎜及以下；——2B级:

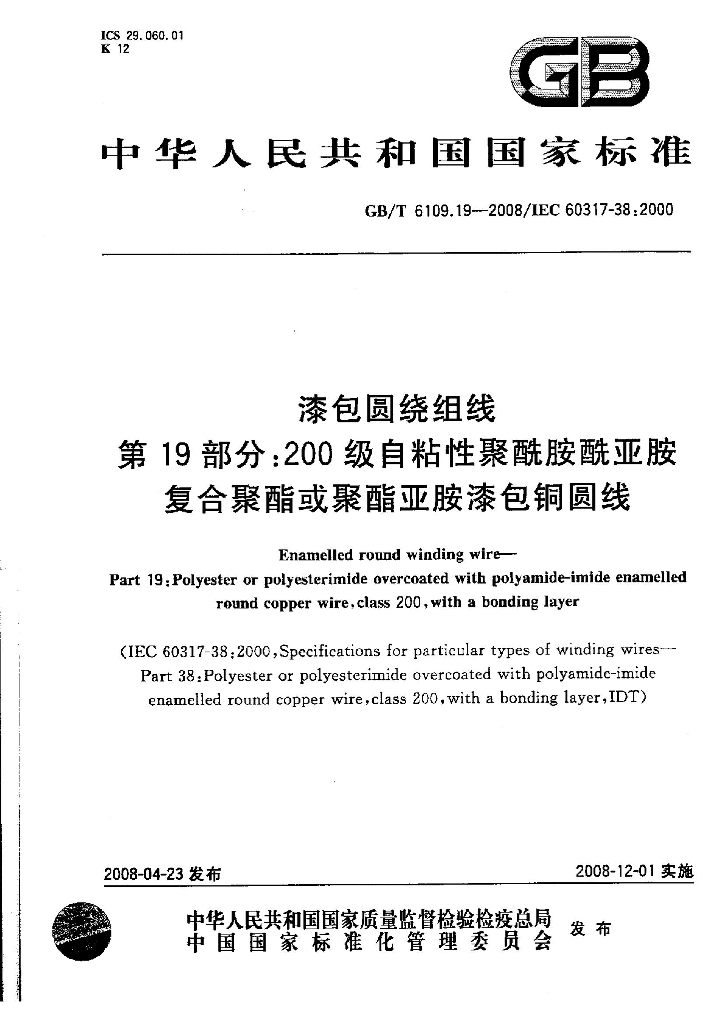

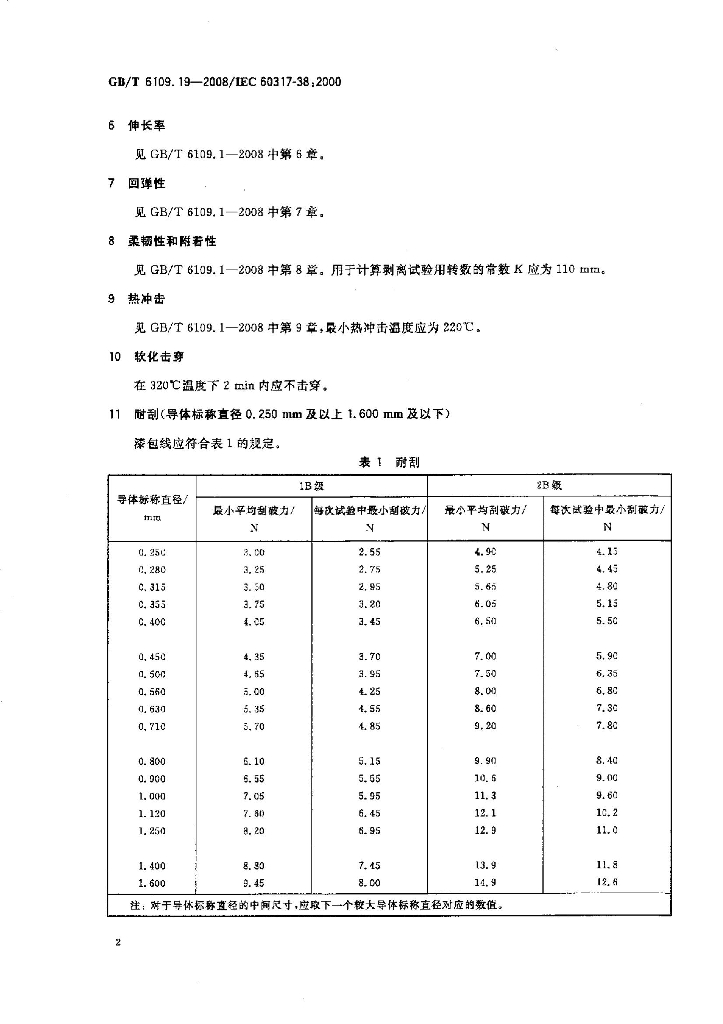

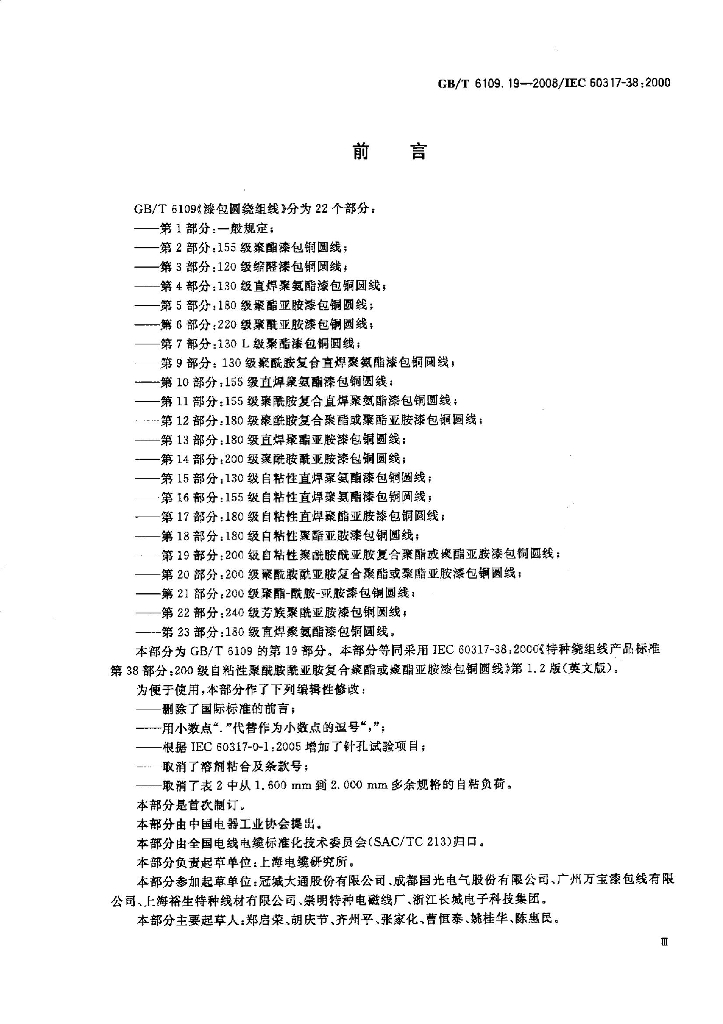

内容预览
