标准详情
造船 船舶布置图中元件表示法
Shipbuildin - Indication of details on arrangement plans of ships
GB/T 3894-2008现行国家标准
下载标准电子版
PDF · 17 页 · 715.37KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 3894-2008
标准状态
现行
发布日期
2008-07-30
实施日期
2009-02-01
中国标准分类号
U04
国际标准分类号
47.020.01
主管部门
国家标准委
发布部门
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
技术归口
国家标准委
标准简介
本标准规定了在船舶布置图中用于表示元件的符号。 本标准适用于船舶布置图中元件符号的表示。 本标准中的符号按1:100的比例绘制。若布置图按1:50或1:200的比例绘制，各个符号应按相应比例放大或缩小。 所有符号应按其所表示设备的尺寸和比例来绘制。 在2.1、3.1和4.1中规定的基本符号应与其他符号组合使用。组合实例见各符号表。 本标准中未提及的各种特殊设备和机器等可用与其实际形状相似的符号表示，且在说明图例上注明编号予以区别。 表中规定的符号分类如下：a) 舱壁(围壁)和舱壁孔； b

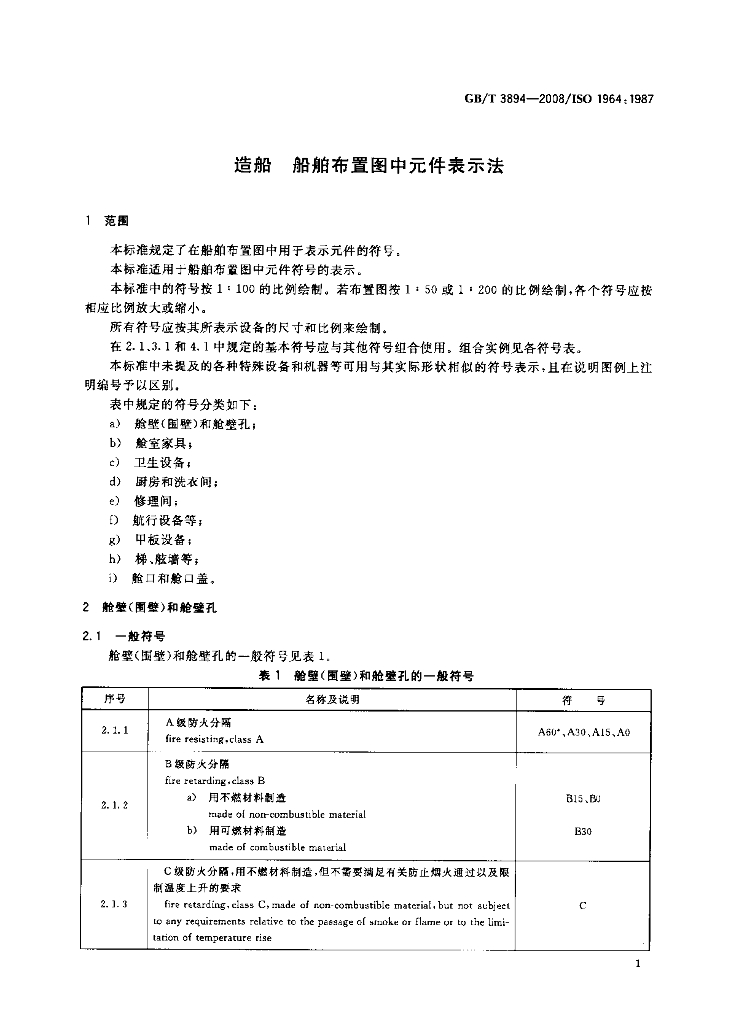

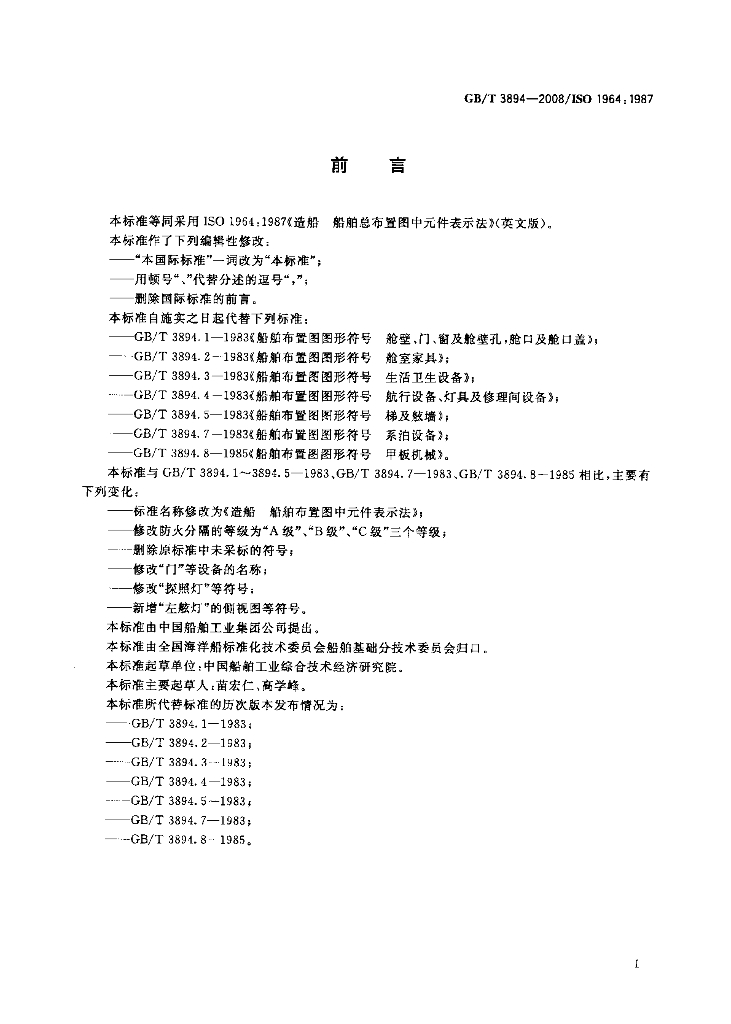

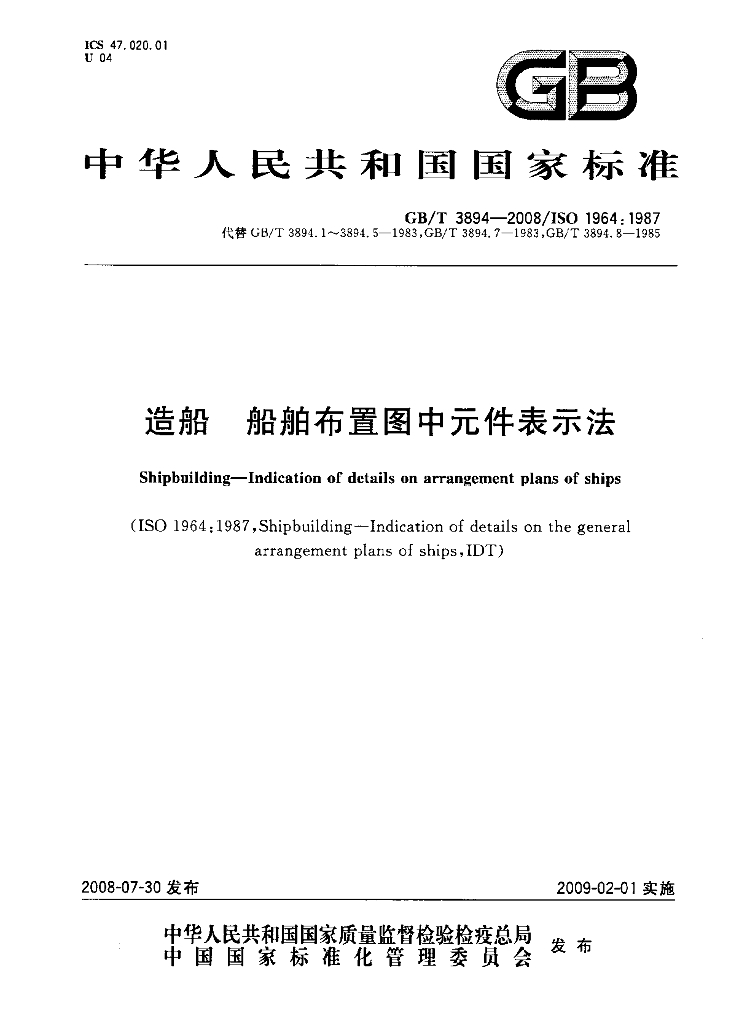

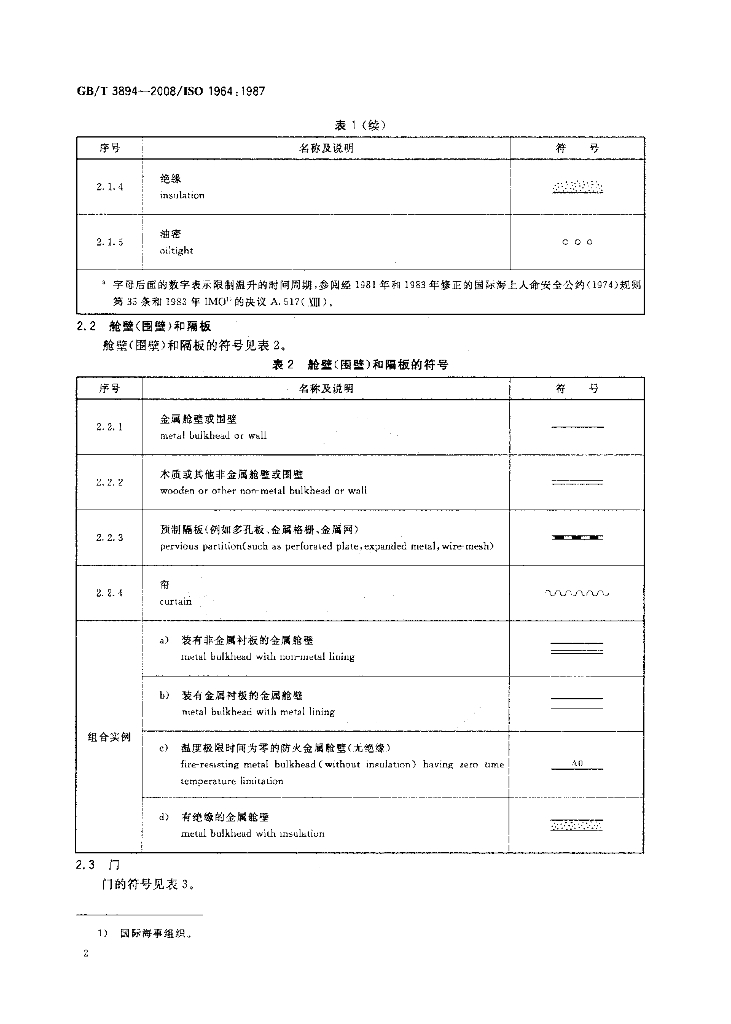

内容预览
