标准详情
技术文件用图形符号表示规则 第3部分：连接点、网络的分类及其编码
Rules for the presentation of graphical symbols - Graphical symbols for use in the technical documentation of products - Part 3: Classification of connect notes, networks and their encoding
GB/T 16901.3-2009现行国家标准
下载标准电子版
PDF · 10 页 · 241.05KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 16901.3-2009
标准状态
现行
发布日期
2009-03-13
实施日期
2009-11-01
中国标准分类号
K04
国际标准分类号
01.080
主管部门
国家标准委
发布部门
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
技术归口
国家标准委
标准简介
GB/T 16901的本部分规定了表示功能和产品概念的图形符号所具有的连接点分类的基本要求。由于产品及其相应的图形符号之间紧密的关系，分类原则也同样适用于产品连接点和计算机辅助系统中的网络及其图形符号表示法的分类。

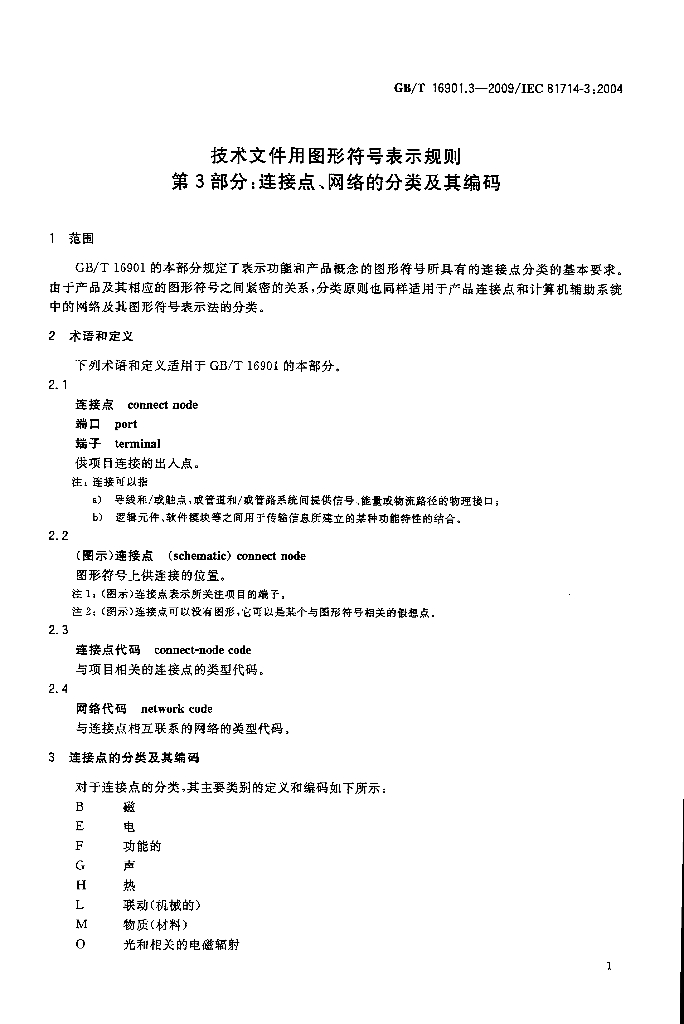

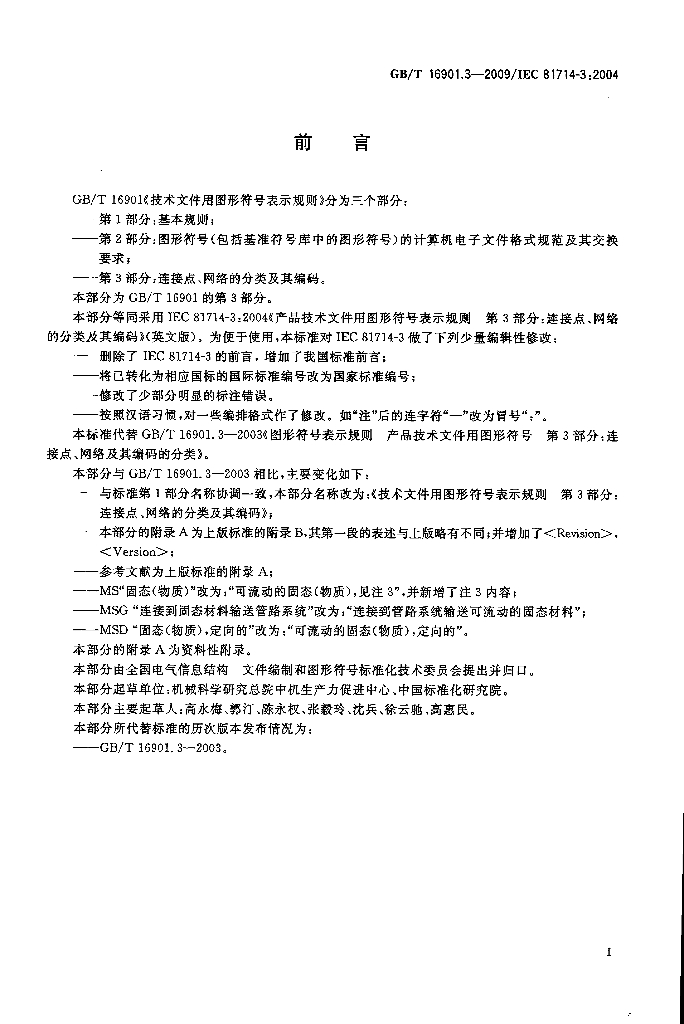

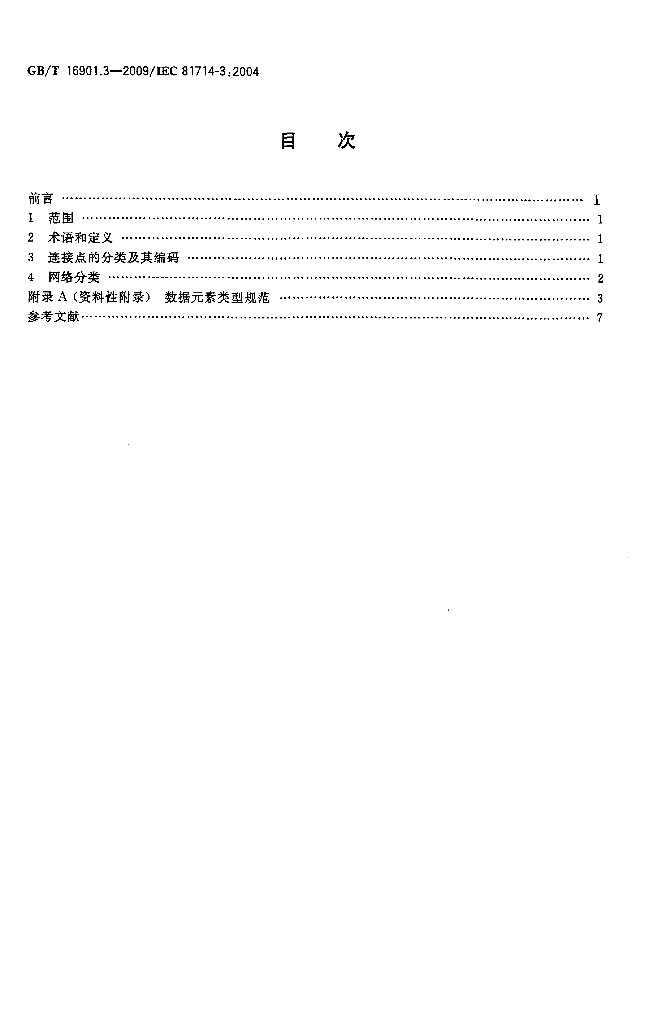

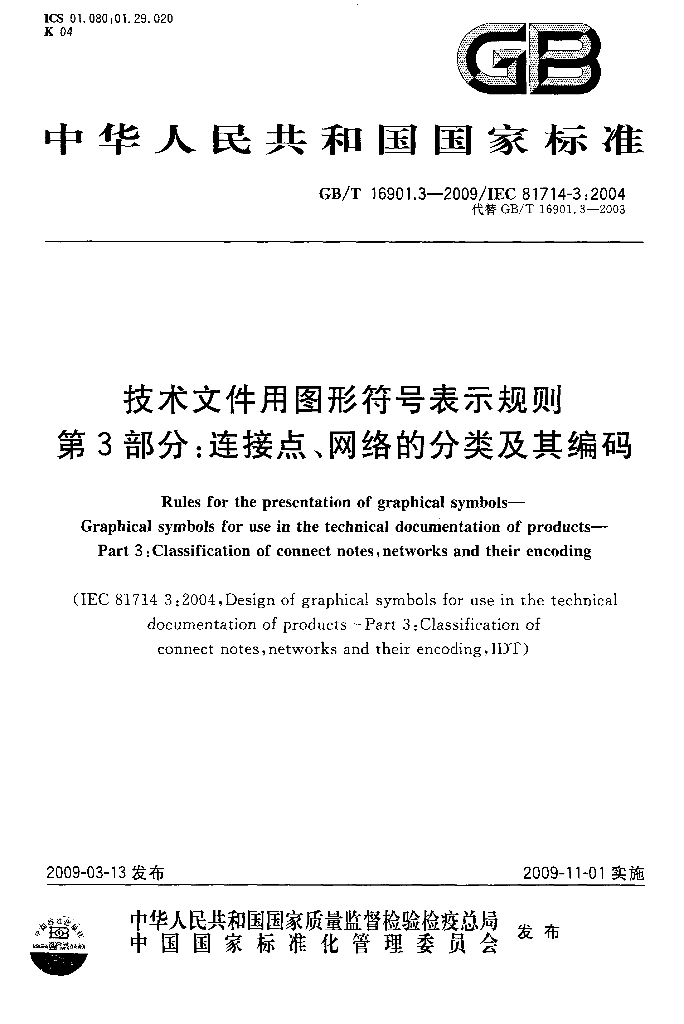

内容预览
