标准详情
制冷系统和热泵 系统流程图和管路仪表图 绘图与符号
Refrigerating systems and heat pumps - System flow diagrams and piping instrument diagrams - Layout and symbols
GB/T 23681-2009现行国家标准
下载标准电子版
PDF · 29 页 · 610.89KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 23681-2009
标准状态
现行
发布日期
2009-04-17
实施日期
2009-11-01
中国标准分类号
J73
国际标准分类号
27.200
主管部门
中国轻工业联合会
发布部门
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
技术归口
中国轻工业联合会
标准简介
本标准规定了制冷系统和热泵的系统流程图和管路仪表图的符号和绘图规则。这些图形不仅说明制冷系统的构造和功能，而且是组成制冷系统设计、制作、安装、投产、运行、维护和停产所必需的全部技术文件的一部分。 本标准适用于蒸气压缩制冷、吸收制冷、蒸汽喷射制冷、涡流管制冷、压缩空气制冷、吸附制冷等通过流体工质状态变化实现制冷的制冷系统。 本标准不适用于系统内部热传递由电回路实现的制冷系统，如帕尔贴效应。

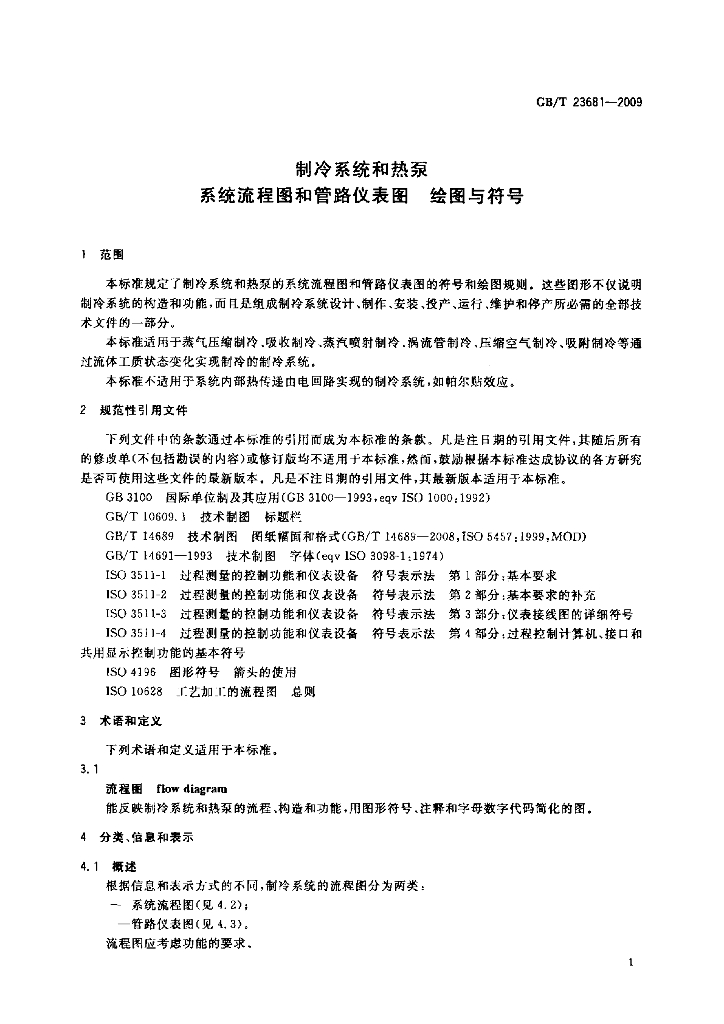

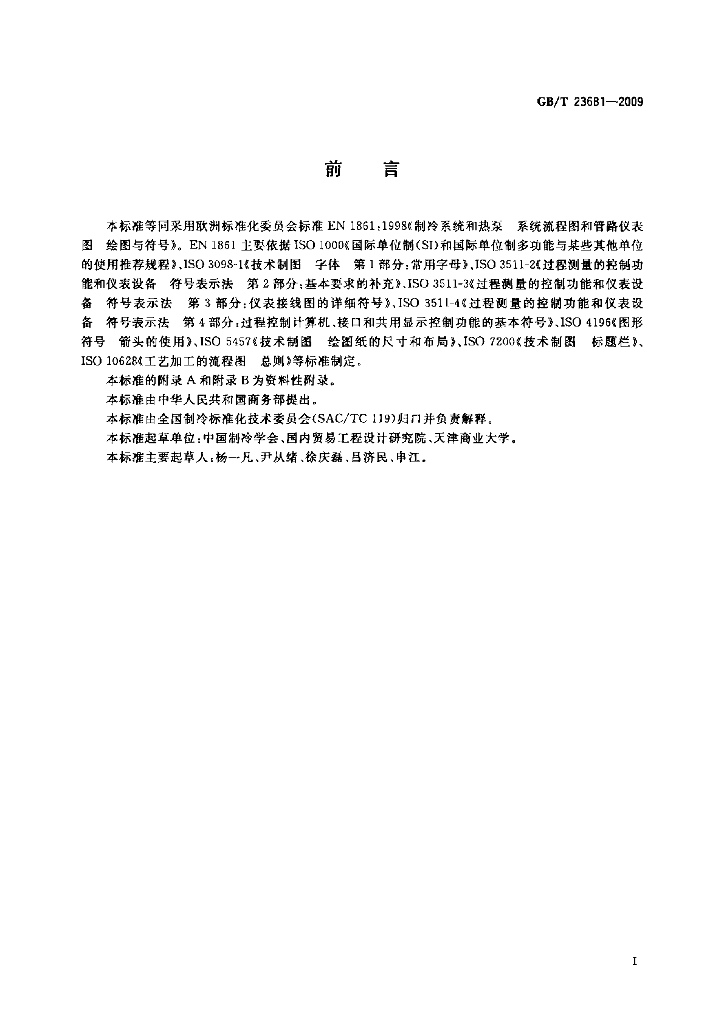

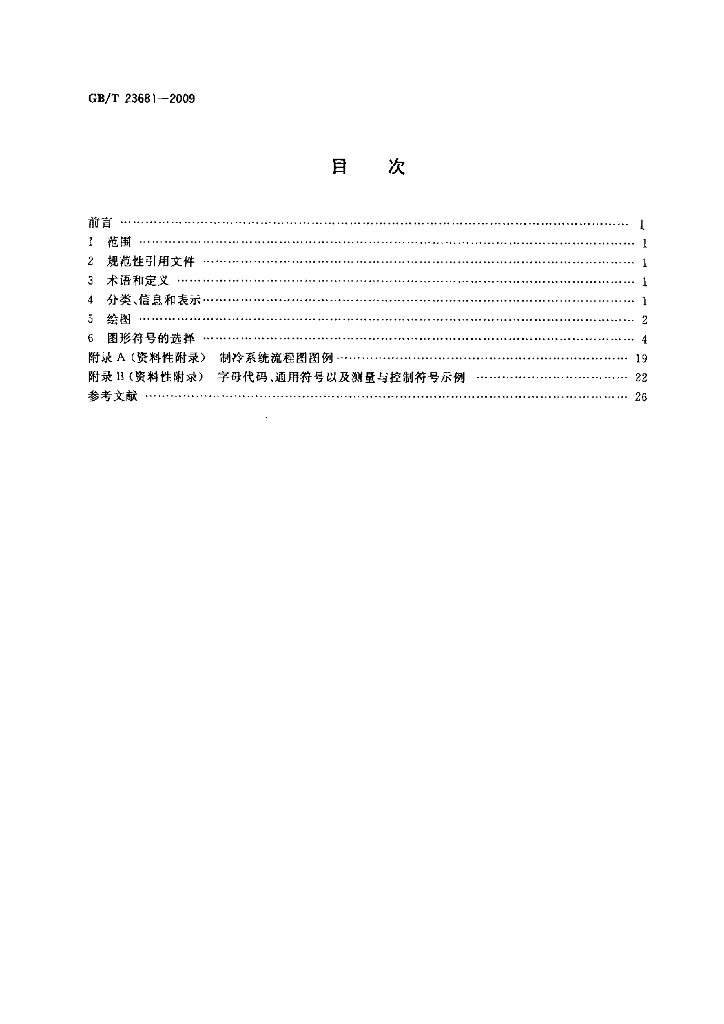

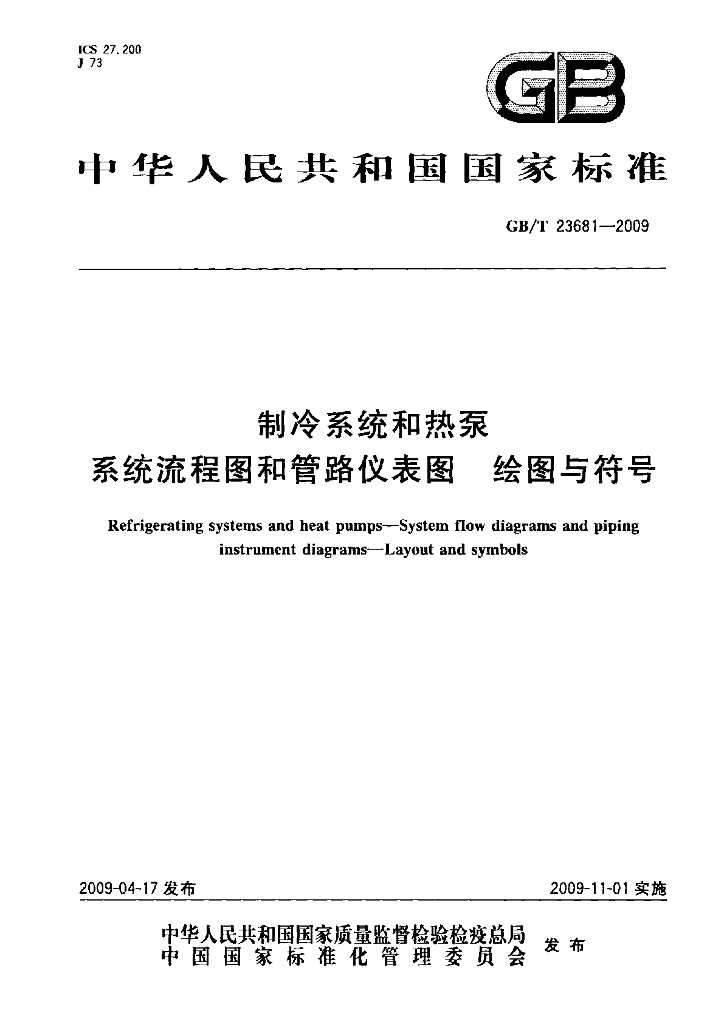

内容预览
