工业自动化仪表盘 盘面布置图的绘制方法
Industrial-process measurement and control instrument panels - Methods of drawing the arrangement plan of panel area
GB/T 25927-2010现行国家标准
下载标准电子版
PDF · 13 页 · 1.55MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 25927-2010
标准状态
现行
发布日期
2011-01-14
实施日期
2011-05-01
中国标准分类号
N10
国际标准分类号
25.040.40
主管部门
中国机械工业联合会
发布部门
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
技术归口
中国机械工业联合会
标准简介
本标准规定了安装在工业自动化仪表盘上的工业过程测量和控制仪表、电器元件和仪表附件(简称 项目)的图形符号和文字代号及其盘面布置图的绘制方法。 本标准适用于工业自动化仪表盘盘面布置图的绘制。控制台(柜)盘面布置图的绘制也可参照使用。

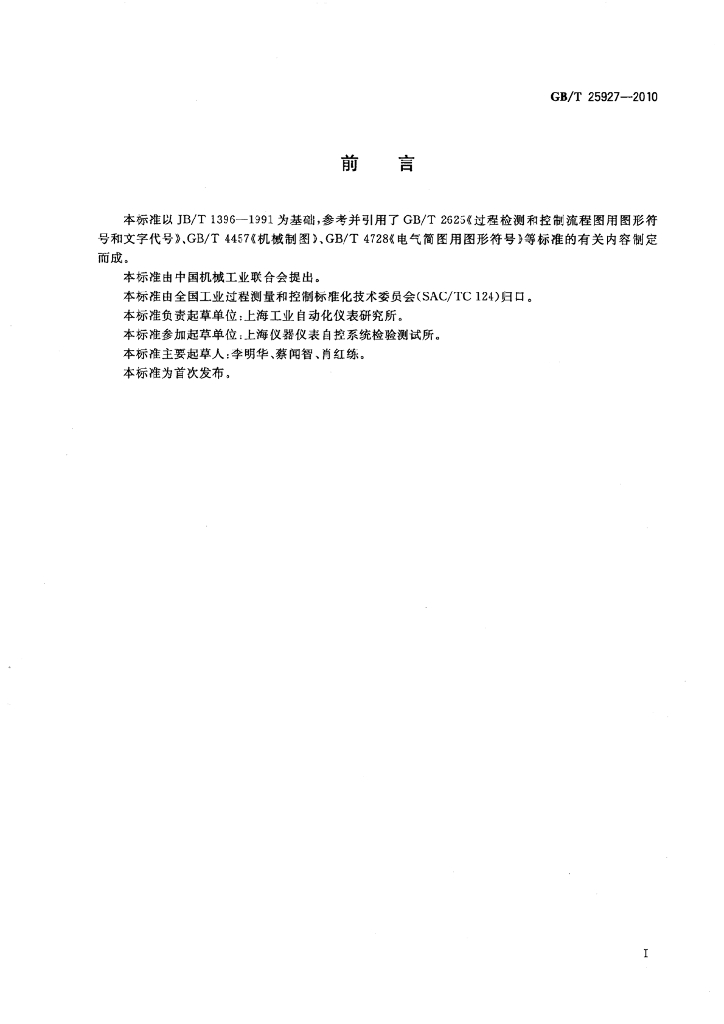

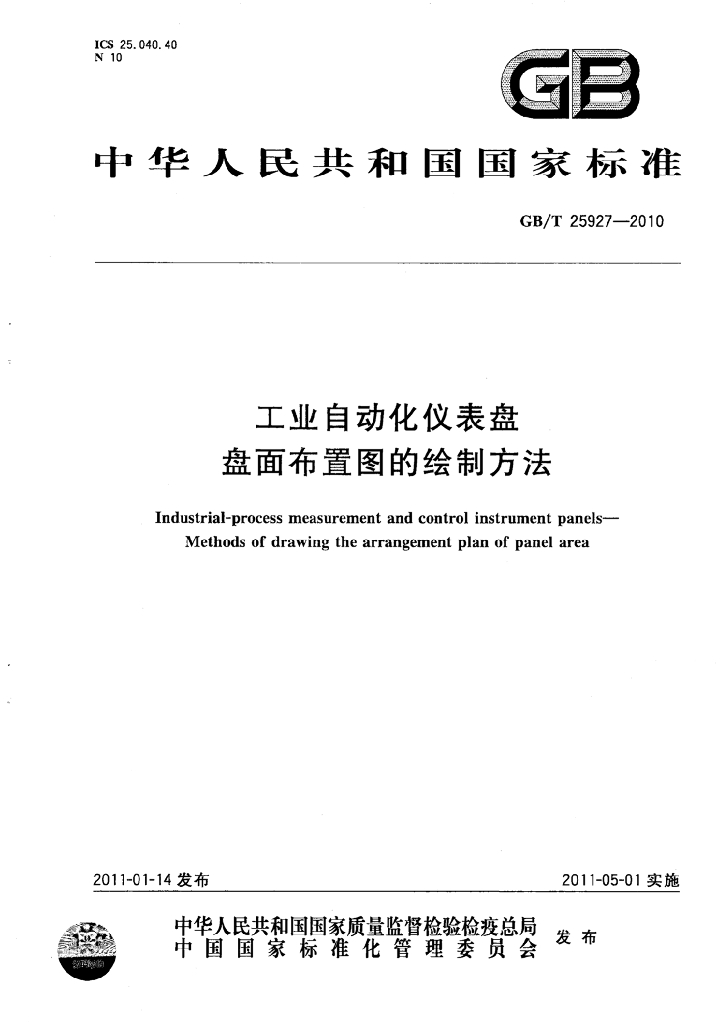

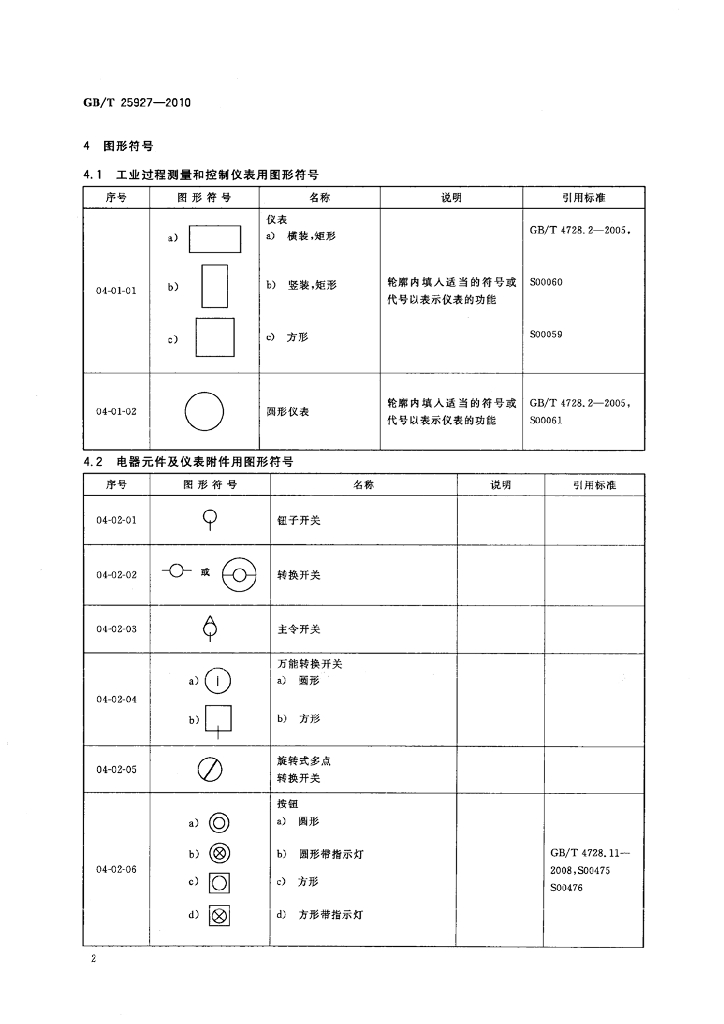

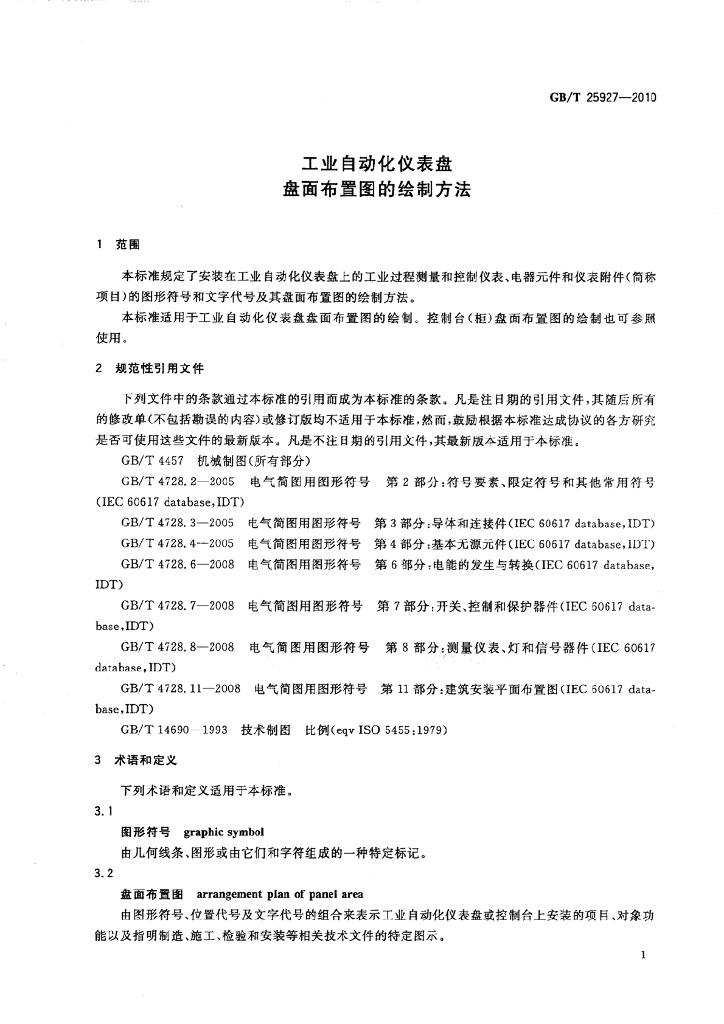

内容预览
