设备用图形符号表示规则 第1部分：符号原图的设计原则

基础信息

标准简介

GB/T16902的本部分规定了设备用图形符号的符号原图的设计程序、设计原则以及基本图型的使用原则等，并在附录A中给出了符号原图的名称、说明和注的编写规则。 本部分适用于以下用途的图形符号： ——标示设备或其组成部分（例如，控制器或显示器）； ——指示功能状态或功能（例如，通、断、告警）； ——标示连接（例如，端子、加注口）； ——在包装上提供信息（例如，内容物的识别、装卸说明）； ——提供设备的操作说明（例如，使用的限制）。 本部分不适用于以下用途的图形符号： ——安全标志； ——图样和简图； ——技术

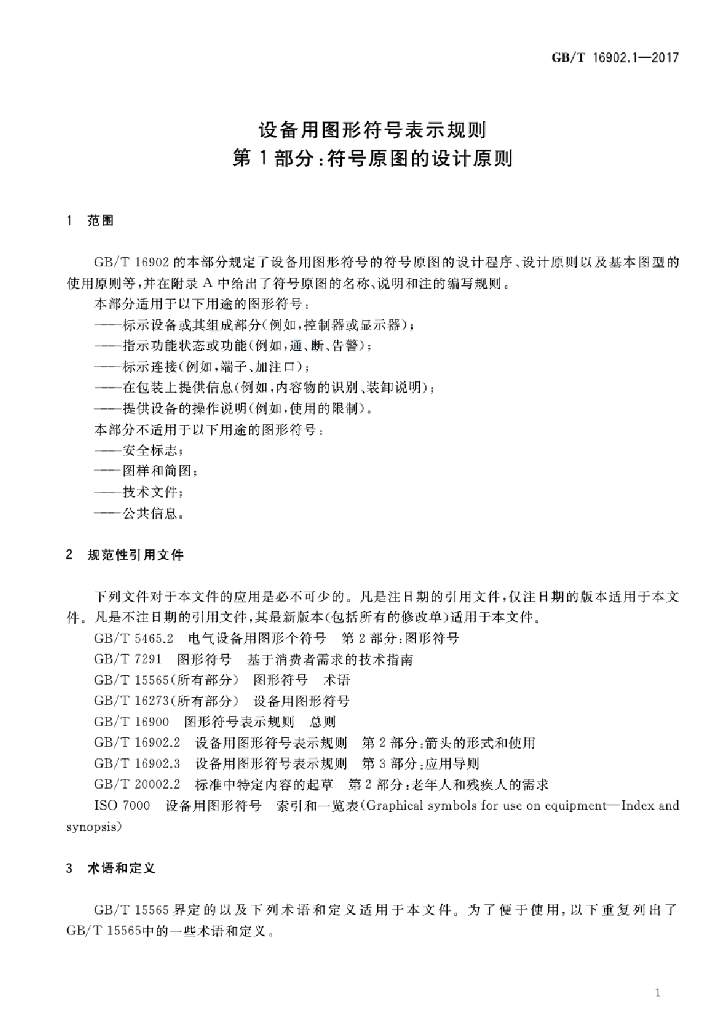

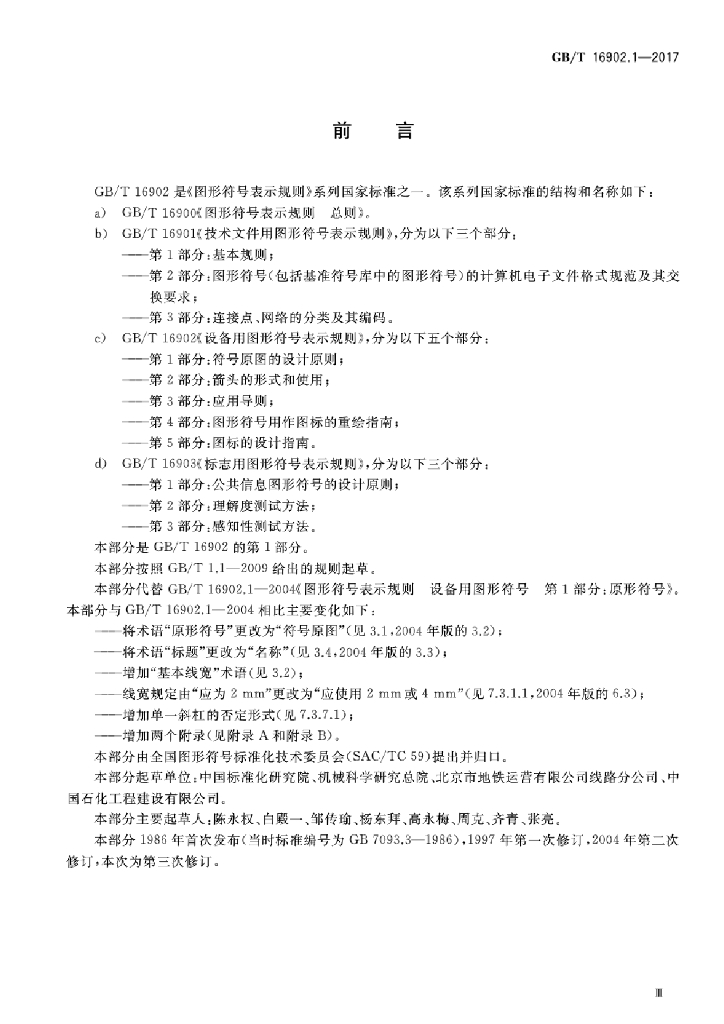

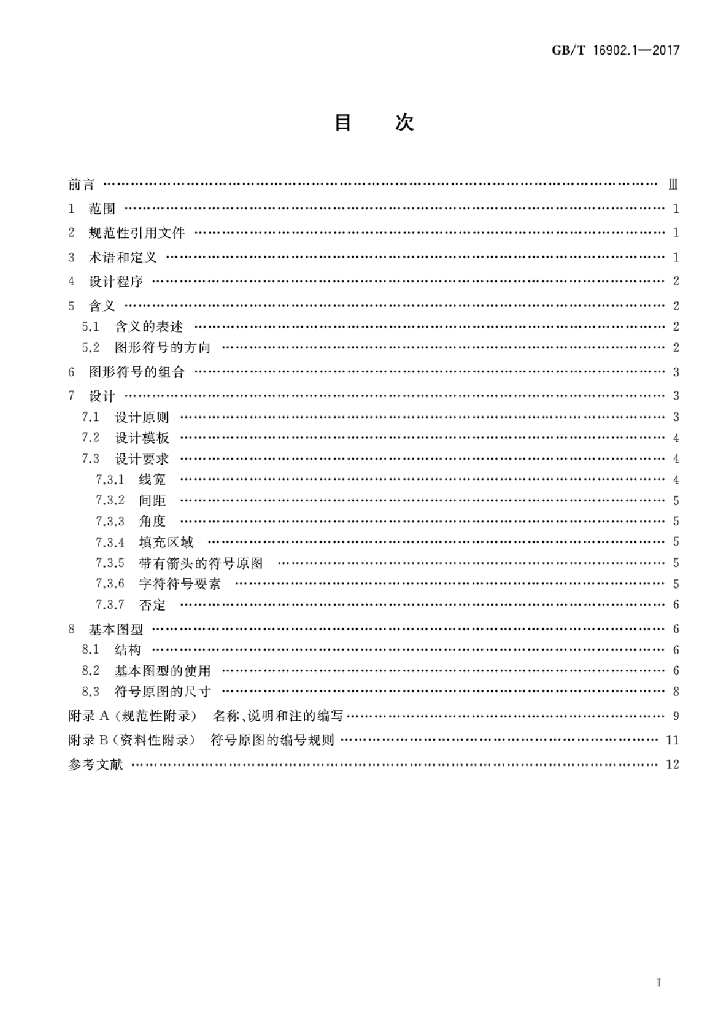

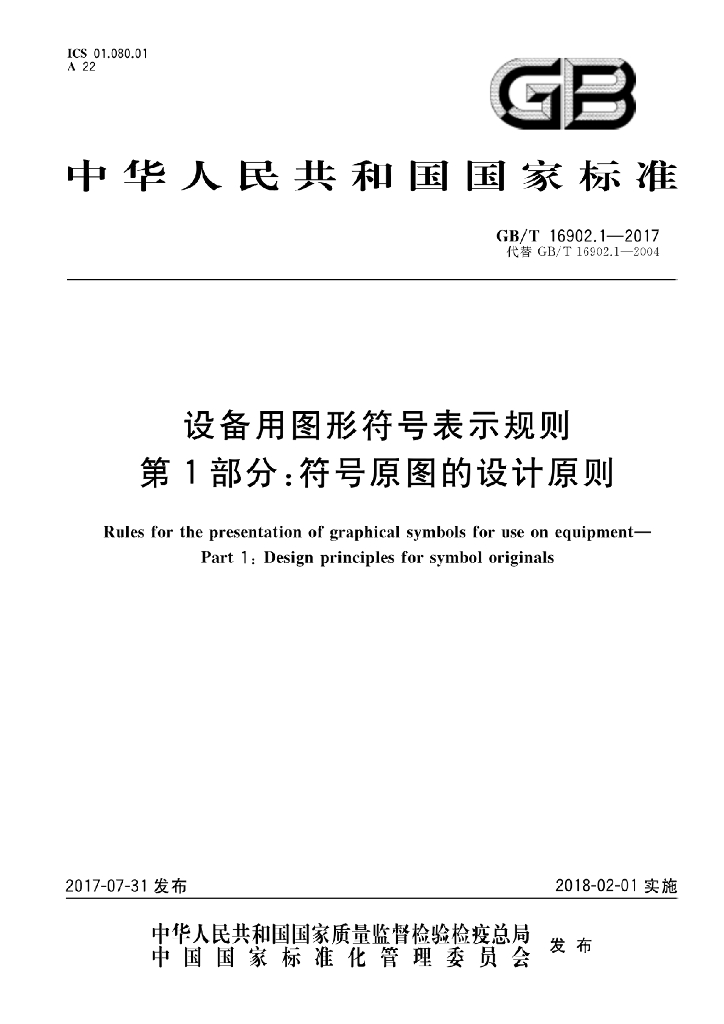

内容预览
