标准详情
接触式超声纵波直射探伤方法
JB/T 4009-1999已废止行业标准
下载标准电子版
PDF · 4 页 · 162.3KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
JB/T 4009-1999
标准状态
已废止
发布日期
1999-06-28
实施日期
2000-01-01
中国标准分类号
H24
国际标准分类号
19.100
主管部门
国家机械工业局
发布部门
国家机械工业局
标准简介
本标准规定了以超声探头与被检物直接接触的方式进行超声纵波直射探伤时应遵守的一般规则。 以接触式超声脉冲回波法进行纵波直射探伤时，通常采用采用单压晶片的探头发射高频超声波脉冲。通过适当的偶合剂垂直射入被检验材料。当材料内部有－反射体（包括缺陷及其它能反射超声波的物体）时 ，超声能量便从该处反射回来，被探头接受，转变为电脉冲信号，经电子仪器放大后在应光屏上以脉冲波形式显示出来。根据超声回波的有无、回波的幅度及出现回波的范围，可判断反射体的有无、深度位置和大小。根据底波减弱的幅度，也可判断缺陷和

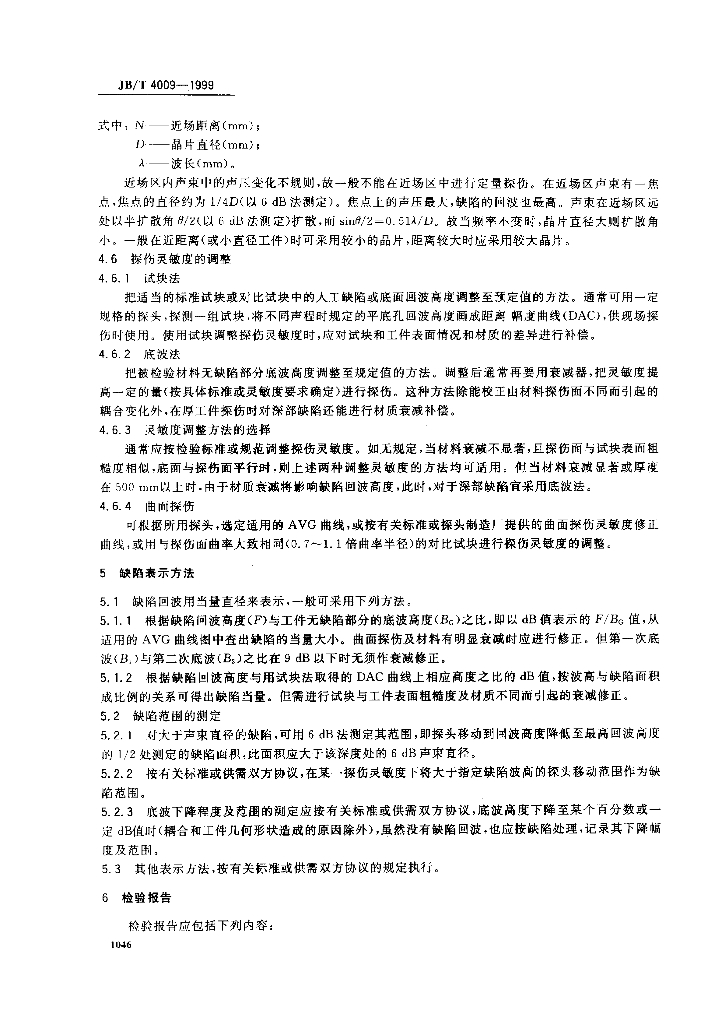

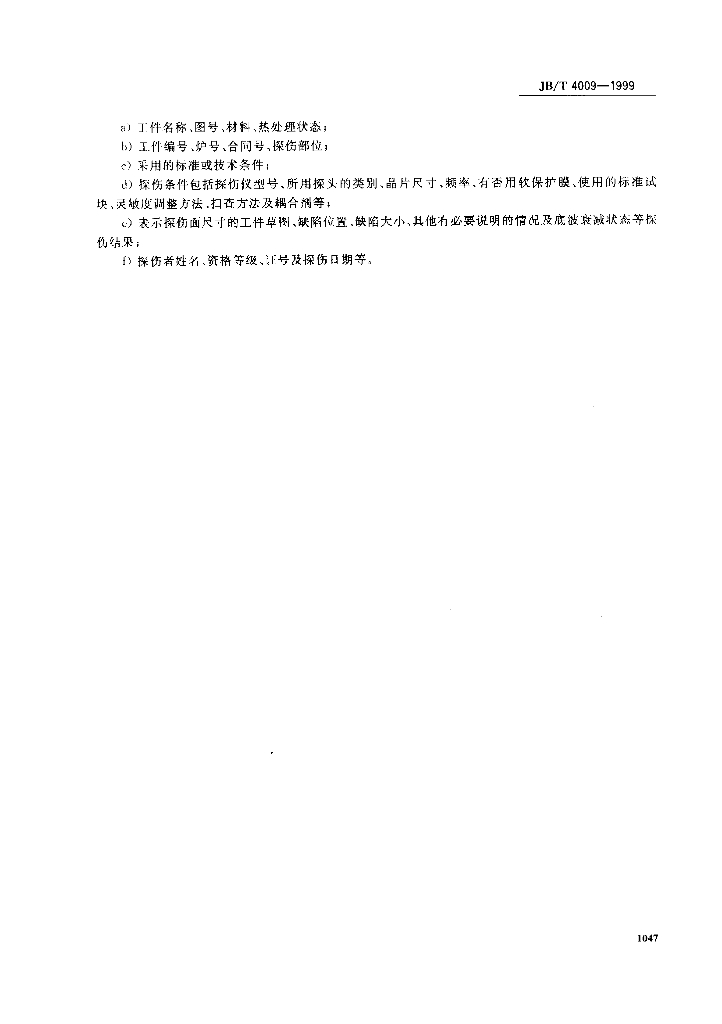

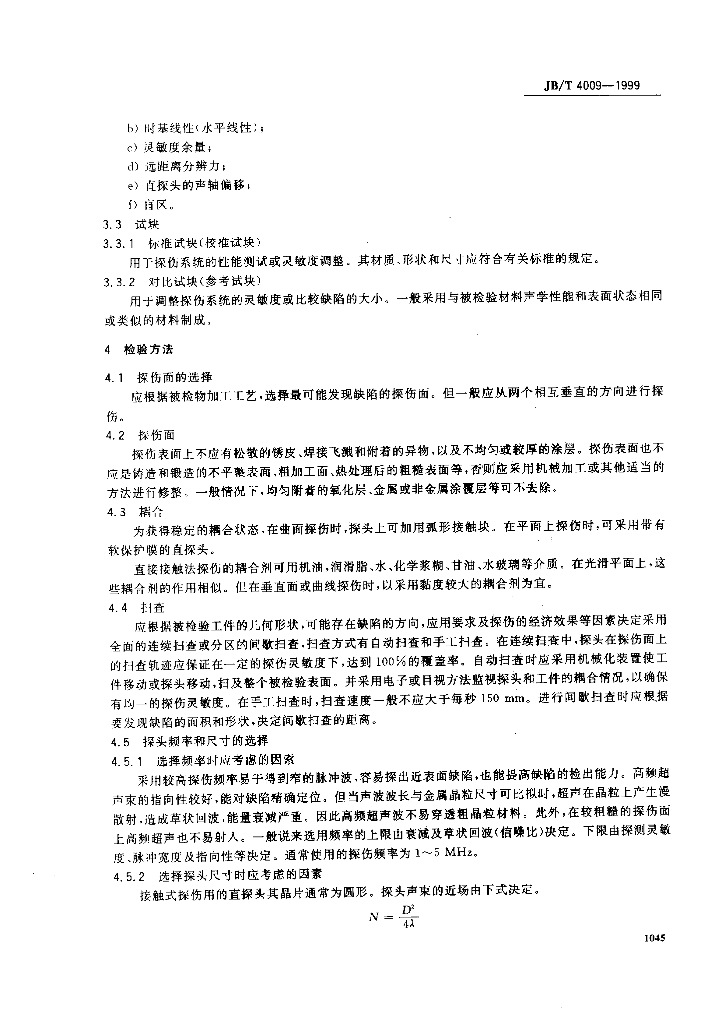

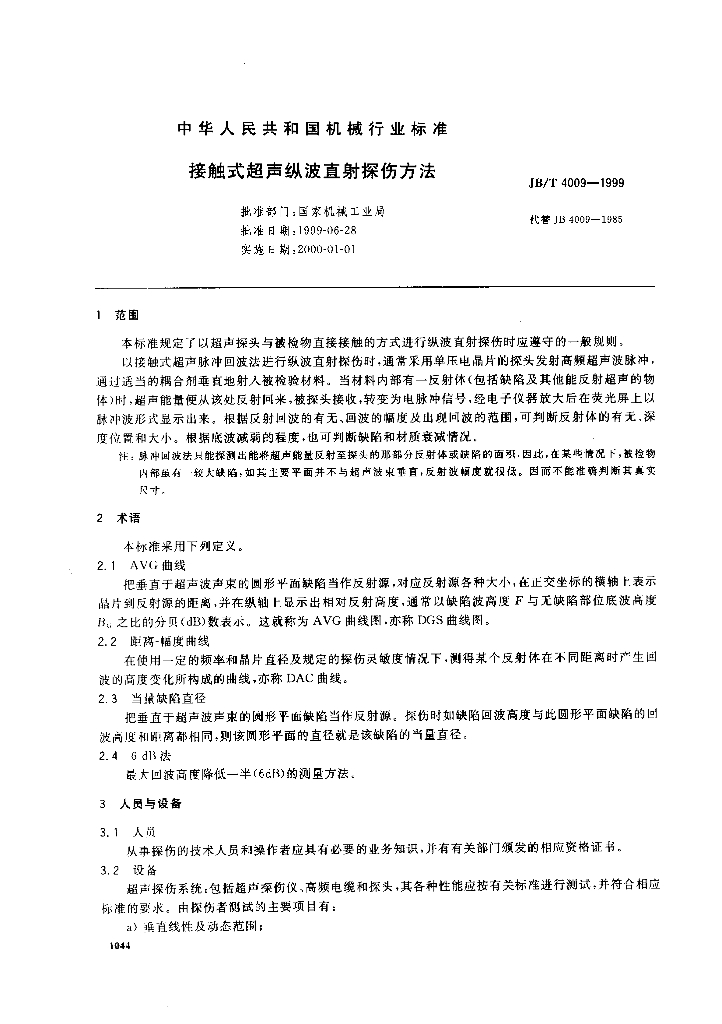

内容预览
