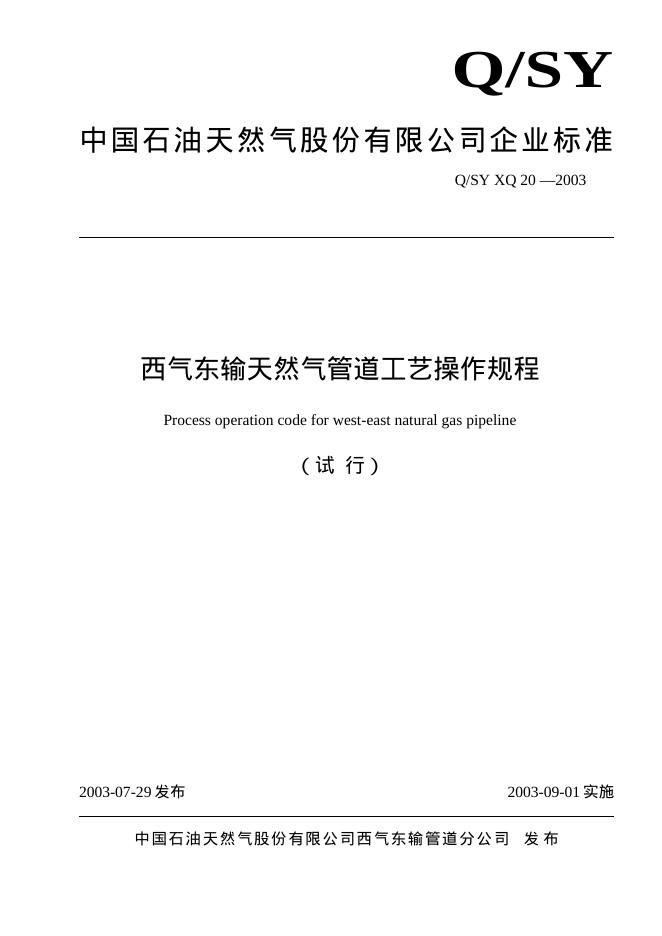

西气东输天然气管道工艺操作规程

基础信息

标准简介

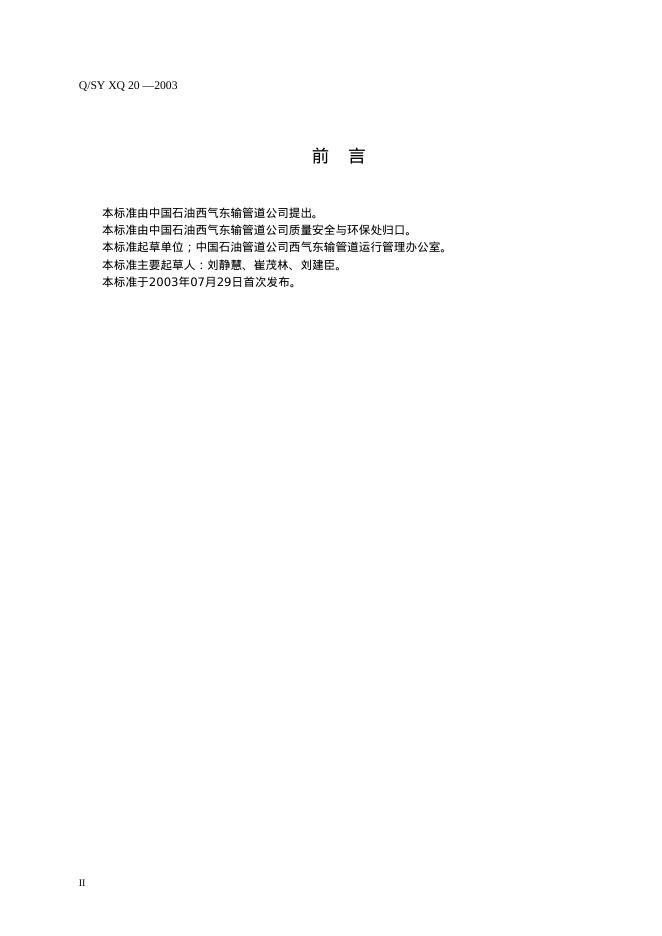

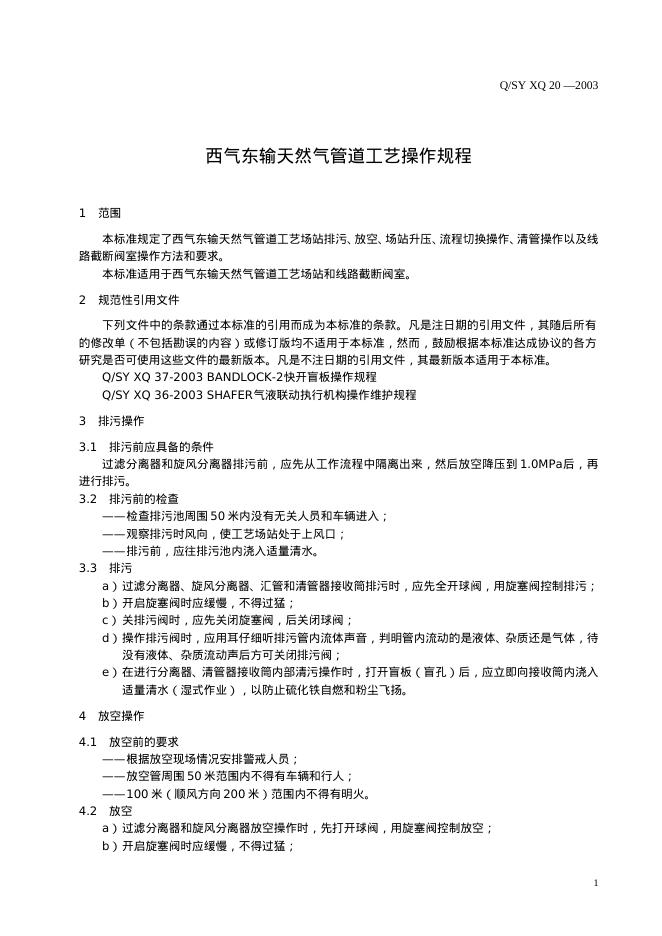

 目 次 ​ 前 言 本标准由中国石油西气东输管道公司提出。 本标准由中国石油西气东输管道公司质量安全与环保处归口。 本标准起草单位；中国石油管道公司西气东输管道运行管理办公室。 本标准主要起草人：刘静慧、崔茂林、刘建臣。 本标准于2003年07月29日首次发布。 西气东输天然气管道工艺操作规程 1 范围 本标准规定了西气东输天然气管道工艺场站排污、放空、场站升压、流程切换操作、清管操作以及线路截断阀室操作方法和要求。 本标准适用于西气东输天然气管道工艺场站和线路截断阀室。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 Q/SY XQ 37-2003 BANDLOCK-2快开盲板操作规程 Q/SY XQ 36-2003 SHAFER气液联动执行机构操作维护规程 3 排污操作 3.1 排污前应具备的条件 过滤分离器和旋风分离器排污前，应先从工作流程中隔离出来，然后放空降压到1.0MPa后，再进行排污。 3.2 排污前的检查 —— 检查排污池周围50米内没有无关人员和车辆进入； —— 观察排污时风向，使工艺场站处于上风口； —— 排污前，应往排污池内浇入适量清水。 3.3 排污 a） 过滤分离器、旋风分离器、汇管和清管器接收筒排污时，应先全开球阀，用旋塞阀控制排污； b） 开启旋塞阀时应缓慢，不得过猛； c） 关排污阀时，应先关闭旋塞阀，后关闭球阀； d） 操作排污阀时，应用耳仔细听排污管内流体声音，判明管内流动的是液体、杂质还是气体，待没有液体、杂质流动声后方可关闭排污阀； e） 在进行分离器、清管器接收筒内部清污操作时，打开盲板（盲孔）后，应立即向接收筒内浇入适量清水（湿式作业），以防止硫化铁自燃和粉尘飞扬。 4 放空操作 4.1 放空前的要求 —— 根据放空现场情况安排警戒人员； —— 放空管周围50米范围内不得有车辆和行人； —— 100米（顺风方向200米）范围内不得有明火。 4.2 放空 a） 过滤分离器和旋风分离器放空操作时，先打开球阀，用旋塞阀控制放空； b） 开启旋塞阀时应缓慢，不得过猛； c） 关闭放空阀时，先关闭旋塞阀，后关闭球阀； d） 清管器接收筒和清管器发送筒放空操作时，开启放空阀时应缓慢，不得过猛。 5 场站升压操作 a） 场站升压前，应关闭进站阀1（见图1），全开阀3、阀4； b） 缓慢打开阀2控制进气； c） 观察阀1上、下游压力表PI，待阀1上、下游压差小于0.1MPa时，打开阀1； d） 关闭阀2、阀3、阀4。 6 正常流程和越站流程的切换操作 6.1 从正常流程到越站流程的切换操作 打开阀6（见
