数字化变电站技术规范

基础信息

标准简介

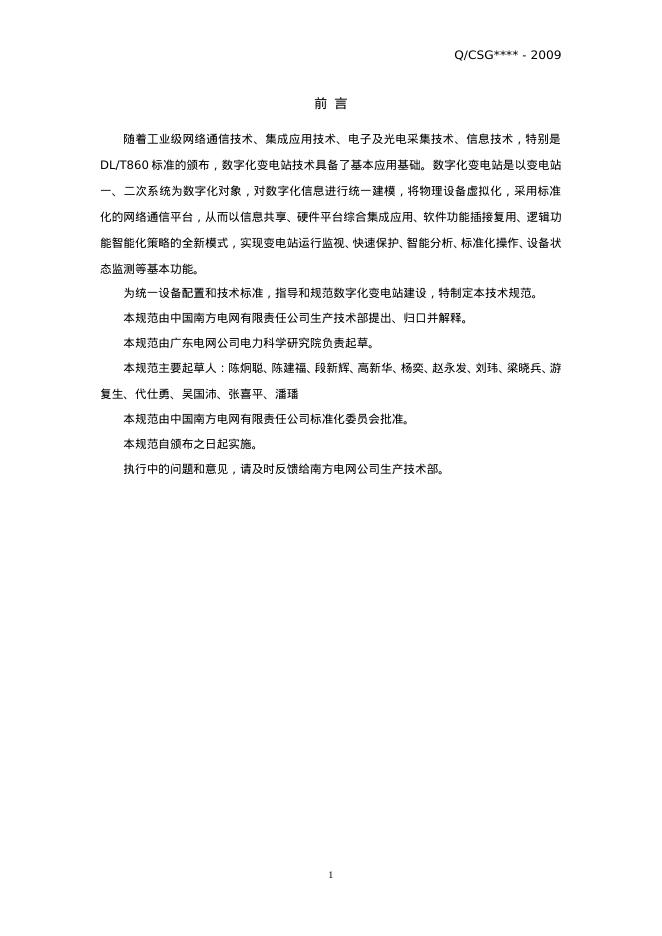

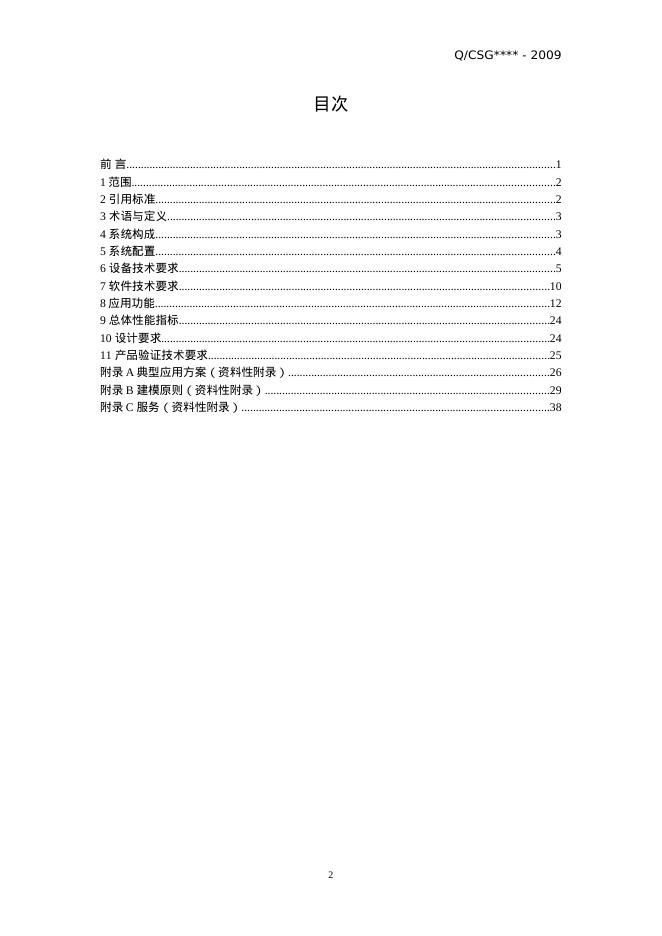

 Q/CSG 中国南方电网有限责任公司企业标准 数字化变电站技术规范 2009-11 -26 发布 2009-11 - 26 实施 中国南方电网有限责任公司 发 布 目次 前 言 1 1范围 2 2 引用标准 2 3 术语与定义 3 4 系统构成 3 5 系统配置 4 6 设备技术要求 5 7 软件技术要求 10 8应用功能 12 9 总体性能指标 24 10 设计要求 24 11 产品验证技术要求 25 附录A 典型应用方案（资料性附录） 26 附录B 建模原则（资料性附录） 29 附录C 服务（资料性附录） 38 前 言 随着工业级网络通信技术、集成应用技术、电子及光电采集技术、信息技术，特别是DL/T860标准的颁布，数字化变电站技术具备了基本应用基础。数字化变电站是以变电站一、二次系统为数字化对象，对数字化信息进行统一建模，将物理设备虚拟化，采用标准化的网络通信平台，从而以信息共享、硬件平台综合集成应用、软件功能插接复用、逻辑功能智能化策略的全新模式，实现变电站运行监视、快速保护、智能分析、标准化操作、设备状态监测等基本功能。 为统一设备配置和技术标准，指导和规范数字化变电站建设，特制定本技术规范。 本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。 本规范由广东电网公司电力科学研究院负责起草。 本规范主要起草人：陈炯聪、陈建福、段新辉、高新华、杨奕、赵永发、刘玮、梁晓兵、游复生、代仕勇、吴国沛、张喜平、潘璠 本规范由中国南方电网有限责任公司标准化委员会批准。 本规范自颁布之日起实施。 执行中的问题和意见，请及时反馈给南方电网公司生产技术部。 数字化变电站技术规范 1范围 1.1本规范提出了数字化变电站的技术要求，适用于中国南方电网有限责任公司管理的110kV～500kV交流数字化变电站建设和改造工程。 1.2中国南方电网有限责任公司系统内直流换流站的交流部分，以及与中国南方电网有限责任公司电网有关的110kV～500kV用户变电站的相关技术要求可参照本规范执行。 2 引用标准 下列文件中的条款通过本规范的引用而构成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB/T 20840.7-2007 电子式电流互感器 GB/T 20840.8-2007 电子式电压互感器 GB/T 17626 电磁兼容 试验和测量技术 DL/T 860变电站内通信网络和系统 DL/T 5149-2001 220～500kV变电所计算机监控系统设计技术规定 DL/T 5002-2005 地区电网调度自动化设计技术规程 DL/T 5003-2005 电力系统调度自动化设计技术规程 DL/T 634

内容预览

相关标准
