Q/CX213608-2005 AV音视频线企业标准

基础信息

标准简介

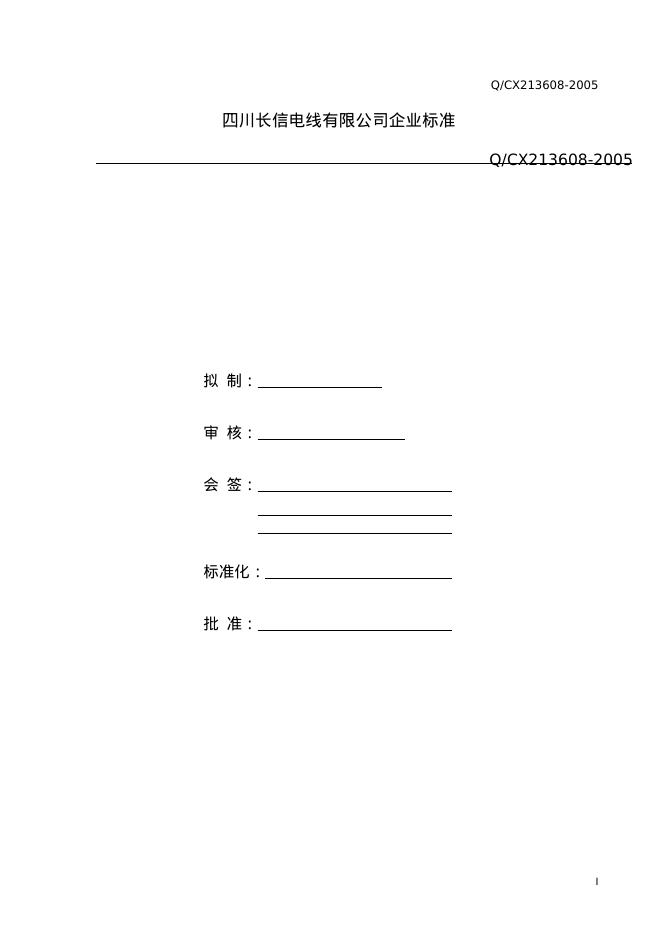

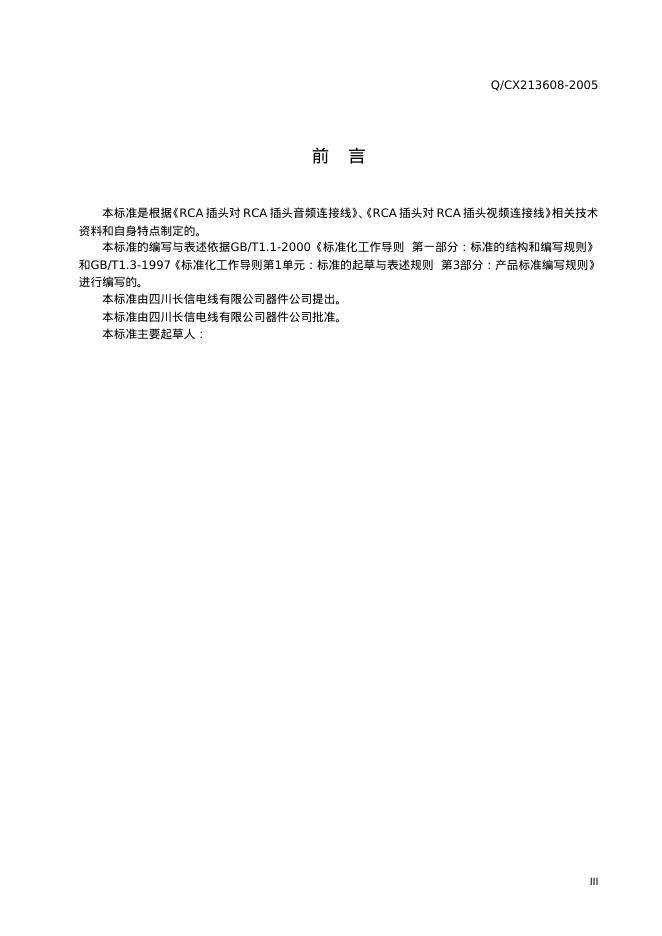

表 00000000000000000000000000000000000000000000000000000000000000000000000000000000000000 四川长信电线有限公司企业标准 拟 制： 审 核： 会 签： 标准化： 批 准： 目 次 ​ 前 言 本标准是根据《RCA插头对RCA插头音频连接线》、《RCA插头对RCA插头视频连接线》相关技术资料和自身特点制定的。 本标准的编写与表述依据GB/T1.1-2000《标准化工作导则 第一部分：标准的结构和编写规则》和GB/T1.3-1997《标准化工作导则第1单元：标准的起草与表述规则 第3部分：产品标准编写规则》进行编写的。 本标准由四川长信电线有限公司器件公司提出。 本标准由四川长信电线有限公司器件公司批准。 本标准主要起草人： AV音视频连接线 1 范围 本标准规定了AV音视频连接线的分类和命名、要求、试验方法、检验规则、标志、标签、包装、运输、贮存。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方面研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本标准。 GB 2099.1—1996 家用和类似用途插头插座第一部分：通用要求 GB 5023.1～5023.7—1997 额定电压450/750V及以下聚氯乙稀绝缘电缆 第一部分：一般要求 GB 5023.2～5023.7—1997 额定电压450/750V及以下聚氯乙稀绝缘电缆 第二部分：试验方法 GB/T 2951.1～2951.10—1997 电缆绝缘和护套材料通用试验方法 3 分类和命名 型号：××—×(导线根数)×(同类产品顺序编号) 例：AC201音频连接线、VC111视频连接线 4 要求 4.1 使用条件 环境温度：-40℃～70℃ 相对湿度：45%～90% 大气压力：46.7kPa～106kPa 4.2 技术要求 4.2.1 产品构造及外形： 此类产品由插头和导线两部分结合而成，音频线长度1.0米，视频及音视频组合线长度1.5米，导线两端注塑RCA插头，外形图纸如下： 3.2.2 RCA音视频插头外形尺寸符合下图要求： 3.2.3 导线的结构和性能符合下列要求： RCA 10/0.1+28/0.1 RCA （10/0.1+28/0.1）×2C RCA （10/0.1+28/0.1）×3C 4.2.3.1 产品规格： ①RCA 10/0.1+28/0.1 ②RCA (10/0.1+28/0.1)×2C ③RCA (10/0.1+28/0.1)×3C 4.2.3.2 性能 额定温度（℃）: 60 额定电压（V）: 30 导体: 绞合裸铜线 屏蔽： 裸
