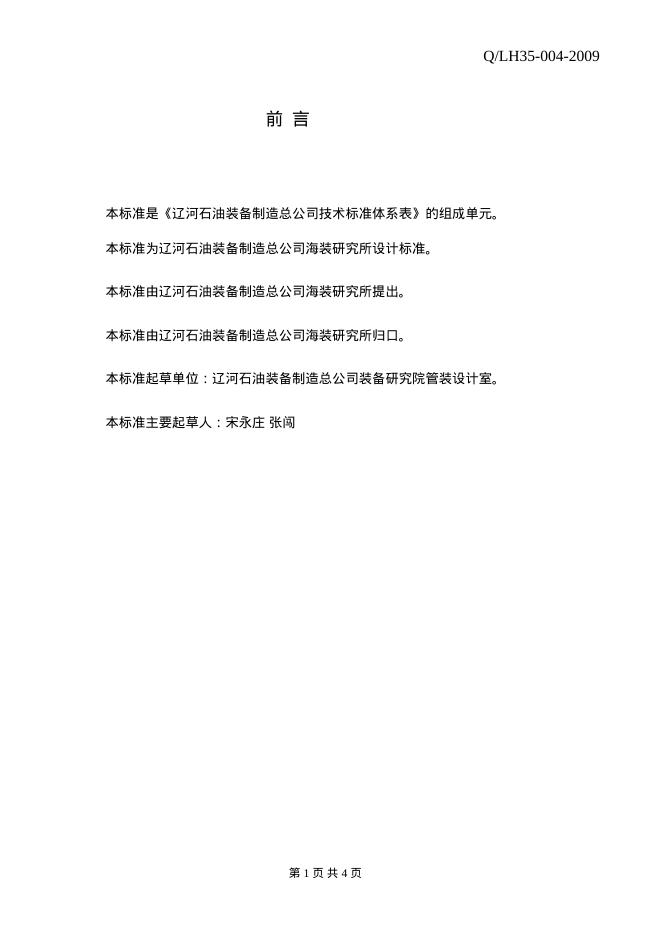

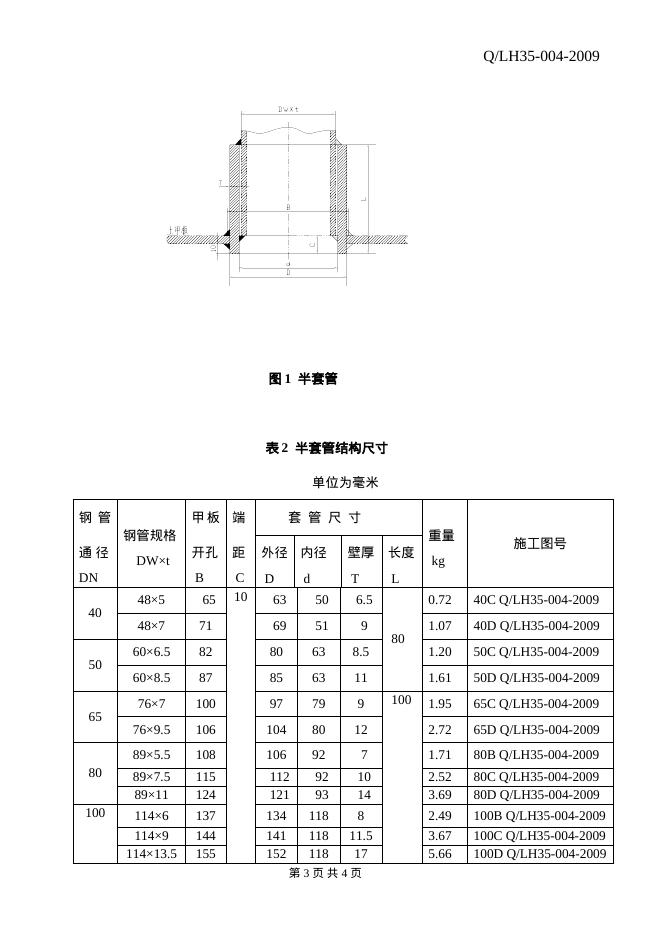

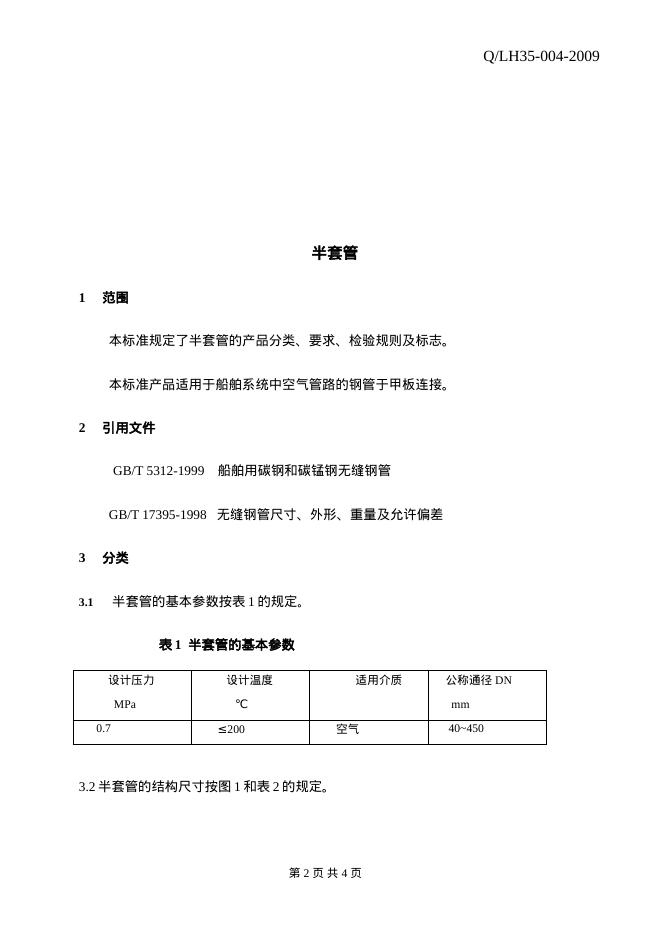

 Q/LH 辽河石油装备制造总公司企业标准 Q/LH35-004-2009 半套管 （试用版） 2009年 月 日 发布 2009年 月 日 实施 辽河石油装备制造总公司 发布 前 言 本标准是《辽河石油装备制造总公司技术标准体系表》的组成单元。 本标准为辽河石油装备制造总公司海装研究所设计标准。 本标准由辽河石油装备制造总公司海装研究所提出。 本标准由辽河石油装备制造总公司海装研究所归口。 本标准起草单位：辽河石油装备制造总公司装备研究院管装设计室。 本标准主要起草人：宋永庄 张闯 半套管 1 范围 本标准规定了半套管的产品分类、要求、检验规则及标志。 本标准产品适用于船舶系统中空气管路的钢管于甲板连接。 2 引用文件 GB/T 5312-1999 船舶用碳钢和碳锰钢无缝钢管 GB/T 17395-1998 无缝钢管尺寸、外形、重量及允许偏差 3 分类 3.1 半套管的基本参数按表1的规定。 表1 半套管的基本参数 设计压力 MPa 设计温度 ℃ 适用介质 公称通径 DN mm 0.7 ≤200 空气 40~450 3.2半套管的结构尺寸按图1和表2的规定。 图1 半套管 表2 半套管结构尺寸 单位为毫米 钢管通 径 DN 钢管规格 DW×t 甲板开孔 B 端距 C 套 管 尺 寸 重量 kg 施工图号 外径 D 内径 d 壁厚 T 长度 L 40 48×5 65 10 63 50 6.5 80 0.72 40C Q/LH35-004-2009 48×7 71 69 51 9 1.07 40D Q/LH35-004-2009 50 60×6.5 82 80 63 8.5 1.20 50C Q/LH35-004-2009 60×8.5 87 85 63 11 1.61 50D Q/LH35-004-2009 65 76×7 100 97 79 9 100 1.95 65C Q/LH35-004-2009 76×9.5 106 104 80 12 2.72 65D Q/LH35-004-2009 80 89×5.5 108 106 92 7 1.71 80B Q/LH35-004-2009 89×7.5 115 112 92 10 2.52 80C Q/LH35-004-2009 89×11 124 121 93 14 3.69 80D Q/LH35-004-2009 100 114×6 137 134 118 8 2.49 100B Q/LH35-004-2009 114×9 144 141 118 11.5 3.67 100C Q/LH35-004-2009 114×13.5 155 152 118 17 5.66 100D Q/LH35-004-2009 125 140×7 165 162 144 9 150 5.09 125B Q/LH35-004-
