直通套筒

基础信息

标准简介

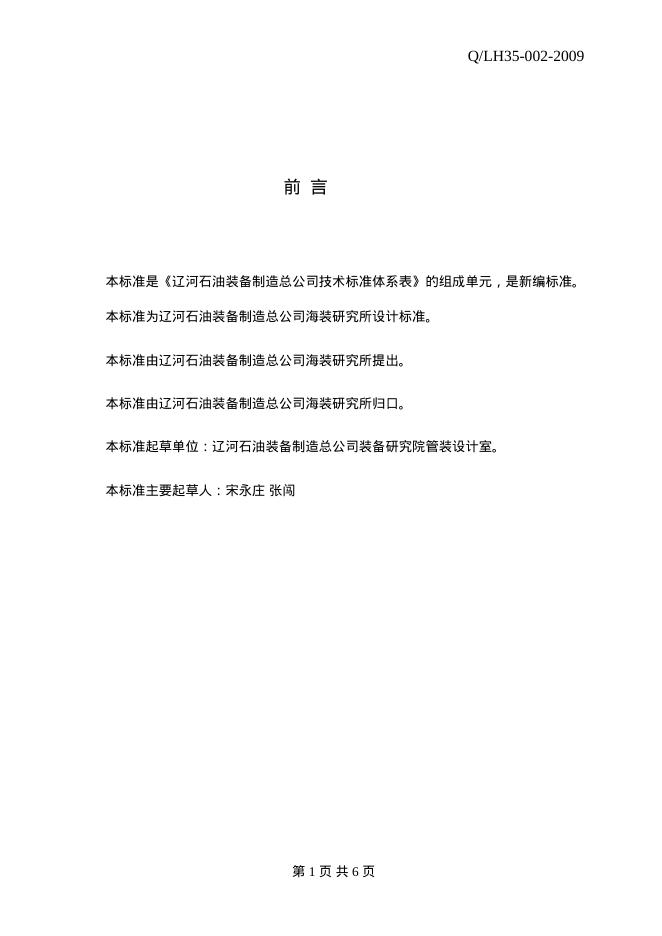

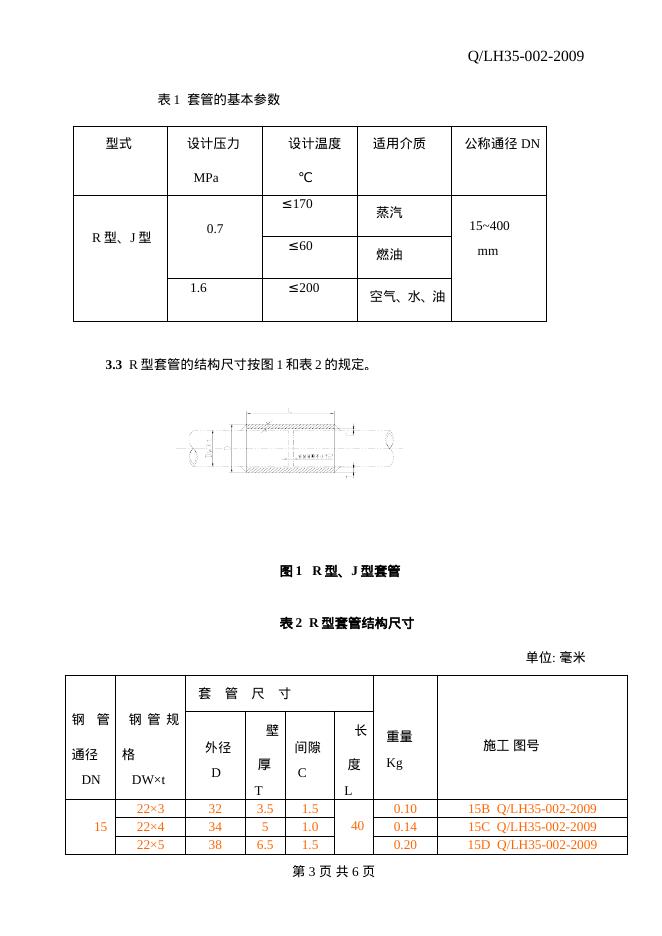

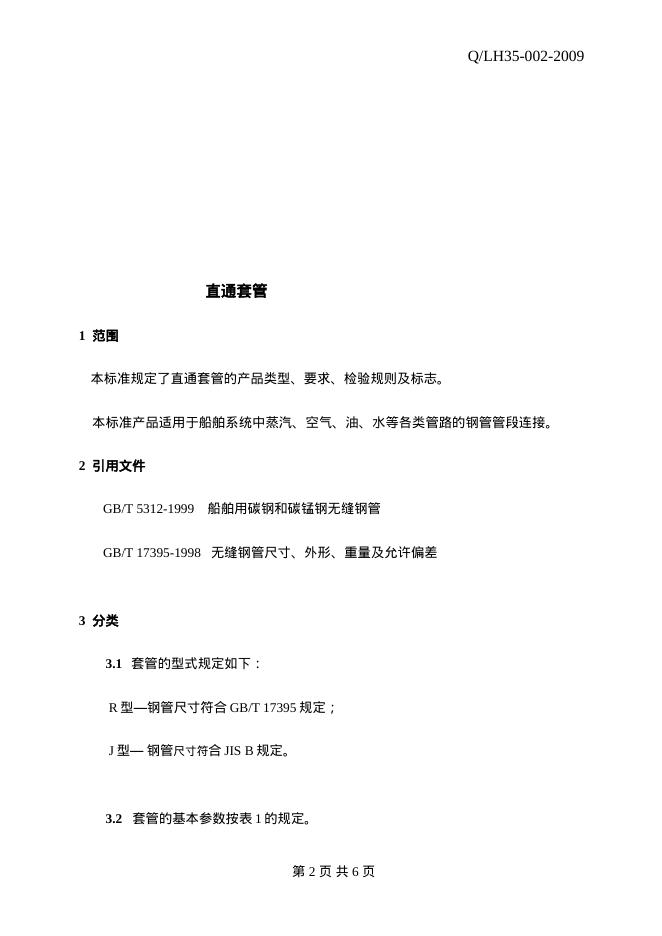

 Q/LH 辽河石油装备制造总公司企业标准 Q/LH35-002-2009 直通式套管 （试用版） 2009年 月 日 发布 2009年 月 日 实施 辽河石油装备制造总公司 发布 前 言 本标准是《辽河石油装备制造总公司技术标准体系表》的组成单元，是新编标准。 本标准为辽河石油装备制造总公司海装研究所设计标准。 本标准由辽河石油装备制造总公司海装研究所提出。 本标准由辽河石油装备制造总公司海装研究所归口。 本标准起草单位：辽河石油装备制造总公司装备研究院管装设计室。 本标准主要起草人：宋永庄 张闯 直通套管 1 范围 本标准规定了直通套管的产品类型、要求、检验规则及标志。 本标准产品适用于船舶系统中蒸汽、空气、油、水等各类管路的钢管管段连接。 2 引用文件 GB/T 5312-1999 船舶用碳钢和碳锰钢无缝钢管 GB/T 17395-1998 无缝钢管尺寸、外形、重量及允许偏差 3 分类 3.1 套管的型式规定如下： R型—钢管尺寸符合GB/T 17395规定； J型— 钢管尺寸符合JIS B规定。 3.2 套管的基本参数按表1的规定。 表1 套管的基本参数 型式 设计压力 MPa 设计温度 ℃ 适用介质 公称通径 DN R型、J型 0.7 ≤170 蒸汽 15~400 mm ≤60 燃油 1.6 ≤200 空气、水、油 3.3 R型套管的结构尺寸按图1和表2的规定。 图1 R型、J型套管 表2 R型套管结构尺寸 单位: 毫米 钢管通径 DN 钢管规格 DW×t 套 管 尺 寸 重量 Kg 施工 图号 外径 D 壁厚 T 间隙 C 长度 L 15 22×3 32 3.5 1.5 40 0.10 15B Q/LH35-002-2009 22×4 34 5 1.0 0.14 15C Q/LH35-002-2009 22×5 38 6.5 1.5 0.20 15D Q/LH35-002-2009 20 27×3 38 4 1.5 40 0.13 20B Q/LH35-002-2009 27×4 42 6 1.5 0.21 20C Q/LH35-002-2009 27×5.5 44 7 1.5 0.26 20D Q/LH35-002-2009 25 34×3.5 45 4.5 1.0 50 0.22 25B Q/LH35-002-2009 34×4.5 48 6 1.0 0.31 25C Q/LH35-002-2009 34×6.5 53 8 1.5 0.44 25D Q/LH35-002-2009 32 42×3.5 54 5 1.0 50 0.30 32B Q/LH35-002-2009 42×5 57 6.5 1.0 0.40 32C Q/LH35-002-2009 42×6.5 61 8 1.5 0.52 32D Q/LH35-002-2009 40
