汽车空调用直流风机

基础信息

标准简介

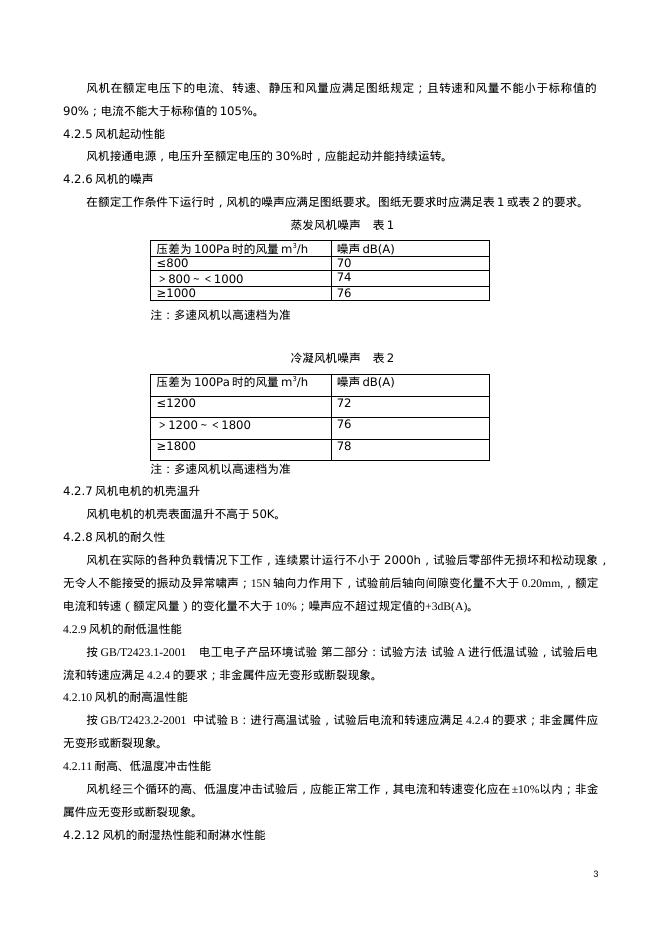

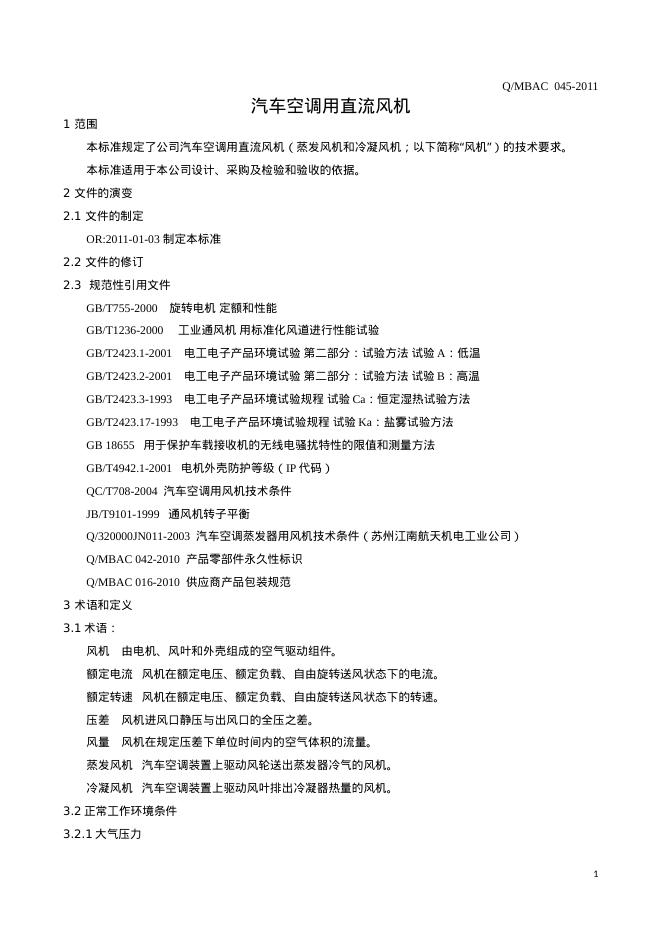

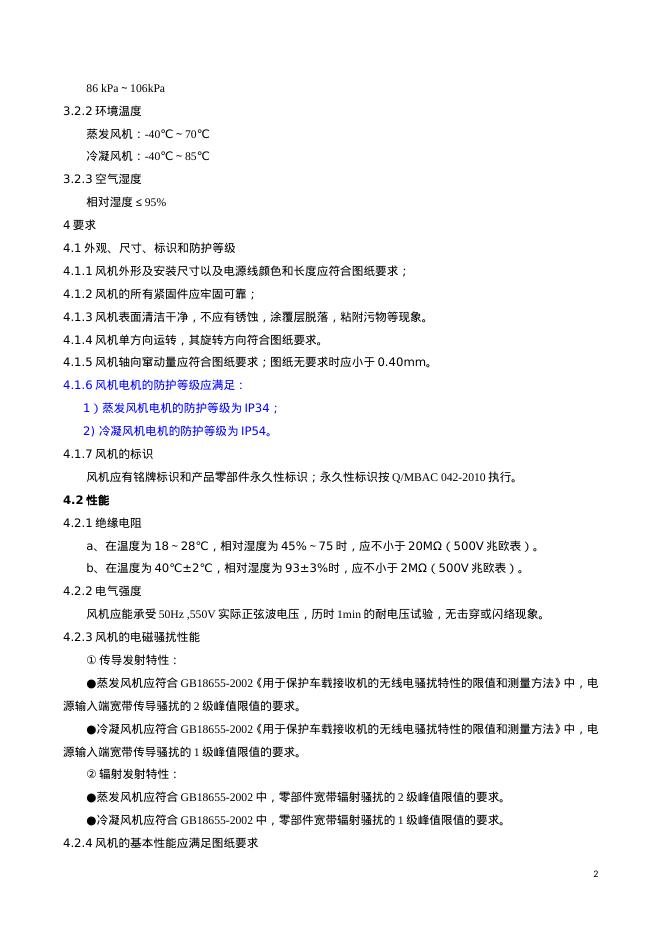

Q/MBAC 湖北美标汽车制冷系统有限公司企业标准 Q/MBAC 045-2011 汽车空调用直流风机 2011-01-08发布 2011-01-10实施 湖北美标汽车制冷系统有限公司 发布 Q/MBAC 045-2011 汽车空调用直流风机 1 范围 本标准规定了公司汽车空调用直流风机（蒸发风机和冷凝风机；以下简称“风机”）的技术要求。 本标准适用于本公司设计、采购及检验和验收的依据。 2 文件的演变 2.1 文件的制定 OR:2011-01-03 制定本标准 2.2 文件的修订 2.3 规范性引用文件 GB/T755-2000 旋转电机 定额和性能 GB/T1236-2000 工业通风机 用标准化风道进行性能试验 GB/T2423.1-2001 电工电子产品环境试验 第二部分：试验方法 试验A：低温 GB/T2423.2-2001 电工电子产品环境试验 第二部分：试验方法 试验B：高温 GB/T2423.3-1993 电工电子产品环境试验规程 试验Ca：恒定湿热试验方法 GB/T2423.17-1993 电工电子产品环境试验规程 试验Ka：盐雾试验方法 GB 18655 用于保护车载接收机的无线电骚扰特性的限值和测量方法 GB/T4942.1-2001 电机外壳防护等级（IP代码） QC/T708-2004 汽车空调用风机技术条件 JB/T9101-1999 通风机转子平衡 Q/320000JN011-2003 汽车空调蒸发器用风机技术条件（苏州江南航天机电工业公司） Q/MBAC 042-2010 产品零部件永久性标识 Q/MBAC 016-2010 供应商产品包装规范 3 术语和定义 3.1术语： 风机 由电机、风叶和外壳组成的空气驱动组件。 额定电流 风机在额定电压、额定负载、自由旋转送风状态下的电流。 额定转速 风机在额定电压、额定负载、自由旋转送风状态下的转速。 压差 风机进风口静压与出风口的全压之差。 风量 风机在规定压差下单位时间内的空气体积的流量。 蒸发风机 汽车空调装置上驱动风轮送出蒸发器冷气的风机。 冷凝风机 汽车空调装置上驱动风叶排出冷凝器热量的风机。 3.2正常工作环境条件 3.2.1大气压力 86 kPa～106kPa 3.2.2环境温度 蒸发风机：-40℃～70℃ 冷凝风机：-40℃～85℃ 3.2.3空气湿度 相对湿度≤95% 4要求 4.1外观、尺寸、标识和防护等级 4.1.1风机外形及安装尺寸以及电源线颜色和长度应符合图纸要求； 4.1.2风机的所有紧固件应牢固可靠； 4.1.3风机表面清洁干净，不应有锈蚀，涂覆层脱落，粘附污物等现象。 4.1.4风机单方向运转，其旋转方向符合图纸要求。 4.1.5风机轴向窜动量应符合图纸要求；图纸无要求时应小于0.40mm。 4.1.6风机电机的防护等级应满足： 1）蒸发风机电机的防
