电子膨胀阀技术条件

基础信息

标准简介

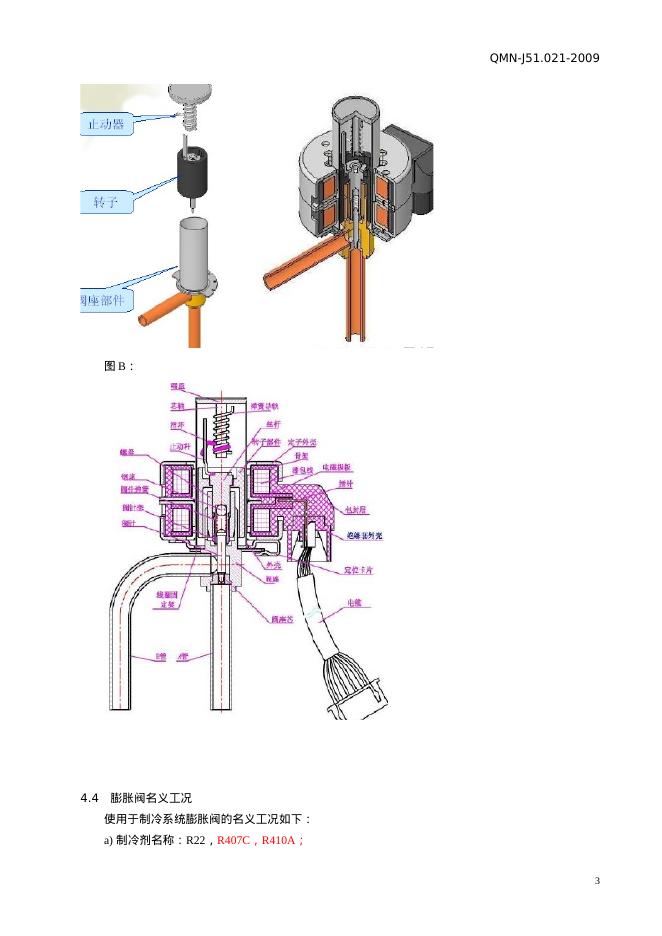

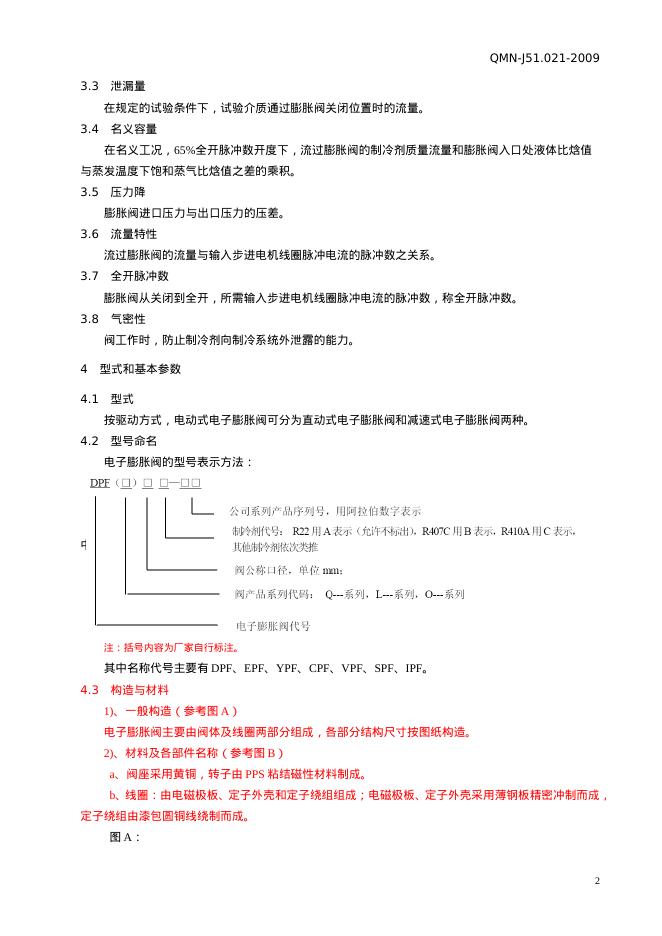

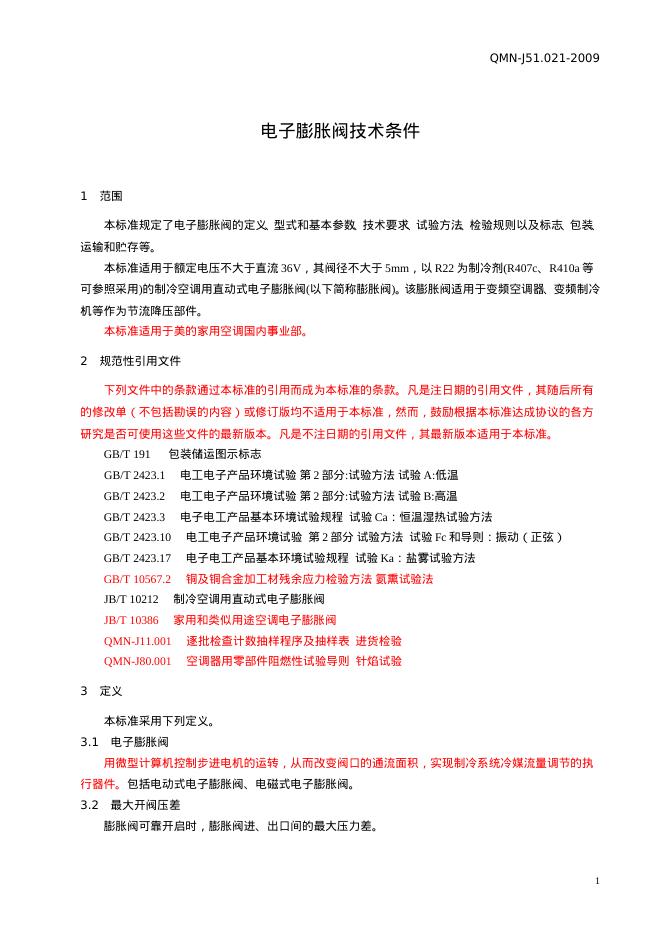

 电子膨胀阀技术条件 1 范围 本标准规定了电子膨胀阀的定义、型式和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。 本标准适用于额定电压不大于直流36V，其阀径不大于5mm，以R22为制冷剂(R407c、R410a等可参照采用)的制冷空调用直动式电子膨胀阀(以下简称膨胀阀)。该膨胀阀适用于变频空调器、变频制冷机等作为节流降压部件。 本标准适用于美的家用空调国内事业部。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB/T 2423.1 电工电子产品环境试验 第2部分:试验方法 试验A:低温 GB/T 2423.2 电工电子产品环境试验 第2部分:试验方法 试验B:高温 GB/T 2423.3 电子电工产品基本环境试验规程 试验Ca：恒温湿热试验方法 GB/T 2423.10 电工电子产品环境试验 第2部分 试验方法 试验Fc和导则：振动（正弦） GB/T 2423.17 电子电工产品基本环境试验规程 试验Ka：盐雾试验方法 GB/T 10567.2 铜及铜合金加工材残余应力检验方法 氨熏试验法 JB/T 10212 制冷空调用直动式电子膨胀阀 JB/T 10386 家用和类似用途空调电子膨胀阀 QMN-J11.001 逐批检查计数抽样程序及抽样表 进货检验 QMN-J80.001 空调器用零部件阻燃性试验导则 针焰试验 3 定义 本标准采用下列定义。 3.1 电子膨胀阀 用微型计算机控制步进电机的运转，从而改变阀口的通流面积，实现制冷系统冷媒流量调节的执行器件。包括电动式电子膨胀阀、电磁式电子膨胀阀。 3.2 最大开阀压差 膨胀阀可靠开启时，膨胀阀进、出口间的最大压力差。 3.3 泄漏量 在规定的试验条件下，试验介质通过膨胀阀关闭位置时的流量。 3.4 名义容量 在名义工况，65%全开脉冲数开度下，流过膨胀阀的制冷剂质量流量和膨胀阀入口处液体比焓值与蒸发温度下饱和蒸气比焓值之差的乘积。 3.5 压力降 膨胀阀进口压力与出口压力的压差。 3.6 流量特性 流过膨胀阀的流量与输入步进电机线圈脉冲电流的脉冲数之关系。 3.7 全开脉冲数 膨胀阀从关闭到全开，所需输入步进电机线圈脉冲电流的脉冲数，称全开脉冲数。 3.8 气密性 阀工作时，防止制冷剂向制冷系统外泄露的能力。 4 型式和基本参数 4.1 型式 按驱动方式，电动式电子膨胀阀可分为直动式电子膨胀阀和减速式电子膨胀阀两种。 4.2 型号命名 电子膨胀阀的型号表示方法： 中名称代号主要有DPF、EPF、YPF、CPF、VPF
