沙湾水电站主变压器检修规程

基础信息

标准简介

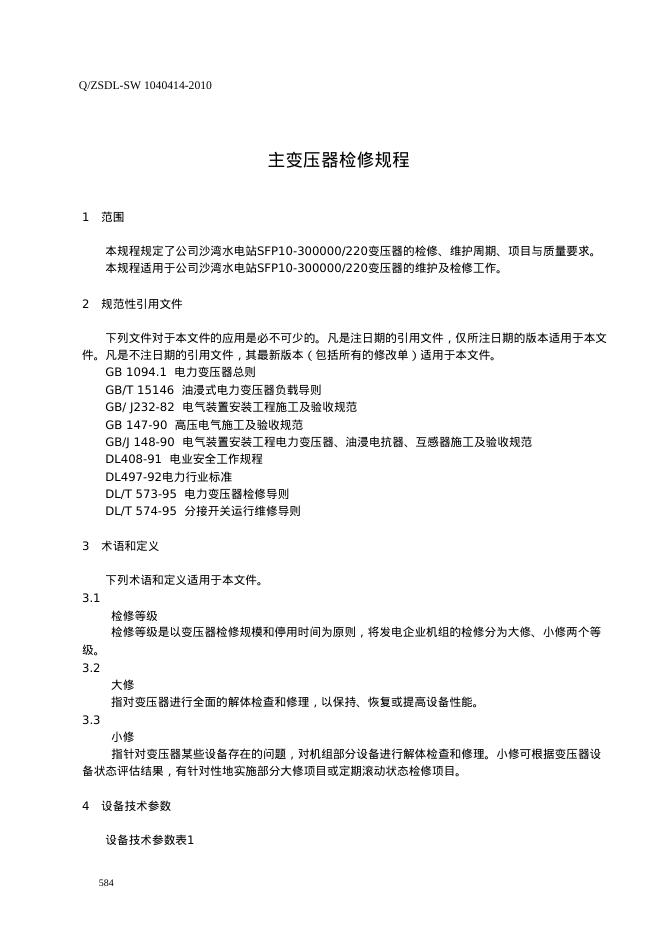

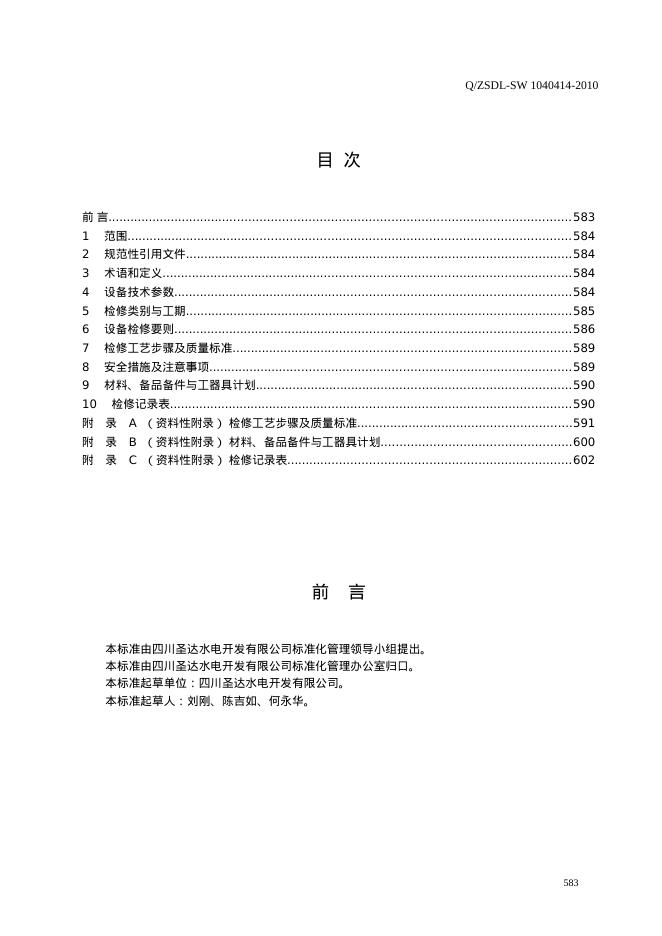

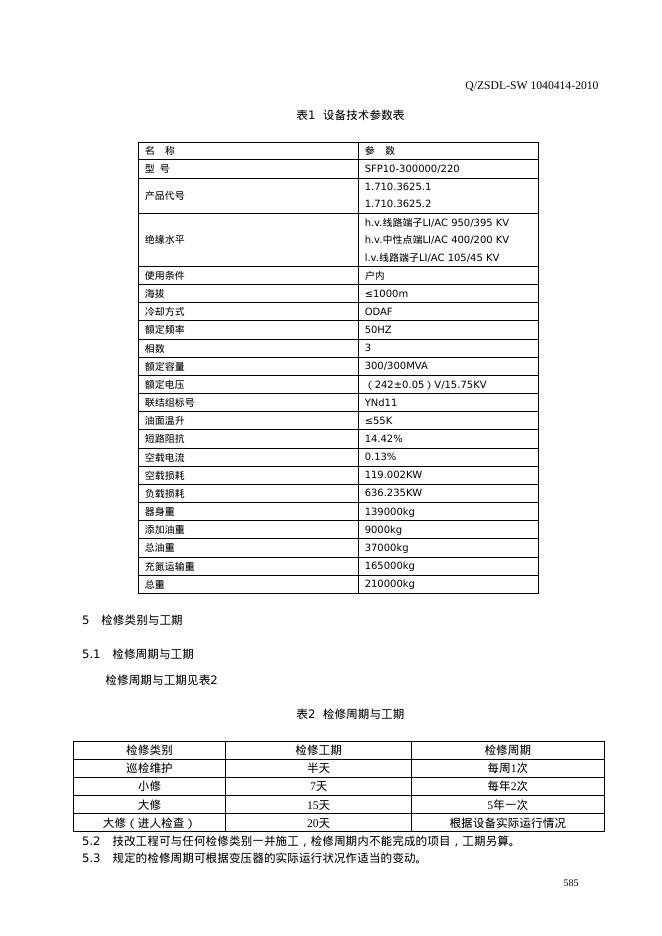

 ​ 目 次 前 言 583 1 范围 584 2 规范性引用文件 584 3 术语和定义 584 4 设备技术参数 584 5 检修类别与工期 585 6 设备检修要则 586 7 检修工艺步骤及质量标准 589 8 安全措施及注意事项 589 9 材料、备品备件与工器具计划 590 10 检修记录表 590 附 录 A （资料性附录） 检修工艺步骤及质量标准 591 附 录 B （资料性附录） 材料、备品备件与工器具计划 600 附 录 C （资料性附录） 检修记录表 602 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：刘刚、陈吉如、何永华。 主变压器检修规程 1 范围 本规程规定了公司沙湾水电站SFP10-300000/220变压器的检修、维护周期、项目与质量要求。 本规程适用于公司沙湾水电站SFP10-300000/220变压器的维护及检修工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1094.1 电力变压器总则 GB/T 15146 油浸式电力变压器负载导则 GB/ J232-82 电气装置安装工程施工及验收规范 GB 147-90 高压电气施工及验收规范 GB/J 148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL408-91 电业安全工作规程 DL497-92电力行业标准 DL/T 573-95 电力变压器检修导则 DL/T 574-95 分接开关运行维修导则 3 术语和定义 下列术语和定义适用于本文件。 3.1 检修等级 检修等级是以变压器检修规模和停用时间为原则，将发电企业机组的检修分为大修、小修两个等级。 3.2 大修 指对变压器进行全面的解体检查和修理，以保持、恢复或提高设备性能。 3.3 小修 指针对变压器某些设备存在的问题，对机组部分设备进行解体检查和修理。小修可根据变压器设备状态评估结果，有针对性地实施部分大修项目或定期滚动状态检修项目。 4 设备技术参数 设备技术参数表1 表1 设备技术参数表 名 称 参 数 型 号 SFP10-300000/220 产品代号 1.710.3625.1 1.710.3625.2 绝缘水平 h.v.线路端子LI/AC 950/395 KV h.v.中性点端LI/AC 400/200 KV l.v.线路端子LI/AC 105/45 KV 使用条件 户内 海拔 ≤1000m 冷却方式 ODAF 额定频率 50HZ 相数 3 额定容量 300/300MVA 额定电压 （242±0.05）V/1
