沙湾水电站电动机检修规程

基础信息

标准简介

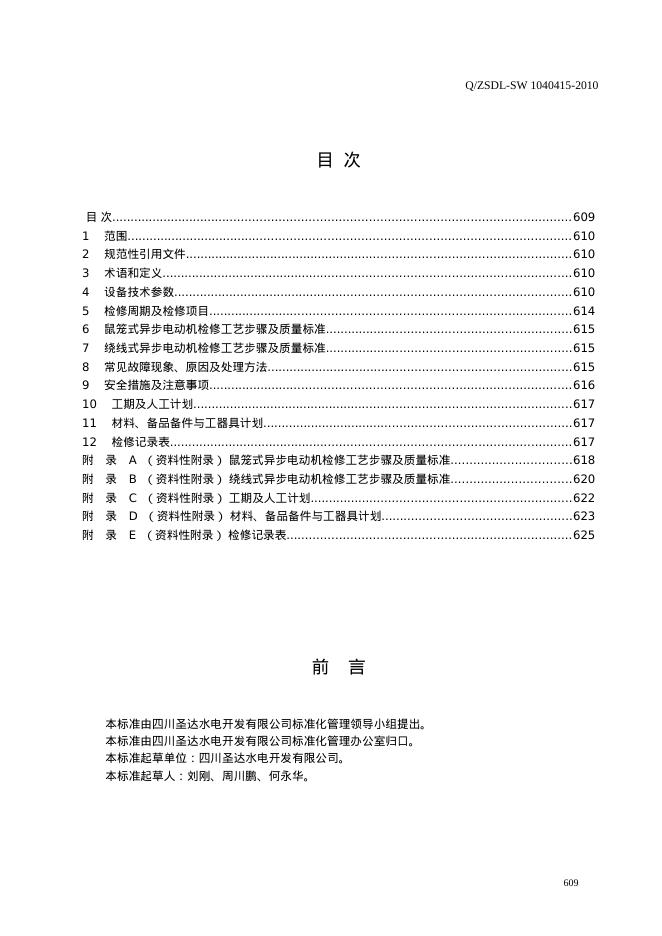

 ​ 目 次 ​ 目 次 609 1 范围 610 2 规范性引用文件 610 3 术语和定义 610 4 设备技术参数 610 5 检修周期及检修项目 614 6 鼠笼式异步电动机检修工艺步骤及质量标准 615 7 绕线式异步电动机检修工艺步骤及质量标准 615 8 常见故障现象、原因及处理方法 615 9 安全措施及注意事项 616 10 工期及人工计划 617 11 材料、备品备件与工器具计划 617 12 检修记录表 617 附 录 A （资料性附录） 鼠笼式异步电动机检修工艺步骤及质量标准 618 附 录 B （资料性附录） 绕线式异步电动机检修工艺步骤及质量标准 620 附 录 C （资料性附录） 工期及人工计划 622 附 录 D （资料性附录） 材料、备品备件与工器具计划 623 附 录 E （资料性附录） 检修记录表 625 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：刘刚、周川鹏、何永华。 电动机检修规程 1 范围 本规程规定了公司沙湾水电站厂内电动机的检修工艺、检修项目和质量标准及厂内各种电动机运行时的检查。 本规程适用于公司沙湾水水电站电动机的检修和维护工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 8564-2003 水轮发电机组安装技术规范 DL/T 710-1999 水轮机运行规程 DL/T 507-2002 水轮发电机组启动试验规程 DL/T 838-2003 发电企业设备检修导则 Q/KF 2251-1998 HL(E)－LJ－234水轮机技术条件 0K4.140.3237 HL(E)－LJ－234水轮机安装规程 0K4.182.343 HL(E)－LJ－234水轮机产品说明书 0K4.122.378 HL(E)－LJ－234及辅助设备起动试验规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 电气间隙 在两导电部件之间的最短直线距离。 3.2 外壳 易触及的电动机表面，包括电动机的接线盒等部件表面，但不包括不易触及的部件。 3.3 电动机的直径 指在电动机定子机壳外切圆上测得的直径，但不包括电动机的散热筋、接线盒和焊缝等尺寸。 4 设备技术参数 4.1 1#至4#机组油压装置压油泵电动机系统基本参数表 1#至4#机组油压装置压油泵电动机系统基本参数表见表1 表1 1#至4#机组油压装置压油泵电动机系统基本参数表 名 称 参 数 型 号 Y280S-4 V1 额定电压 380V 额定电流 139.7A 额定功率 75kW 额定频率 50H
