沙湾水电站架空线路检修规程 第2部分：10.5kV线路

基础信息

标准简介

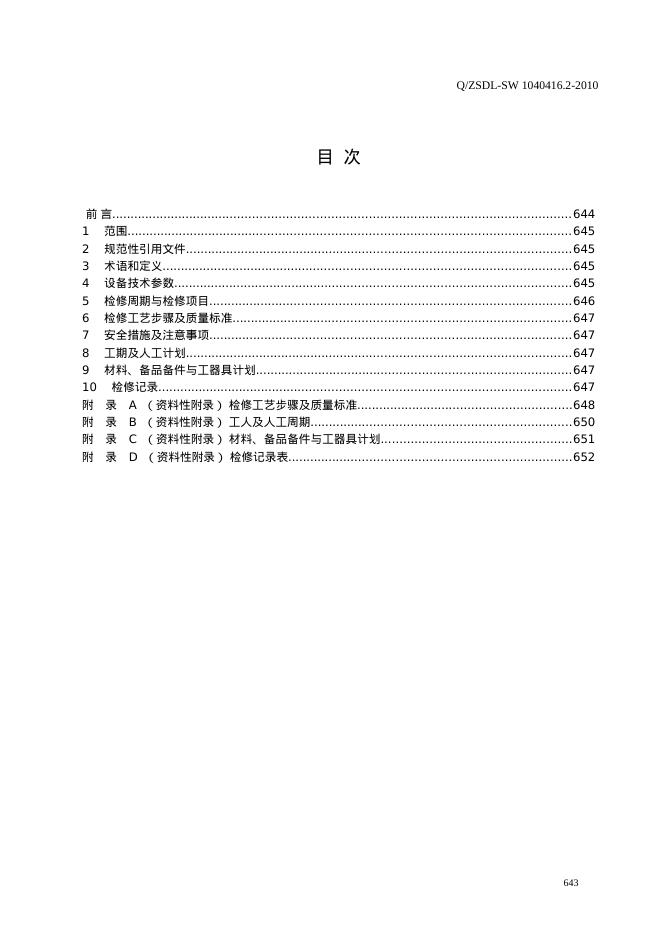

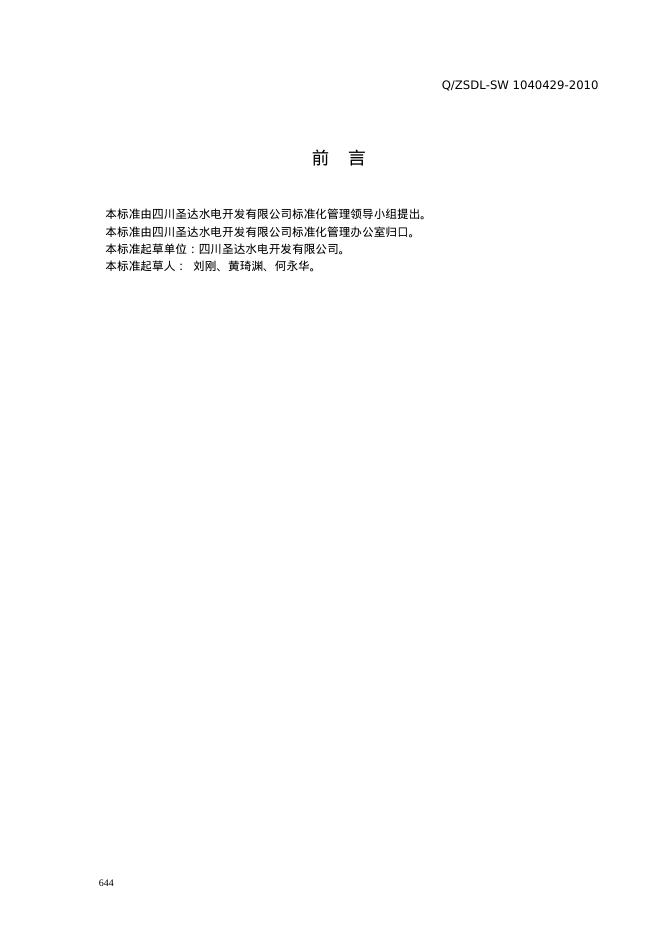

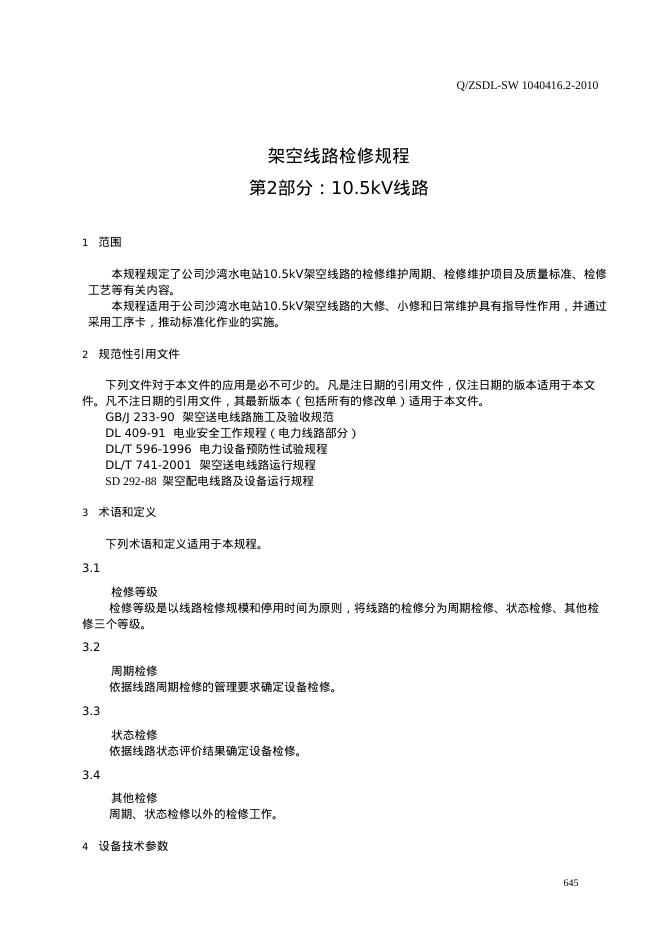

 ​ 目 次 ​ 前 言 644 1 范围 645 2 规范性引用文件 645 3 术语和定义 645 4 设备技术参数 645 5 检修周期与检修项目 646 6 检修工艺步骤及质量标准 647 7 安全措施及注意事项 647 8 工期及人工计划 647 9 材料、备品备件与工器具计划 647 10 检修记录 647 附 录 A （资料性附录） 检修工艺步骤及质量标准 648 附 录 B （资料性附录） 工人及人工周期 650 附 录 C （资料性附录） 材料、备品备件与工器具计划 651 附 录 D （资料性附录） 检修记录表 652 ​ 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人： 刘刚、黄琦渊、何永华。 架空线路检修规程 第2部分：10.5kV线路 1 范围 本规程规定了公司沙湾水电站10.5kV架空线路的检修维护周期、检修维护项目及质量标准、检修工艺等有关内容。 本规程适用于公司沙湾水电站10.5kV架空线路的大修、小修和日常维护具有指导性作用，并通过采用工序卡，推动标准化作业的实施。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/J 233-90 架空送电线路施工及验收规范 DL 409-91 电业安全工作规程（电力线路部分） DL/T 596-1996 电力设备预防性试验规程 DL/T 741-2001 架空送电线路运行规程 SD 292-88 架空配电线路及设备运行规程 3 术语和定义 下列术语和定义适用于本规程。 3.1 检修等级 检修等级是以线路检修规模和停用时间为原则，将线路的检修分为周期检修、状态检修、其他检修三个等级。 3.2 周期检修 依据线路周期检修的管理要求确定设备检修。 3.3 状态检修 依据线路状态评价结果确定设备检修。 3.4 其他检修 周期、状态检修以外的检修工作。 4 设备技术参数 4.1 10.5kV架空线路光缆的基本参数表 10.5kV架空线路光缆的基本参数表见表1 表1 10.5kV架空线路光缆的基本参数表 名 称 参 数 备 注 型 号 ZR-YJV-3*70mm2 绞向 右 芯数 3 最大允许拉力kN 14 最小允许弯曲半径mm 810 5 检修周期与检修项目 5.1 检修间隔及检修停用时间的确定 5.1.1 检修间隔及检修停用时间的确定。 5.1.2 小修周期 每年一次。 5.1.3 大修周期 四年一次。 5.2 10.5kV架空线路的检修项目 10.5kV架空线路检修项目表见表2 表2 10.5kV架空线路检修项目表 装置名称 检修项
