沙湾水电站出线场设备检修规程

基础信息

标准简介

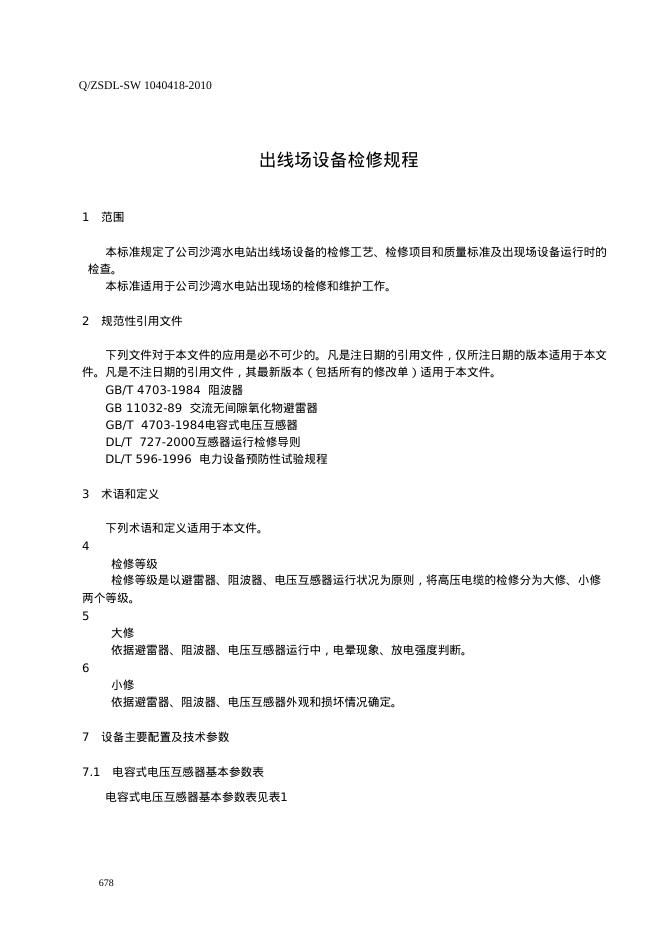

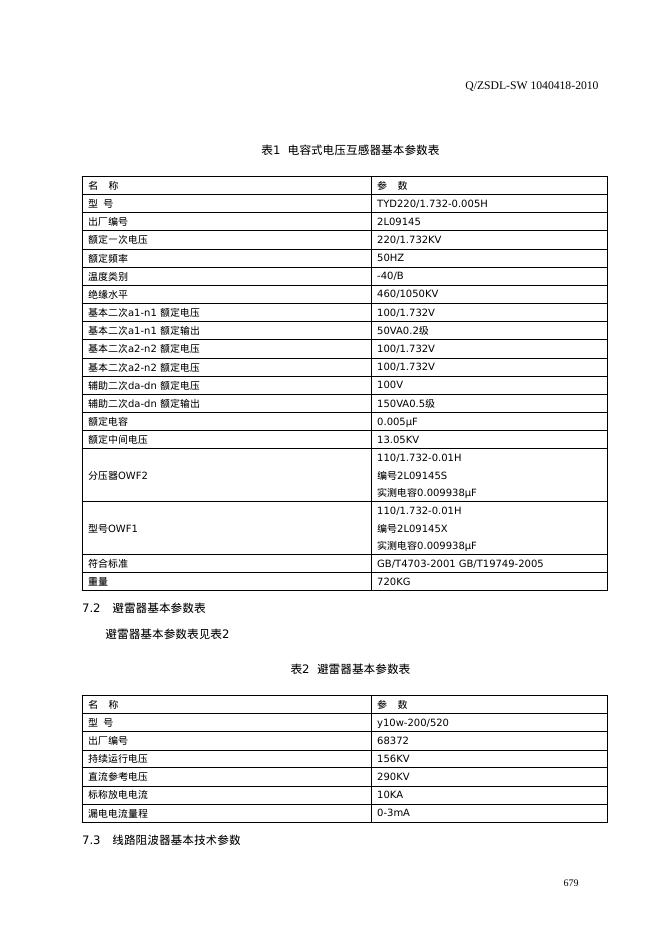

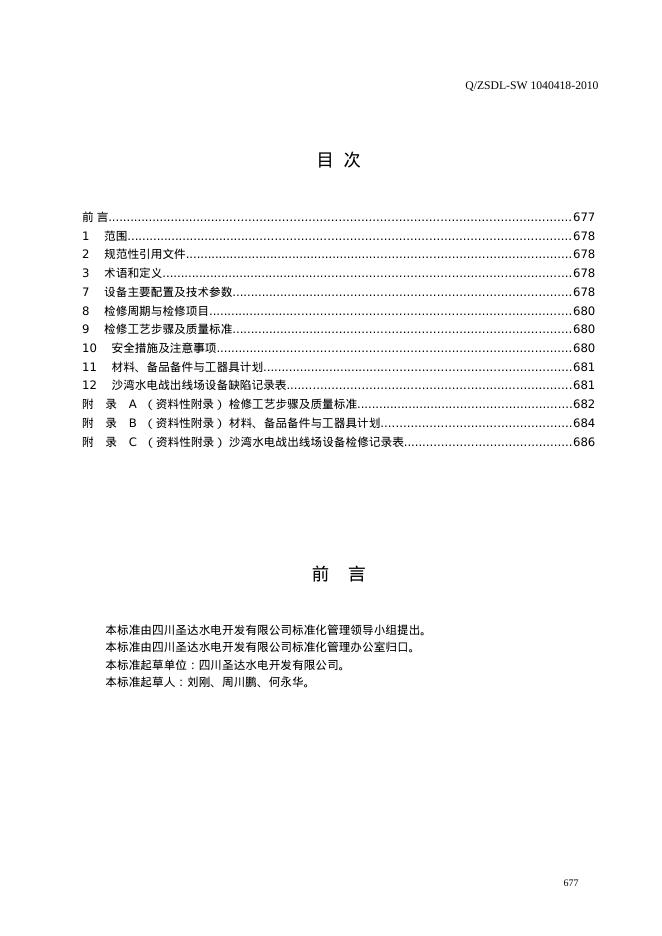

 ​ 目 次 前 言 677 1 范围 678 2 规范性引用文件 678 3 术语和定义 678 7 设备主要配置及技术参数 678 8 检修周期与检修项目 680 9 检修工艺步骤及质量标准 680 10 安全措施及注意事项 680 11 材料、备品备件与工器具计划 681 12 沙湾水电战出线场设备缺陷记录表 681 附 录 A （资料性附录） 检修工艺步骤及质量标准 682 附 录 B （资料性附录） 材料、备品备件与工器具计划 684 附 录 C （资料性附录） 沙湾水电战出线场设备检修记录表 686 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：刘刚、周川鹏、何永华。 出线场设备检修规程 1 范围 本标准规定了公司沙湾水电站出线场设备的检修工艺、检修项目和质量标准及出现场设备运行时的检查。 本标准适用于公司沙湾水电站出现场的检修和维护工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4703-1984 阻波器 GB 11032-89 交流无间隙氧化物避雷器 GB/T 4703-1984电容式电压互感器 DL/T 727-2000互感器运行检修导则 DL/T 596-1996 电力设备预防性试验规程 3 术语和定义 下列术语和定义适用于本文件。 4 检修等级 检修等级是以避雷器、阻波器、电压互感器运行状况为原则，将高压电缆的检修分为大修、小修两个等级。 5 大修 依据避雷器、阻波器、电压互感器运行中，电晕现象、放电强度判断。 6 小修 依据避雷器、阻波器、电压互感器外观和损坏情况确定。 7 设备主要配置及技术参数 7.1 电容式电压互感器基本参数表 电容式电压互感器基本参数表见表1 表1 电容式电压互感器基本参数表 名 称 参 数 型 号 TYD220/1.732-0.005H 出厂编号 2L09145 额定一次电压 220/1.732KV 额定频率 50HZ 温度类别 -40/B 绝缘水平 460/1050KV 基本二次a1-n1 额定电压 100/1.732V 基本二次a1-n1 额定输出 50VA0.2级 基本二次a2-n2 额定电压 100/1.732V 基本二次a2-n2 额定电压 100/1.732V 辅助二次da-dn 额定电压 100V 辅助二次da-dn 额定输出 150VA0.5级 额定电容 0.005μF 额定中间电压 13.05KV 分压器OWF2 110/1.732-0.01H 编号2L09145S 实测电容0.009938μF 型号OWF1
