沙湾水电站干式变压器检修规程

基础信息

标准简介

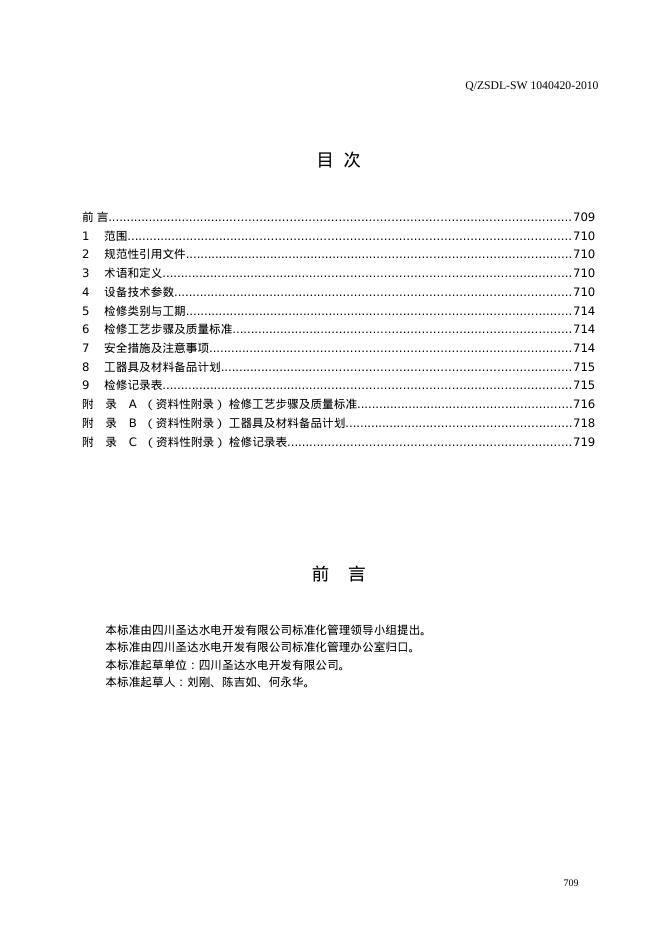

 ​ 目 次 前 言 709 1 范围 710 2 规范性引用文件 710 3 术语和定义 710 4 设备技术参数 710 5 检修类别与工期 714 6 检修工艺步骤及质量标准 714 7 安全措施及注意事项 714 8 工器具及材料备品计划 715 9 检修记录表 715 附 录 A （资料性附录） 检修工艺步骤及质量标准 716 附 录 B （资料性附录） 工器具及材料备品计划 718 附 录 C （资料性附录） 检修记录表 719 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：刘刚、陈吉如、何永华。 干式变压器检修规程 1 范围 本规程规定了公司沙湾水电站干式变压器的检修、维护周期、项目与质量要求。 本规程适用于公司沙湾水电站电厂干式变压器的维护及检修工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GBJ 232-82 电气装置安装工程施工及验收规范 GB 6450-86 干式电力变压器 GB 147-90 高压电气施工及验收规范 GB/T 19022-1 计量工作手册 GB 1094.1 电力变压器总则 DL 408-91 电业安全工作规程 DL/T 573-95 电力变压器检修导则 DL/T 596-96 电力设备预防性试验规程 JB/T 7631-94 变压器用电阻温度计 ZBK 4103-88 三相树脂绝缘干式电力变压器技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 检修等级 检修等级是以干式变压器运行状况为原则，将高压电缆的检修分为大修、小修、其他检修三个等级。 3.2 大修 依据干式变压器运行中，电晕现象、放电强度判断。 3.3 小修 依据干式变压器外观和损坏情况确定。 4 设备技术参数 4.1 厂高变91B、92B基本参数表 厂高变91B、92B基本参数表见表1 表1 厂高变91B、92B基本参数表 名 称 参 数 型 号 SCB10-2500/15.75 产品代号 1RB.717.5619.1n 额定电压 15.75kV 额定电流 91.64A 额定频率 50HZ 额定容量 1800kVA 相数 3相 联结组标号 DYn11 绝缘等级 F 绝缘水平 h.v.高压线路端子LI/AC 95/38 kV l.v.低压线路端子LI/AC 75/35 kV 4.2 厂用变81B、82B基本参数表 厂用变81B、82B基本参数表见表2 表2 厂用变81B、82B基本参数表 名 称 参 数 型 号 SCB10-1250/10 产品代号 I94101、I9410
