沙湾水电站配电装置检修规程 第1部分：400V系统

基础信息

标准简介

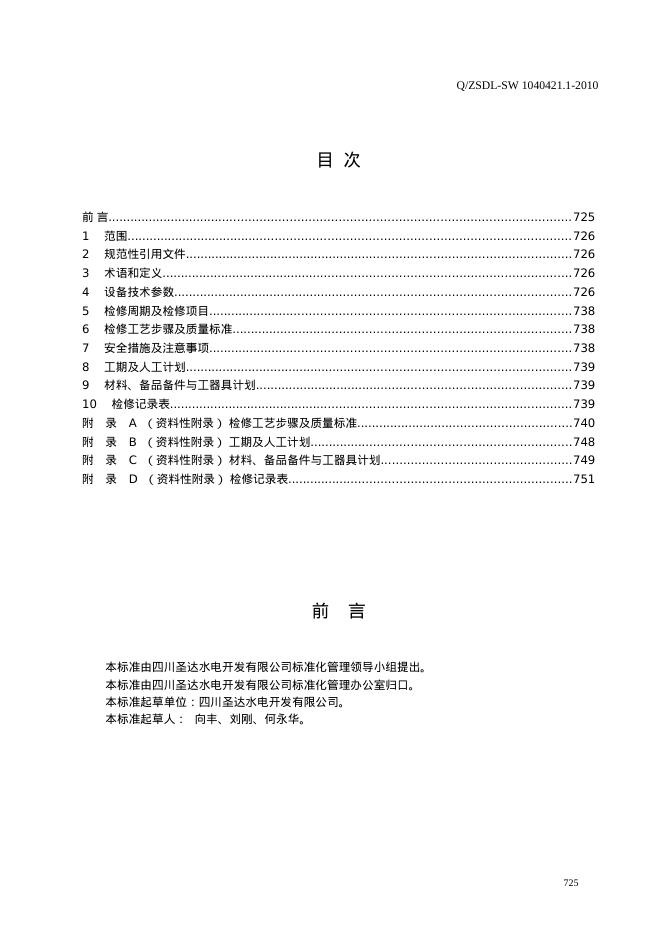

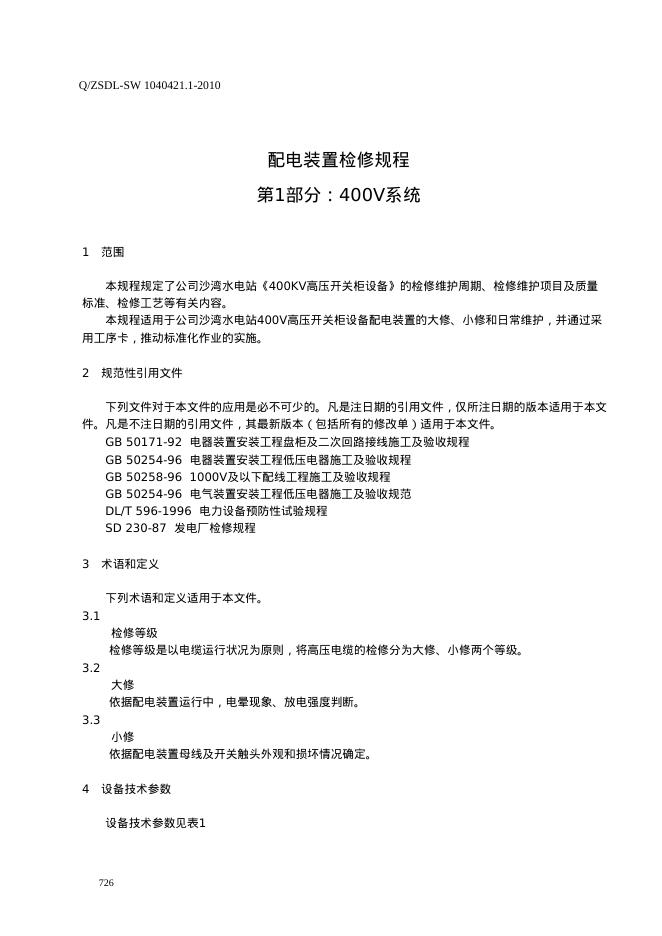

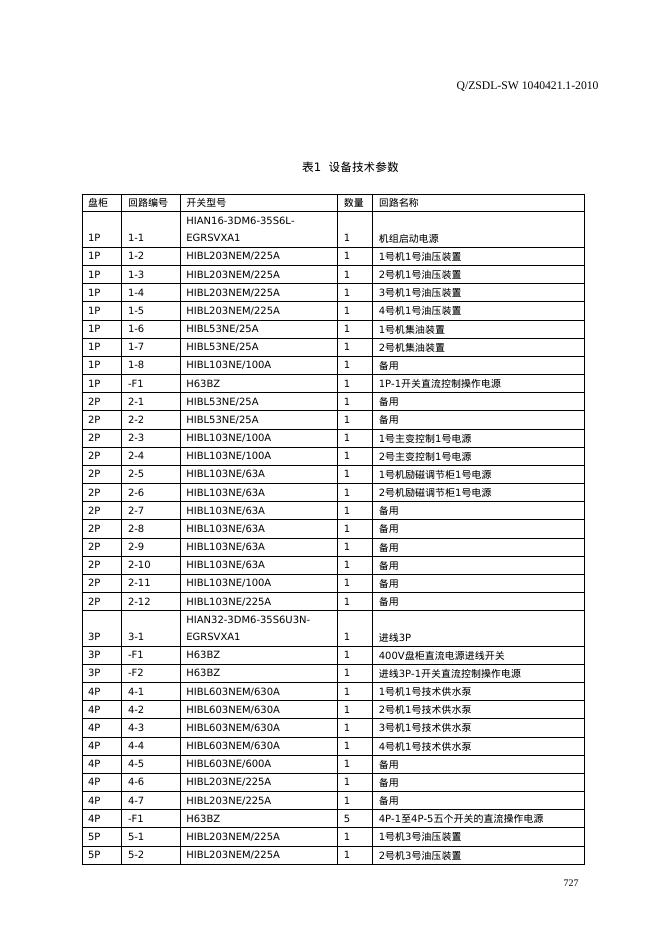

 ​ 目 次 前 言 725 1 范围 726 2 规范性引用文件 726 3 术语和定义 726 4 设备技术参数 726 5 检修周期及检修项目 738 6 检修工艺步骤及质量标准 738 7 安全措施及注意事项 738 8 工期及人工计划 739 9 材料、备品备件与工器具计划 739 10 检修记录表 739 附 录 A （资料性附录） 检修工艺步骤及质量标准 740 附 录 B （资料性附录） 工期及人工计划 748 附 录 C （资料性附录） 材料、备品备件与工器具计划 749 附 录 D （资料性附录） 检修记录表 751 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人： 向丰、刘刚、何永华。 配电装置检修规程 第1部分：400V系统 1 范围 本规程规定了公司沙湾水电站《400KV高压开关柜设备》的检修维护周期、检修维护项目及质量标准、检修工艺等有关内容。 本规程适用于公司沙湾水电站400V高压开关柜设备配电装置的大修、小修和日常维护，并通过采用工序卡，推动标准化作业的实施。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50171-92 电器装置安装工程盘柜及二次回路接线施工及验收规程 GB 50254-96 电器装置安装工程低压电器施工及验收规程 GB 50258-96 1000V及以下配线工程施工及验收规程 GB 50254-96 电气装置安装工程低压电器施工及验收规范 DL/T 596-1996 电力设备预防性试验规程 SD 230-87 发电厂检修规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 检修等级 检修等级是以电缆运行状况为原则，将高压电缆的检修分为大修、小修两个等级。 3.2 大修 依据配电装置运行中，电晕现象、放电强度判断。 3.3 小修 依据配电装置母线及开关触头外观和损坏情况确定。 4 设备技术参数 设备技术参数见表1 表1 设备技术参数 盘柜 回路编号 开关型号 数量 回路名称 1P 1-1 HIAN16-3DM6-35S6L-EGRSVXA1 1 机组启动电源 1P 1-2 HIBL203NEM/225A 1 1号机1号油压装置 1P 1-3 HIBL203NEM/225A 1 2号机1号油压装置 1P 1-4 HIBL203NEM/225A 1 3号机1号油压装置 1P 1-5 HIBL203NEM/225A 1 4号机1号油压装置 1P 1-6 HIBL53NE/25A 1 1号机集油装置 1P 1-7 HIBL53NE/25A
