沙湾水电站配电装置检修规程 第2部分：10kV系统

基础信息

标准简介

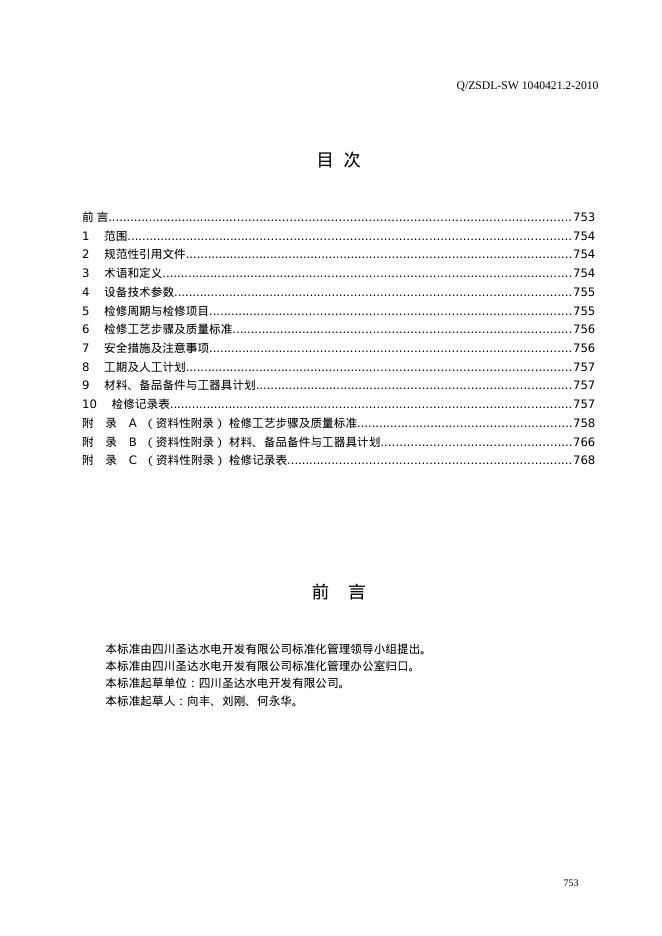

 ​ 目 次 前 言 753 1 范围 754 2 规范性引用文件 754 3 术语和定义 754 4 设备技术参数 755 5 检修周期与检修项目 755 6 检修工艺步骤及质量标准 756 7 安全措施及注意事项 756 8 工期及人工计划 757 9 材料、备品备件与工器具计划 757 10 检修记录表 757 附 录 A （资料性附录） 检修工艺步骤及质量标准 758 附 录 B （资料性附录） 材料、备品备件与工器具计划 766 附 录 C （资料性附录） 检修记录表 768 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：向丰、刘刚、何永华。 配电装置检修规程 第2部分：10kV系统 1 范围 本规程规定了公司沙湾水电站10KV高压开关柜设备的检修维护周期、检修维护项目及质量标准、检修工艺等有关内容。 本规程适用于公司沙湾水电站10KV高压开关柜设备配电装置的大修、小修和日常维护，并通过采用工序卡，推动标准化作业的实施。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GBJ147-90 电气装置安装高压电气施工验收规范 GB50150-91 电气装置安装工程电气设备交接试验标准 GB 3906-1991 3kV～35kV交流金属封闭开关设备 GB50171-92 电气装置安装盘柜及二次回路接线施工及验收规范 GB 50254-96 电气装置安装工程高压电器施工及验收规范 DL/T 596-2005 电力设备预防性试验规程 SD 230-2003 发电厂检修规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 检修等级 检修等级是以高压开关柜运行状况为原则，将高压开关的检修分为大修、小修、其他检修三个等级。 3.2 大修 依据高压开关柜运行中，设备运行电流大小、电晕现象、放电强度判断。 3.3 小修 依据高压开关柜运行年限确定。 3.4 其他检修 根据设备运行环境条件，确定有针对性检修。 4 设备技术参数 设备技术参数见表1 表1 设备技术参数 10kV高压开关柜 设备规格、型号 KYN28-12-07 设备生产厂家 江苏向荣电气有限责任公司 设备出厂日期 出厂编号 1038012 设备主要技术参数 额定电压：12kV 频率：50HZ 设计等级：0类 防护等级IP：IP4X 序 号 附 件 名 称 规格、型号 生 产 厂 家 1 一体化真空断路器 VD4/Z 12.12.25 2 高压熔断器 XRNP-10-0.5A 3 避雷器 HY5WZ-17/45 4 电流互感器 LZZBJ
