沙湾水电站配电装置检修规程 第3部分：15.75kV系统

基础信息

标准简介

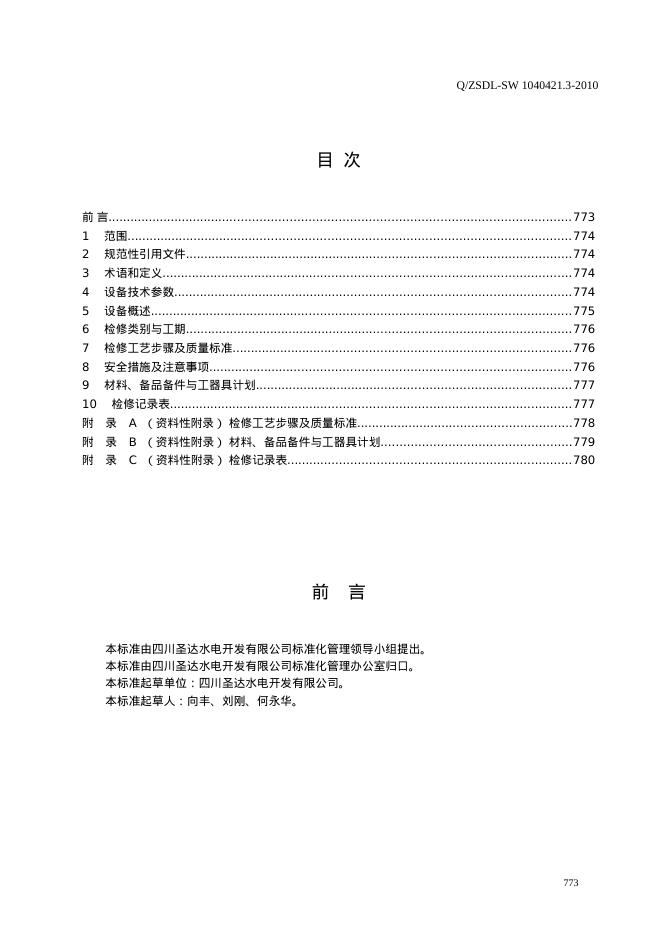

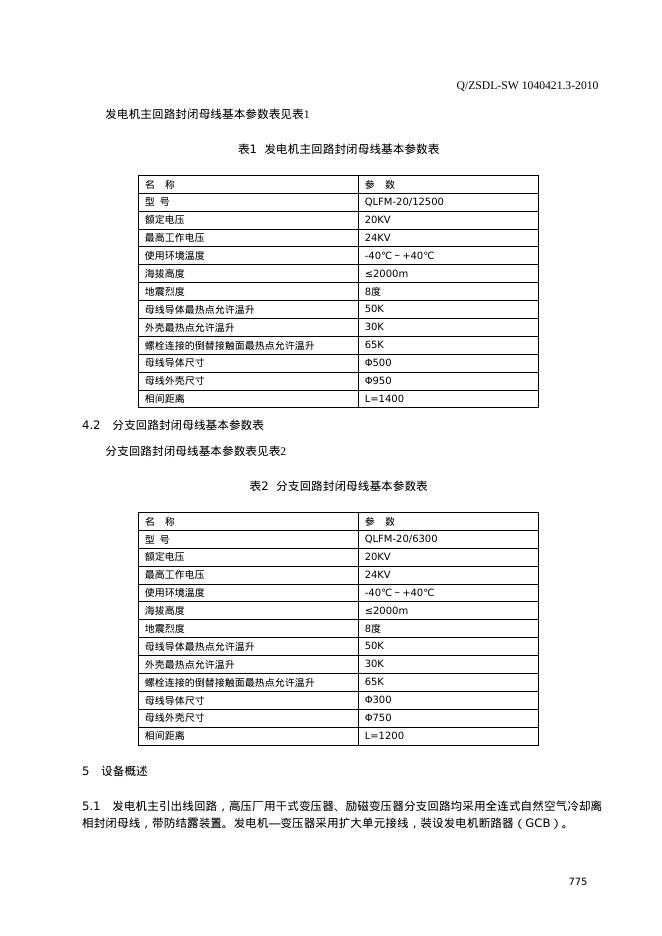

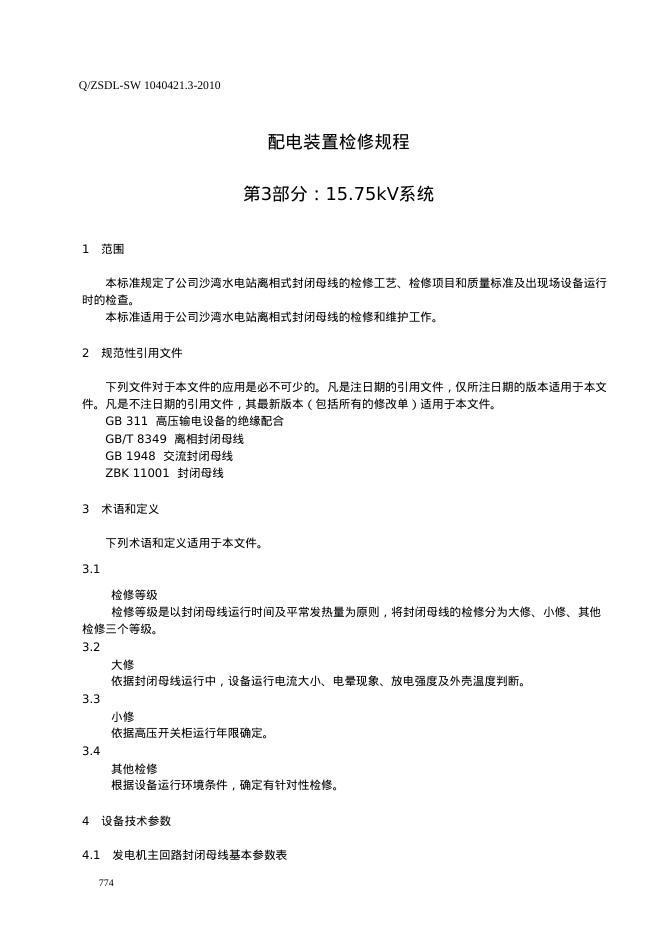

 ​ 目 次 前 言 773 1 范围 774 2 规范性引用文件 774 3 术语和定义 774 4 设备技术参数 774 5 设备概述 775 6 检修类别与工期 776 7 检修工艺步骤及质量标准 776 8 安全措施及注意事项 776 9 材料、备品备件与工器具计划 777 10 检修记录表 777 附 录 A （资料性附录） 检修工艺步骤及质量标准 778 附 录 B （资料性附录） 材料、备品备件与工器具计划 779 附 录 C （资料性附录） 检修记录表 780 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：向丰、刘刚、何永华。 配电装置检修规程 第3部分：15.75kV系统 1 范围 本标准规定了公司沙湾水电站离相式封闭母线的检修工艺、检修项目和质量标准及出现场设备运行时的检查。 本标准适用于公司沙湾水电站离相式封闭母线的检修和维护工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 311 高压输电设备的绝缘配合 GB/T 8349 离相封闭母线 GB 1948 交流封闭母线 ZBK 11001 封闭母线 3 术语和定义 下列术语和定义适用于本文件。 3.1 检修等级 检修等级是以封闭母线运行时间及平常发热量为原则，将封闭母线的检修分为大修、小修、其他检修三个等级。 3.2 大修 依据封闭母线运行中，设备运行电流大小、电晕现象、放电强度及外壳温度判断。 3.3 小修 依据高压开关柜运行年限确定。 3.4 其他检修 根据设备运行环境条件，确定有针对性检修。 4 设备技术参数 4.1 发电机主回路封闭母线基本参数表 发电机主回路封闭母线基本参数表见表1 表1 发电机主回路封闭母线基本参数表 名 称 参 数 型 号 QLFM-20/12500 额定电压 20KV 最高工作电压 24KV 使用环境温度 -40℃～+40℃ 海拔高度 ≤2000m 地震烈度 8度 母线导体最热点允许温升 50K 外壳最热点允许温升 30K 螺栓连接的倒替接触面最热点允许温升 65K 母线导体尺寸 Φ500 母线外壳尺寸 Φ950 相间距离 L=1400 4.2 分支回路封闭母线基本参数表 分支回路封闭母线基本参数表见表2 表2 分支回路封闭母线基本参数表 名 称 参 数 型 号 QLFM-20/6300 额定电压 20KV 最高工作电压 24KV 使用环境温度 -40℃～+40℃ 海拔高度 ≤2000m 地震烈度 8度 母线导体最热点允许温升 50K 外壳最热点允许温升 30K 螺栓连接的倒替接触
