沙湾水电站工业电视系统检修规程

基础信息

标准简介

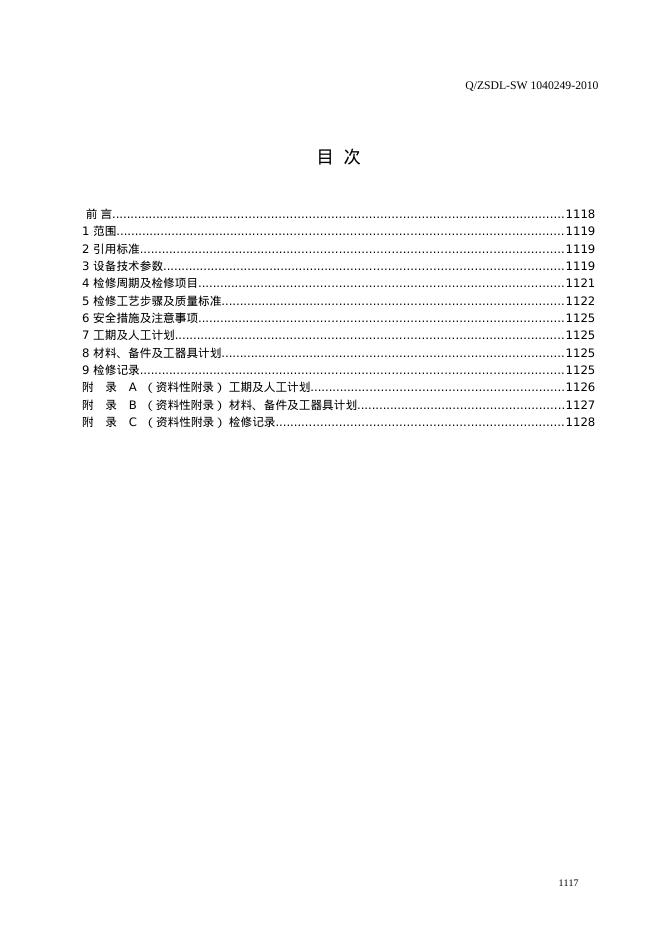

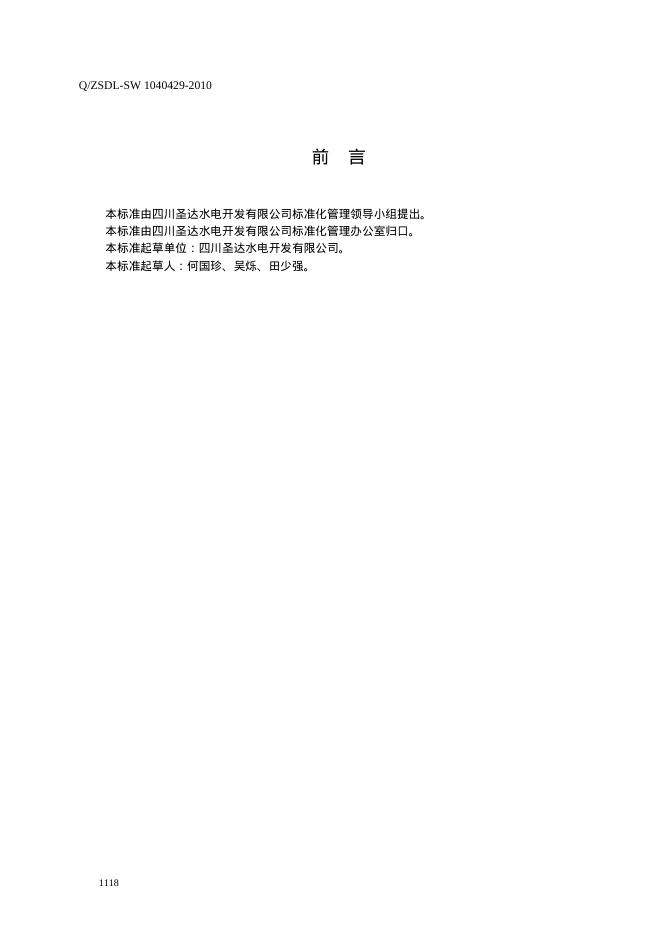

 ​ 目 次 ​ 前 言 1118 1 范围 1119 2 引用标准 1119 3 设备技术参数 1119 4 检修周期及检修项目 1121 5 检修工艺步骤及质量标准 1122 6 安全措施及注意事项 1125 7 工期及人工计划 1125 8 材料、备件及工器具计划 1125 9 检修记录 1125 附 录 A （资料性附录） 工期及人工计划 1126 附 录 B （资料性附录） 材料、备件及工器具计划 1127 附 录 C （资料性附录） 检修记录 1128 ​ 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：何国珍、吴烁、田少强。 工业电视系统检修规程 1 范围 本规程规定了公司沙湾水电站工业电视系统设备的检修项目及周期、检修工艺步骤及质量标准、安全措施及注意事项、工期及人工计划、材料备件及工器具计划、检修记录等。 本规程适用于公司沙湾水电站厂区、取水枢纽、泄洪设施工业电视设备的检修维护及管理工作。 2 引用标准 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/J 115-87 工业电视系统工程设计规范 GB 12663-90 防盗报警监控器通用技术条件 GB 14861-93 应用电视设备安全要求及试验方法 GB 50198-94 民用闭路电视系统工程技术规范 3 设备技术参数 设备技术参数见表1 表1 设备技术参数表 序号 设备名称型号 技术参数 安装地点 1 HP xw4600视频分发服务器 电源环境：AC 220±10％V 操作系统：WINDOWS2000 压缩规范：MPEG-1 储藏温度：-20～70℃ 工作温度：10～40℃ 音视频路数：16路 报警输入/输出路数：8/8路 存储容量：4×80Gb 分辨率：1024×768@32K 显示帧速：25帧/秒 恢复帧速：25帧/秒 显示清晰度：>300线 录像质量（可调）：2H—7H/Gb 录像清晰度（4H/G）：>230线 手动录像、计划录像、移动录像、报警录像：有 检索回放：有 沙湾水电站中控室 表1 设备技术参数表（续） 序号 设备名称型号 技术参数 安装地点 HP xw4600视频分发服务器 报警控制：有 云台控制：有 音频实时监听：有 用户管理：有 日志记录、交班记录：有 视频接口：BNC 音频接口：BNC 报警接口：485 云台接口：485 外形尺寸：177（高）×482（宽）×452（深）mm 重量：20Kg 沙湾水电站中控室 2 AC-515KD-4A-IP 220倍变焦球型网络摄像机 电源环境：AC 24V 功率：18W 环境温度
