沙湾水电站通信系统检修规程

基础信息

标准简介

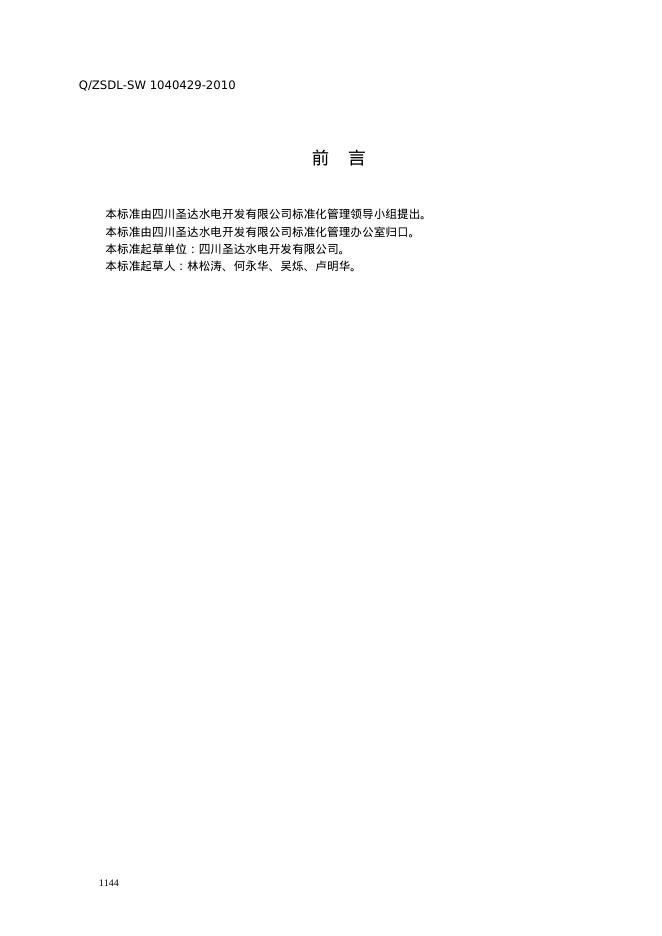

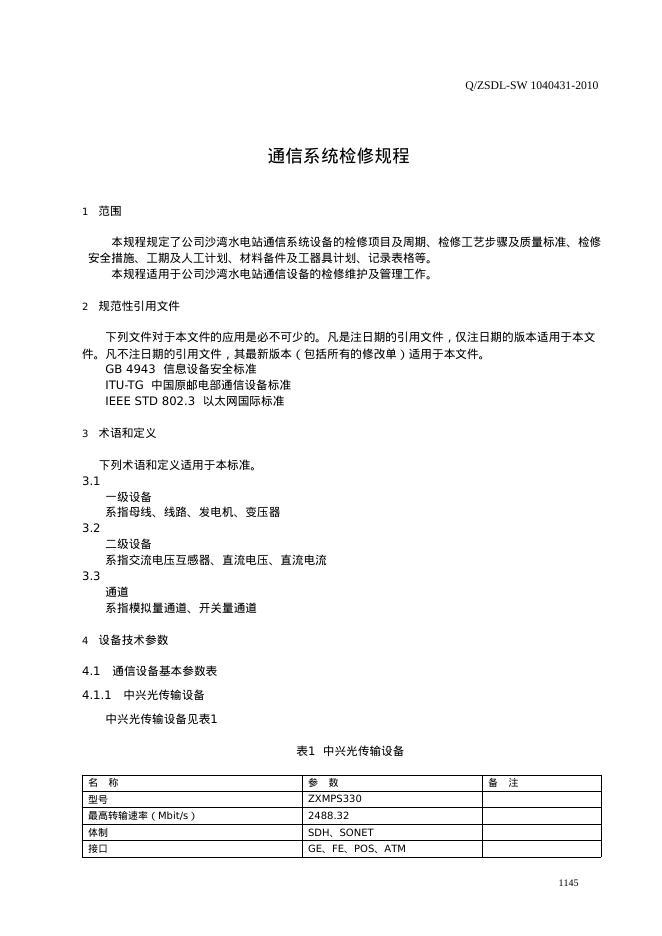

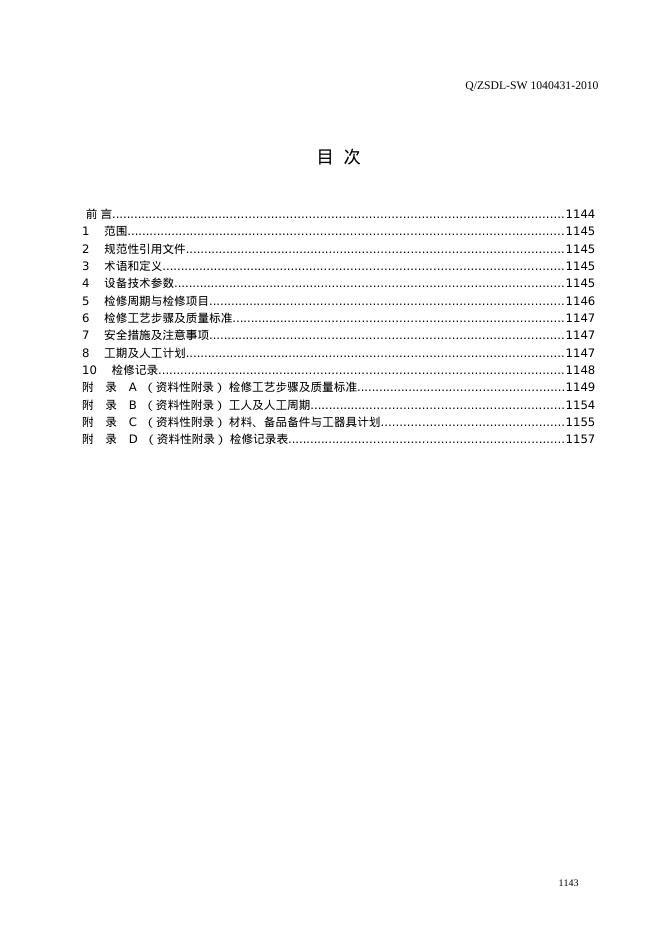

 ​ 目 次 ​ 前 言 1144 1 范围 1145 2 规范性引用文件 1145 3 术语和定义 1145 4 设备技术参数 1145 5 检修周期与检修项目 1146 6 检修工艺步骤及质量标准 1147 7 安全措施及注意事项 1147 8 工期及人工计划 1147 10 检修记录 1148 附 录 A （资料性附录） 检修工艺步骤及质量标准 1149 附 录 B （资料性附录） 工人及人工周期 1154 附 录 C （资料性附录） 材料、备品备件与工器具计划 1155 附 录 D （资料性附录） 检修记录表 1157 ​ 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：林松涛、何永华、吴烁、卢明华。 通信系统检修规程 1 范围 本规程规定了公司沙湾水电站通信系统设备的检修项目及周期、检修工艺步骤及质量标准、检修安全措施、工期及人工计划、材料备件及工器具计划、记录表格等。 本规程适用于公司沙湾水电站通信设备的检修维护及管理工作。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 4943 信息设备安全标准 ITU-TG 中国原邮电部通信设备标准 IEEE STD 802.3 以太网国际标准 3 术语和定义 下列术语和定义适用于本标准。 3.1 一级设备 系指母线、线路、发电机、变压器 3.2 二级设备 系指交流电压互感器、直流电压、直流电流 3.3 通道 系指模拟量通道、开关量通道 4 设备技术参数 4.1 通信设备基本参数表 4.1.1 中兴光传输设备 中兴光传输设备见表1 表1 中兴光传输设备 名 称 参 数 备 注 型号 ZXMPS330 最高转输速率（Mbit/s） 2488.32 体制 SDH、SONET 接口 GE、FE、POS、ATM 网管类型 ZXONME300 表1 中兴光传输设备(续) 名 称 参 数 备 注 设备外型尺寸（mm） 200*600*300 额定工作电压（V） -48 额定工作电流（A） 6 电压标称值（V） -48DC 电压波动范围（V） -57～-40DC 最大功耗（W） 500 4.1.2 哈里斯程控交换机 哈里斯程控交换机见表2 表2 哈里斯程控交换机 名 称 参 数 备 注 型号 HARRIS 20-20 工作电压（V） DC-48（-15%～+20%） 信令方式 DTMF、IUT-TR2、MFC、中国七号信令 普通分机环阻（Ω） 1200 (包括分机) 特殊分机环阻（Ω） 1900 (包括分机) 漏阻（Ω） 20k 环路及地启动中继器环阻（Ω）
