沙湾水电站安全稳定控制装置检修规程

基础信息

标准简介

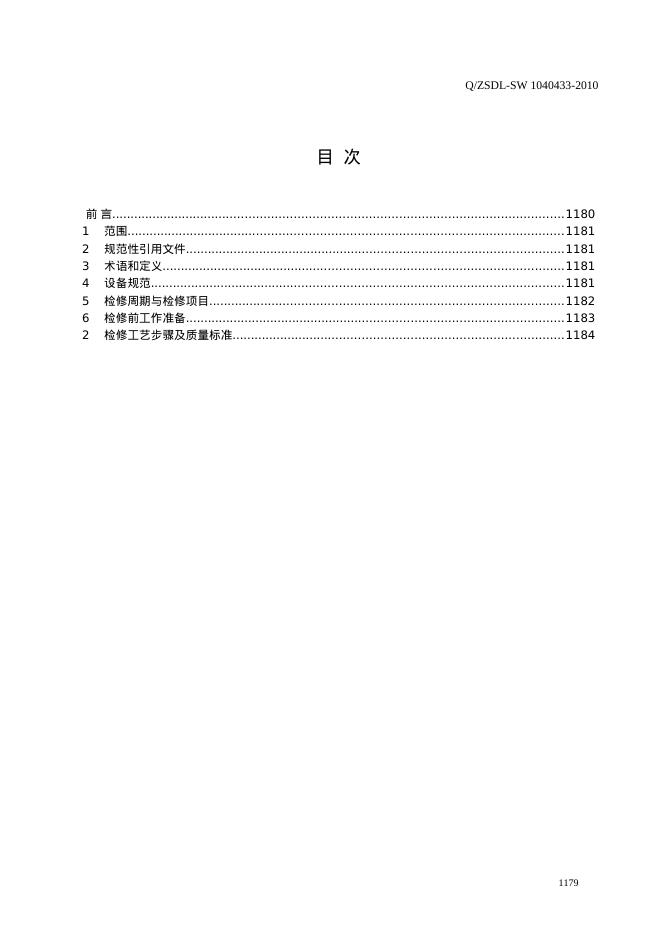

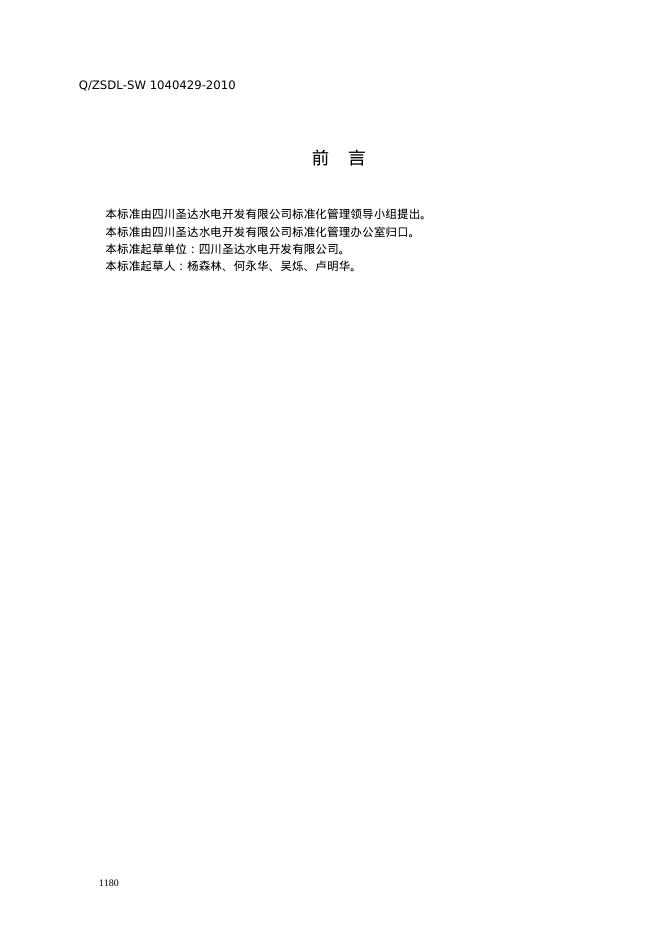

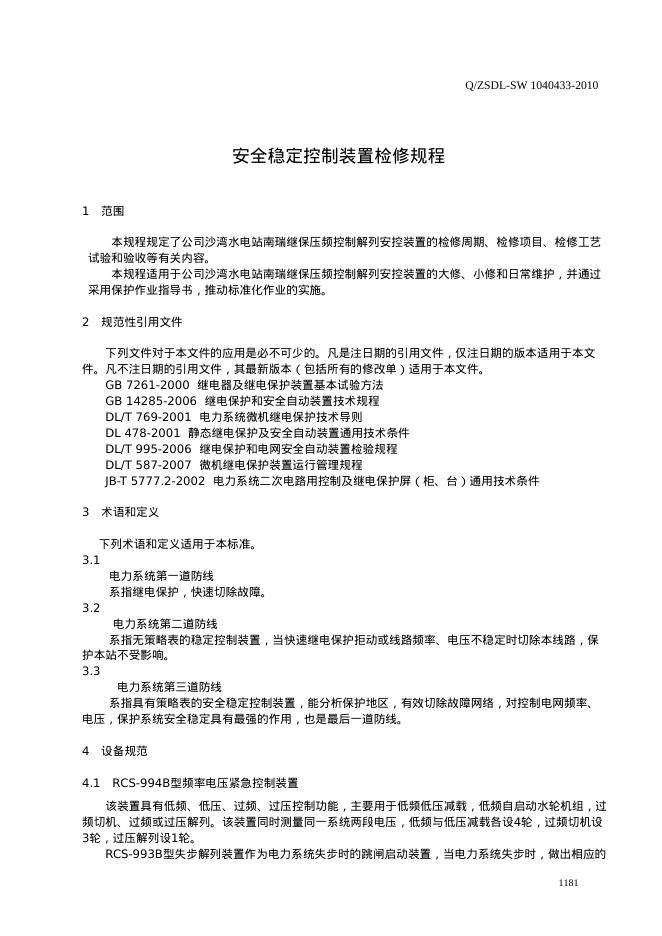

 ​ 目 次 ​ 前 言 1180 1 范围 1181 2 规范性引用文件 1181 3 术语和定义 1181 4 设备规范 1181 5 检修周期与检修项目 1182 6 检修前工作准备 1183 2 检修工艺步骤及质量标准 1184 ​ 前 言 本标准由四川圣达水电开发有限公司标准化管理领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准起草人：杨森林、何永华、吴烁、卢明华。 安全稳定控制装置检修规程 1 范围 本规程规定了公司沙湾水电站南瑞继保压频控制解列安控装置的检修周期、检修项目、检修工艺、试验和验收等有关内容。 本规程适用于公司沙湾水电站南瑞继保压频控制解列安控装置的大修、小修和日常维护，并通过采用保护作业指导书，推动标准化作业的实施。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 7261-2000 继电器及继电保护装置基本试验方法 GB 14285-2006 继电保护和安全自动装置技术规程 DL/T 769-2001 电力系统微机继电保护技术导则 DL 478-2001 静态继电保护及安全自动装置通用技术条件 DL/T 995-2006 继电保护和电网安全自动装置检验规程 DL/T 587-2007 微机继电保护装置运行管理规程 JB-T 5777.2-2002 电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件 3 术语和定义 下列术语和定义适用于本标准。 3.1 电力系统第一道防线 系指继电保护，快速切除故障。 3.2 电力系统第二道防线 系指无策略表的稳定控制装置，当快速继电保护拒动或线路频率、电压不稳定时切除本线路，保护本站不受影响。 3.3 电力系统第三道防线 系指具有策略表的安全稳定控制装置，能分析保护地区，有效切除故障网络，对控制电网频率、电压，保护系统安全稳定具有最强的作用，也是最后一道防线。 4 设备规范 4.1 RCS-994B型频率电压紧急控制装置 该装置具有低频、低压、过频、过压控制功能，主要用于低频低压减载，低频自启动水轮机组，过频切机、过频或过压解列。该装置同时测量同一系统两段电压，低频与低压减载各设4轮，过频切机设3轮，过压解列设1轮。 RCS-993B型失步解列装置作为电力系统失步时的跳闸启动装置，当电力系统失步时，做出相应的处理，解列、切机、切负荷或启动其它使系统再同期的控制措施。 沙湾水电站南瑞继保压频控制解列安控装置启用过压解列功能，动作结果跳220KV圣德线251QF、220KV圣天二线252QF。 4.2 UFV-200M 型多功能解列装置基本型 该装置主要用于检测线路或线路断面的运行情况，
