配电装置维护检修规程

基础信息

标准简介

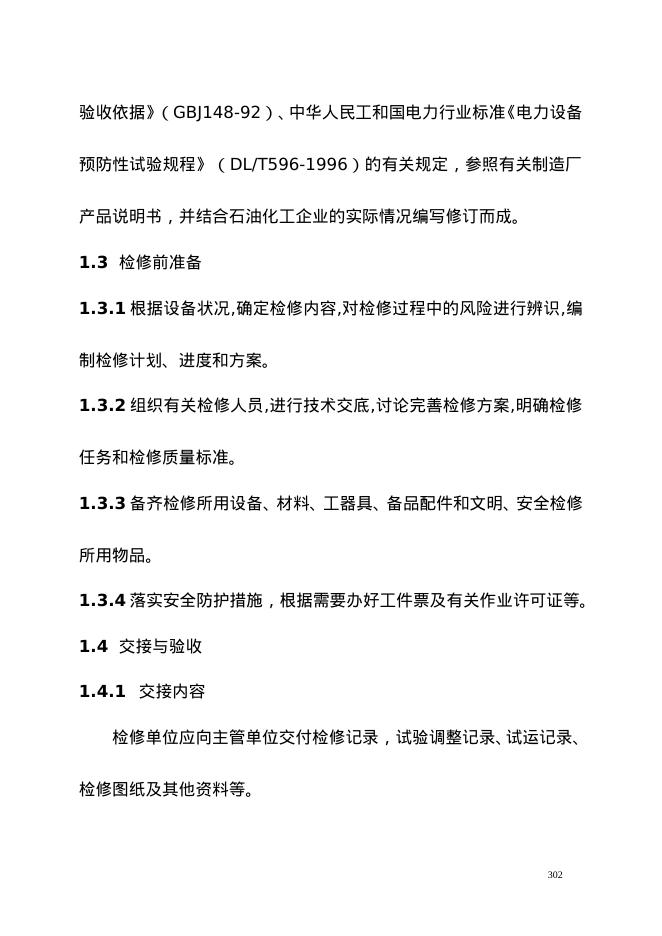

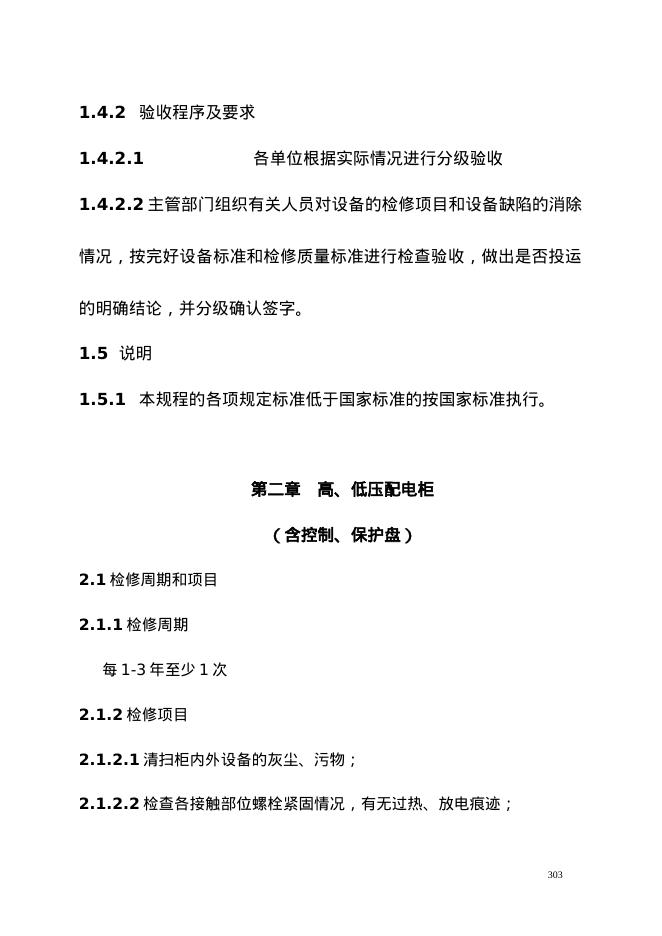

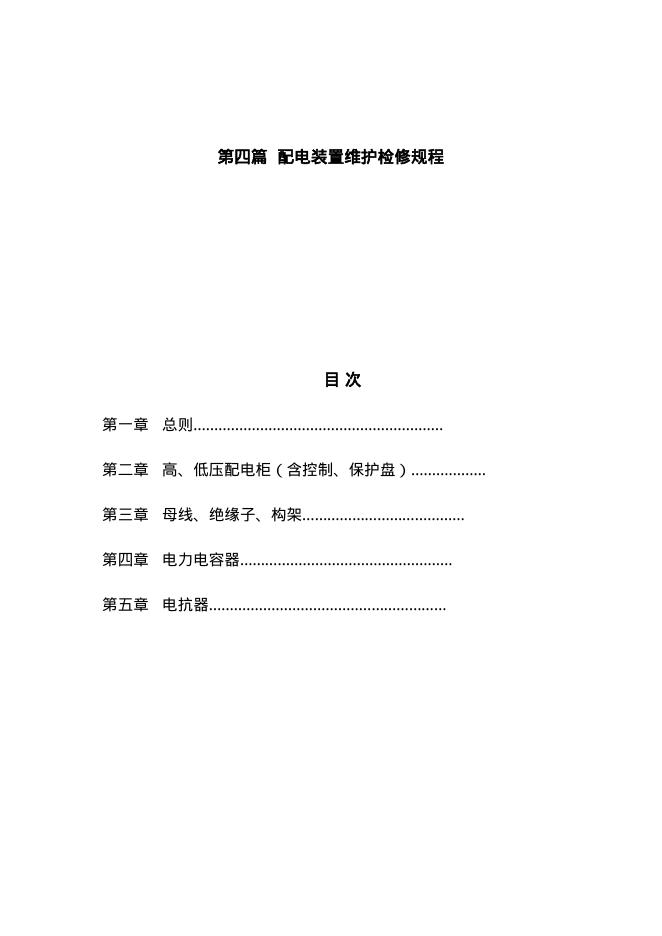

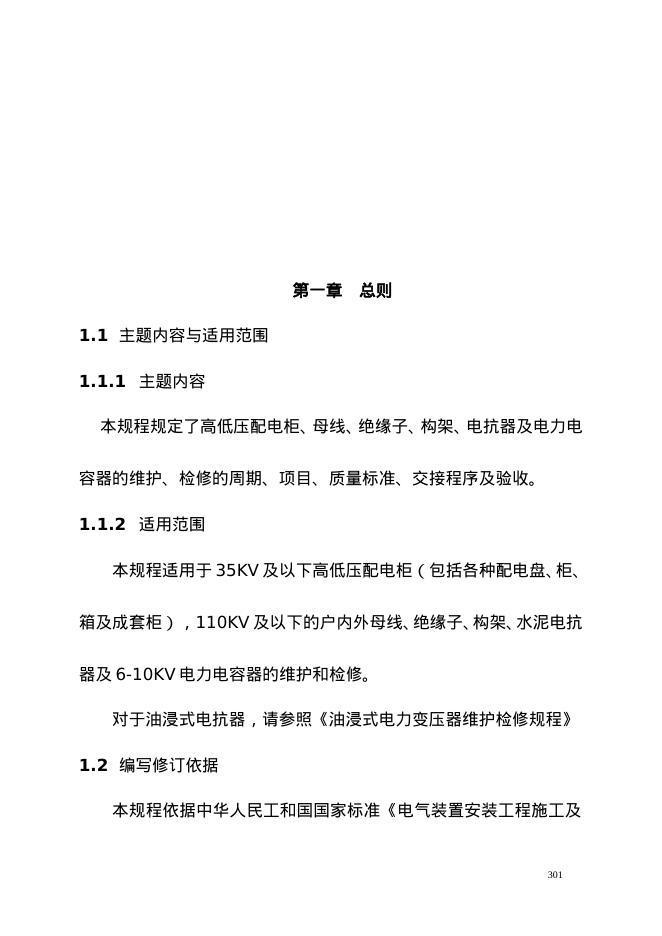

 第四篇 配电装置维护检修规程 目 次 第一章 总则…………………………………………………… 第二章 高、低压配电柜（含控制、保护盘）……………… 第三章 母线、绝缘子、构架………………………………… 第四章 电力电容器…………………………………………… 第五章 电抗器………………………………………………… 第一章 总则 1.1 主题内容与适用范围 1.1.1 主题内容 本规程规定了高低压配电柜、母线、绝缘子、构架、电抗器及电力电容器的维护、检修的周期、项目、质量标准、交接程序及验收。 1.1.2 适用范围 本规程适用于35KV及以下高低压配电柜（包括各种配电盘、柜、箱及成套柜），110KV及以下的户内外母线、绝缘子、构架、水泥电抗器及6-10KV电力电容器的维护和检修。 对于油浸式电抗器，请参照《油浸式电力变压器维护检修规程》 1.2 编写修订依据 本规程依据中华人民工和国国家标准《电气装置安装工程施工及验收依据》（GBJ148-92）、中华人民工和国电力行业标准《电力设备预防性试验规程》（DL/T596-1996）的有关规定，参照有关制造厂产品说明书，并结合石油化工企业的实际情况编写修订而成。 1.3 检修前准备 1.3.1根据设备状况,确定检修内容,对检修过程中的风险进行辨识,编制检修计划、进度和方案。 1.3.2组织有关检修人员,进行技术交底,讨论完善检修方案,明确检修任务和检修质量标准。 1.3.3备齐检修所用设备、材料、工器具、备品配件和文明、安全检修所用物品。 1.3.4落实安全防护措施，根据需要办好工件票及有关作业许可证等。 1.4 交接与验收 1.4.1 交接内容 检修单位应向主管单位交付检修记录，试验调整记录、试运记录、检修图纸及其他资料等。 1.4.2 验收程序及要求 1.4.2.1 各单位根据实际情况进行分级验收 1.4.2.2主管部门组织有关人员对设备的检修项目和设备缺陷的消除情况，按完好设备标准和检修质量标准进行检查验收，做出是否投运的明确结论，并分级确认签字。 1.5 说明 1.5.1 本规程的各项规定标准低于国家标准的按国家标准执行。 第二章 高、低压配电柜 （含控制、保护盘） 2.1检修周期和项目 2.1.1检修周期 每1-3年至少1次 2.1.2检修项目 2.1.2.1清扫柜内外设备的灰尘、污物； 2.1.2.2检查各接触部位螺栓紧固情况，有无过热、放电痕迹； 2.1.2.3检查主回路元器件，继电器，保护模块，测量仪表及二次回路的完好情况； 2.1.2.4检查防误联锁装置的性能和动作情况； 2.1.2.5检查抽屉式配电柜和手车式配电柜的抽屉，手车动作情况； 2.1.2.6 检查照明装置的完好情况； 2.1.2.7 检查接地装置的完好情况； 2.1.2.8 检查充油设备的油位、油质并消除渗漏缺陷； 2.1.2.9 检查高、
