低压电器维护检修规程

基础信息

标准简介

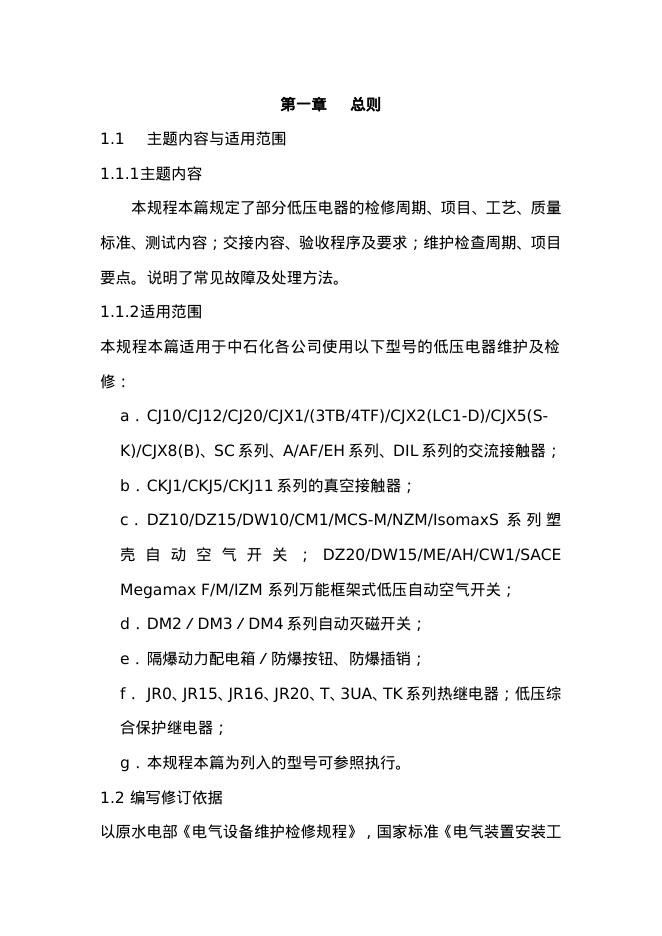

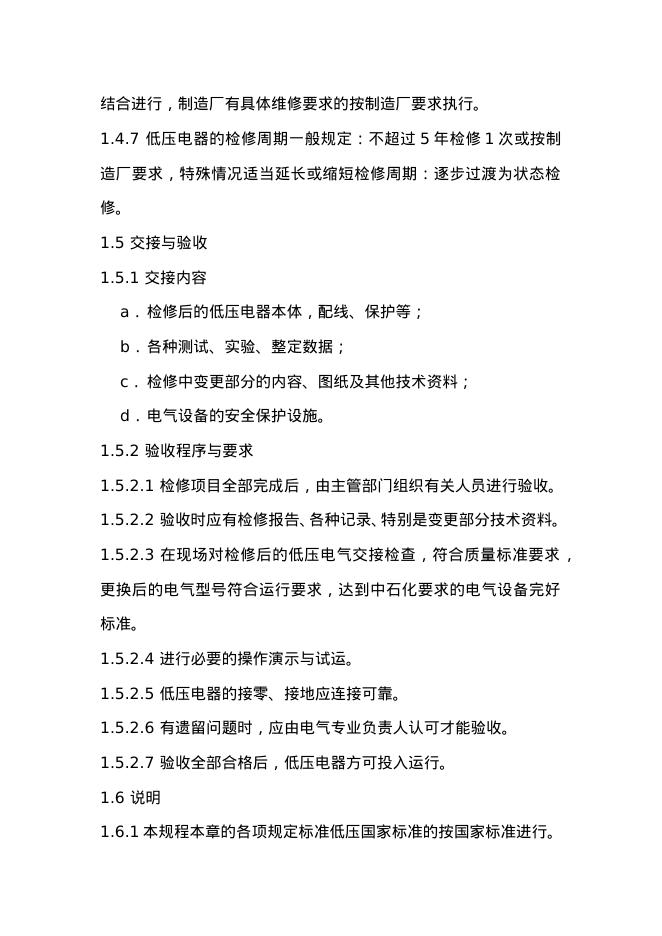

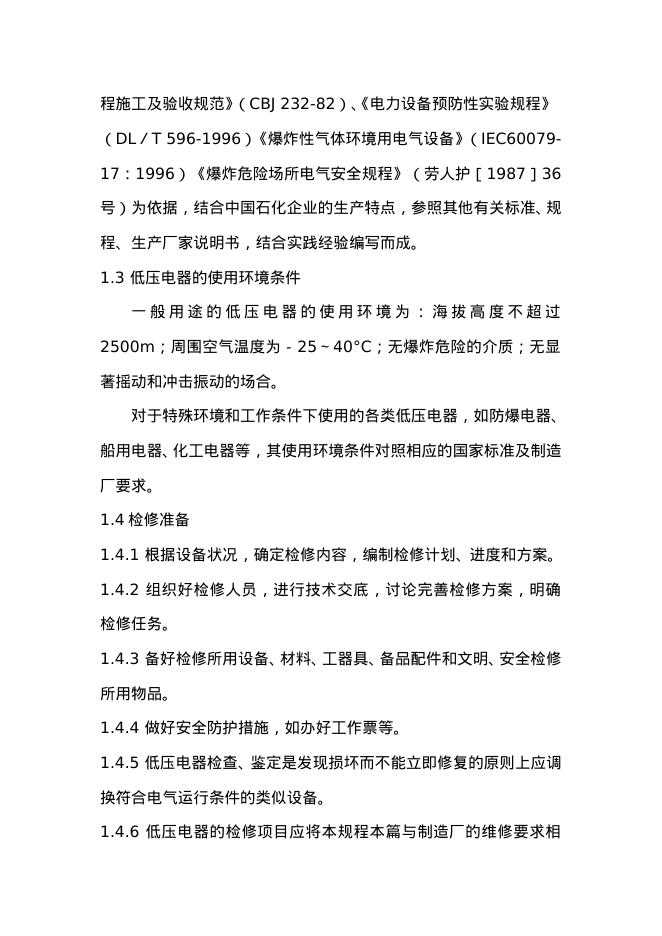

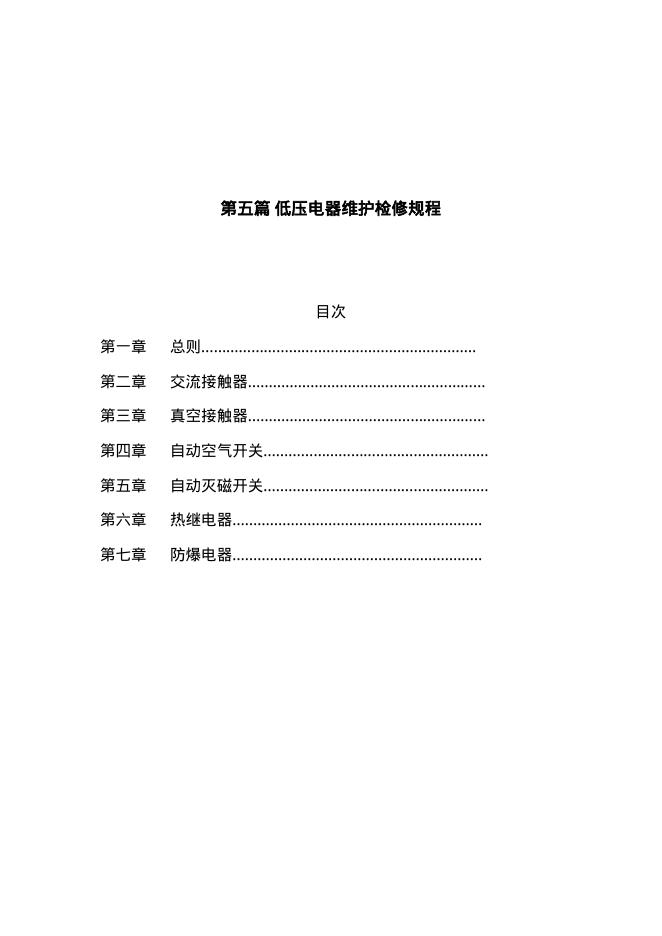

 第五篇 低压电器维护检修规程 目次 第一章 总则………………………………………………………… 第二章 交流接触器………………………………………………… 第三章 真空接触器………………………………………………… 第四章 自动空气开关……………………………………………… 第五章 自动灭磁开关……………………………………………… 第六章 热继电器…………………………………………………… 第七章 防爆电器…………………………………………………… 第一章 总则 1.1 主题内容与适用范围 1.1.1 主题内容 本规程本篇规定了部分低压电器的检修周期、项目、工艺、质量标准、测试内容；交接内容、验收程序及要求；维护检查周期、项目要点。说明了常见故障及处理方法。 1.1.2 适用范围 本规程本篇适用于中石化各公司使用以下型号的低压电器维护及检修： a． CJ10/CJ12/CJ20/CJX1/(3TB/4TF)/CJX2(LC1-D)/CJX5(S-K)/CJX8(B)、SC系列、A/AF/EH系列、DIL系列的交流接触器； b． CKJ1/CKJ5/CKJ11系列的真空接触器； c． DZ10/DZ15/DW10/CM1/MCS-M/NZM/IsomaxS系列塑壳自动空气开关；DZ20/DW15/ME/AH/CW1/SACE Megamax F/M/IZM 系列万能框架式低压自动空气开关； d． DM2／DM3／DM4系列自动灭磁开关； e． 隔爆动力配电箱／防爆按钮、防爆插销； f． JR0、JR15、JR16、JR20、T、3UA、TK系列热继电器；低压综合保护继电器； g． 本规程本篇为列入的型号可参照执行。 1.2 编写修订依据 以原水电部《电气设备维护检修规程》，国家标准《电气装置安装工程施工及验收规范》（CBJ 232-82）、《电力设备预防性实验规程》（DL／T 596-1996）《爆炸性气体环境用电气设备》（IEC60079-17：1996）《爆炸危险场所电气安全规程》（劳人护［1987］36号）为依据，结合中国石化企业的生产特点，参照其他有关标准、规程、生产厂家说明书，结合实践经验编写而成。 1.3 低压电器的使用环境条件 一般用途的低压电器的使用环境为：海拔高度不超过2500m；周围空气温度为－25～40°C；无爆炸危险的介质；无显著摇动和冲击振动的场合。 对于特殊环境和工作条件下使用的各类低压电器，如防爆电器、船用电器、化工电器等，其使用环境条件对照相应的国家标准及制造厂要求。 1.4检修准备 1.4.1 根据设备状况，确定检修内容，编制检修计划、进度和方案。 1.4.2 组织好检修人员，进行技术交底，讨论完善检修方案，明确检修任务。 1.4.3 备好检修所用设备、材料、工器具、备品配件和文明、安全检修所用物品。 1.4.4 做好安全防护措施，如
