电器设备－接地及过电压保护装置维护检修规程

基础信息

标准简介

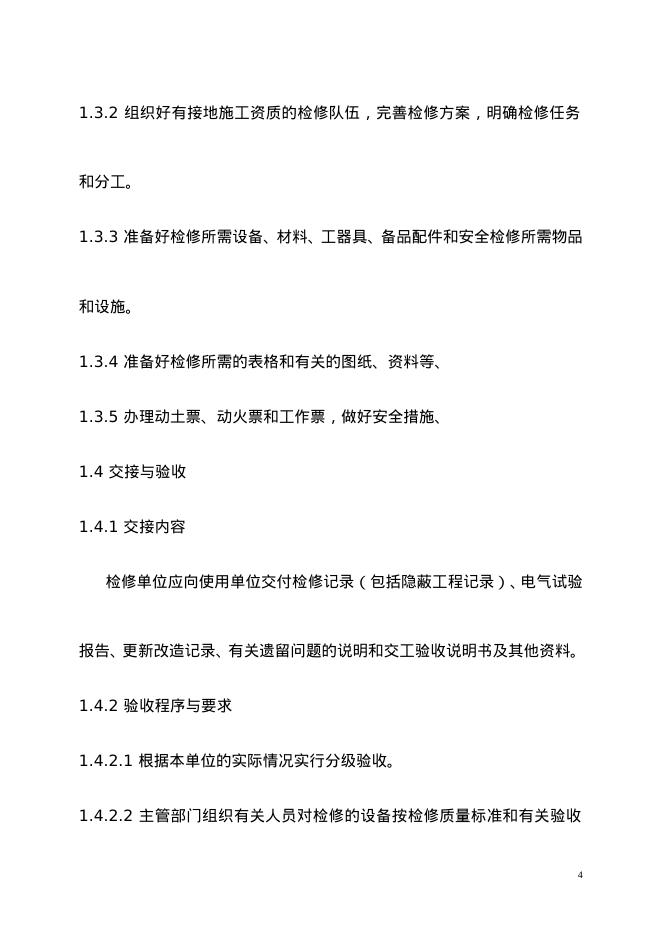

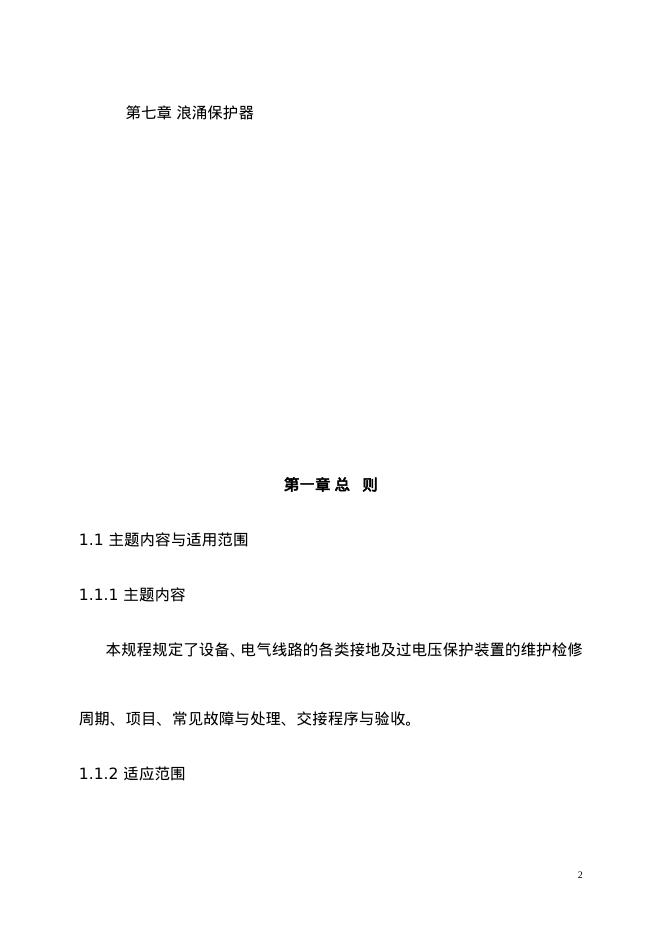

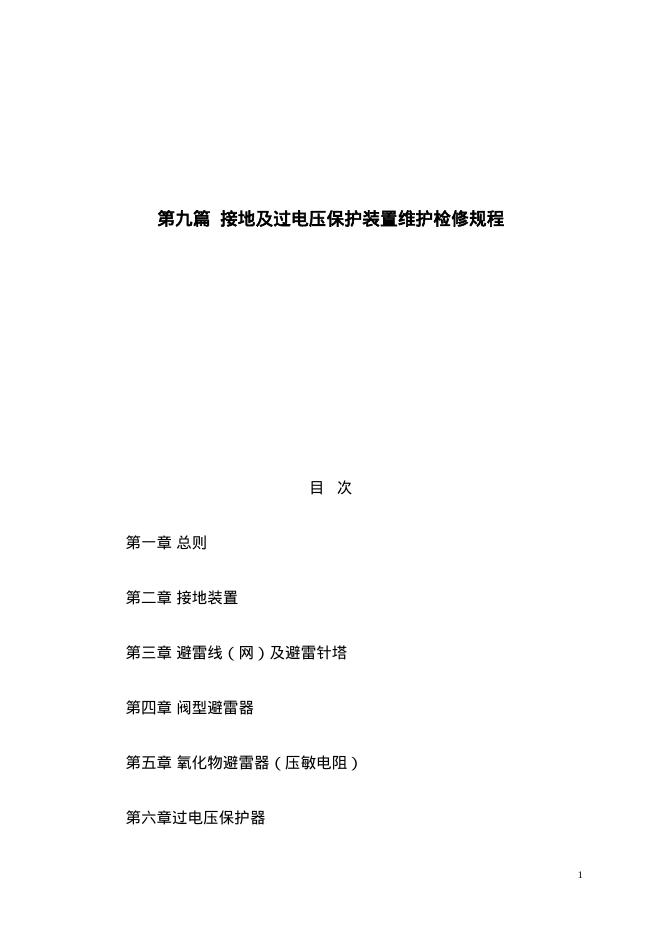

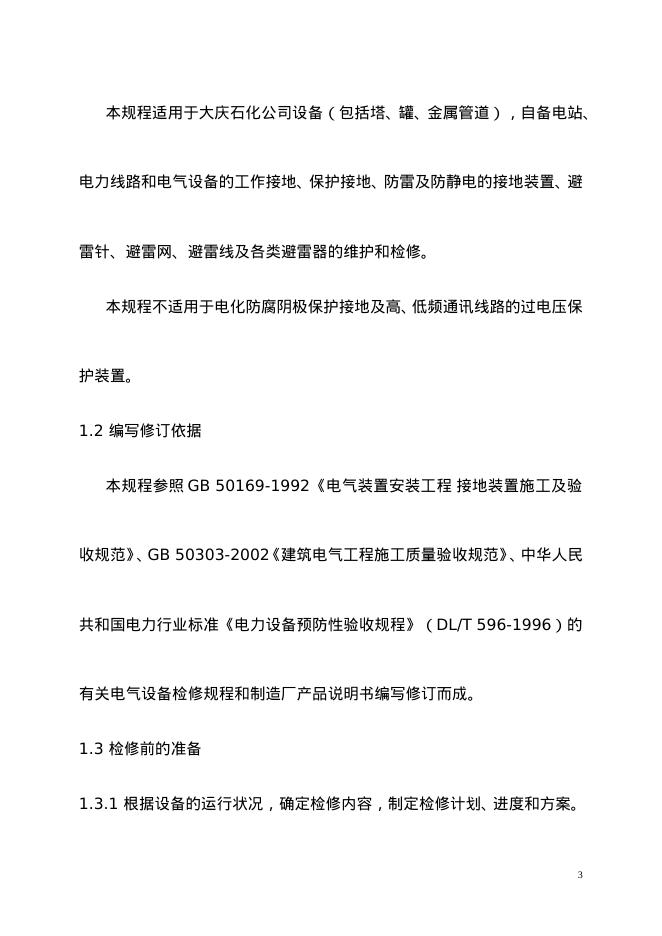

 第九篇 接地及过电压保护装置维护检修规程 目 次 第一章 总则 第二章 接地装置 第三章 避雷线（网）及避雷针塔 第四章 阀型避雷器 第五章 氧化物避雷器（压敏电阻） 第六章过电压保护器 第七章 浪涌保护器 第一章 总 则 1.1 主题内容与适用范围 1.1.1 主题内容 本规程规定了设备、电气线路的各类接地及过电压保护装置的维护检修周期、项目、常见故障与处理、交接程序与验收。 1.1.2 适应范围 本规程适用于大庆石化公司设备（包括塔、罐、金属管道），自备电站、电力线路和电气设备的工作接地、保护接地、防雷及防静电的接地装置、避雷针、避雷网、避雷线及各类避雷器的维护和检修。 本规程不适用于电化防腐阴极保护接地及高、低频通讯线路的过电压保护装置。 1.2 编写修订依据 本规程参照GB 50169-1992《电气装置安装工程 接地装置施工及验收规范》、GB 50303-2002《建筑电气工程施工质量验收规范》、中华人民共和国电力行业标准《电力设备预防性验收规程》（DL/T 596-1996）的有关电气设备检修规程和制造厂产品说明书编写修订而成。 1.3 检修前的准备 1.3.1 根据设备的运行状况，确定检修内容，制定检修计划、进度和方案。 1.3.2 组织好有接地施工资质的检修队伍，完善检修方案，明确检修任务和分工。 1.3.3 准备好检修所需设备、材料、工器具、备品配件和安全检修所需物品和设施。 1.3.4 准备好检修所需的表格和有关的图纸、资料等、 1.3.5 办理动土票、动火票和工作票，做好安全措施、 1.4 交接与验收 1.4.1 交接内容 检修单位应向使用单位交付检修记录（包括隐蔽工程记录）、电气试验报告、更新改造记录、有关遗留问题的说明和交工验收说明书及其他资料。 1.4.2 验收程序与要求 1.4.2.1 根据本单位的实际情况实行分级验收。 1.4.2.2 主管部门组织有关人员对检修的设备按检修质量标准和有关验收规范和标准进行验收。 1.4.2.3 核对检修记录（包括隐蔽工程记录）、试验报告、更新改造记录、有关遗留问题的说明和交工验收证明书等资料，应符合要求，准确无误。 1.4.2.4 根据质量标准、设备完好标准和运行考核情况，对设备的检修质量进行总评价并签署验收意见。 第二章 接地装置 2.1 检修周期和项目 2.1.1 检修周期（见表9-2-1） 表9-2-1 检修周期 检修类别 小修 大修 检修周期 1年 8～10年 2.1.2 检修项目 2.1.2.1 小修项目 a.检修地面引线的连接点、螺栓和防腐； b.测量接地电阻； c.更换已损坏的连接片及螺栓，对腐蚀截面大于原截面1/3的地面引线可采用并接线加强措施，对地面引线应测量连接点的直流电阻和重刷防腐涂料。 2.1.2.2 大修项目 a.完成小修项目； b.视情况抽查埋地引线的腐蚀情况，
