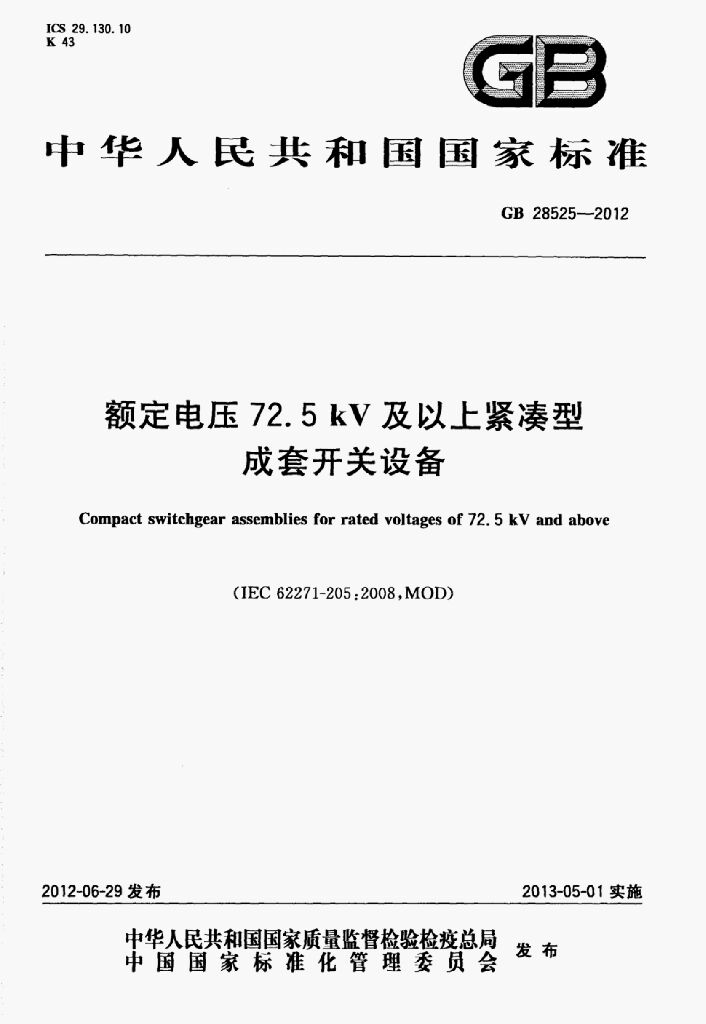

额定电压72.5 kV及以上紧凑型成套开关设备

基础信息

标准简介

GB 28525—2012. 1概述 1.1范围 GB 28525适用于至少有一台开关装置直接和一台或多台其他装置连接、或者与其共享元件以使得各分立元件之间的功能相互作用的紧凑型成套开关设备。此类成套设备由1.1.101中确定的装置组成并作为单个单元设计、试验以及提供使用。装置间相互靠近、共享元件或者这两种情况的组合都可能引起装置之间的相互作用。该成套设备可能仅包括空气绝缘开关设备(AIS)的元件或者AIS和气体绝缘开关设备(GIS)的组合。因此,称作混合技术的开关设备(MTS)并可以整体预装或部分组装进行运输。 GB 28525无法确定所有可能的紧凑型成套开关设备的布置。因此,附录A中以资料的形式给出了4个例子。 这些紧凑型成套开关设备是用于标称电压66 kV及以上且运行频率为50 Hz的电力系统中的户内和/或户外设施。 GB 28525包括紧凑型成套开关设备内部装置之间相互作用对性能的影响并确定了这些成套设备的额定值和试验程序。 如果没有其他规定,GB/T 11022—1999适用。 GB 28525不适用于仅由GB 7674涵盖的成套开关设备(GIS). 1.1.101目标 本标准的目标是对实现了大量分立元件及其控制设备功能的紧凑型成套开关设备用量增加的需要。可能存在很多布置方式,本标准给出了可能需要面对的成套设备的基本类型的导则。 由于可能在这类成套设备内部装置之间存在着潜在的相互作用,成套设备作为一个整体,有必要将其要求标准化。 本标准定义的、可以作为紧凑型咸套开关设备一部分的装置如下:开关装置: ——--断路器,GB 1984 ——隔离开关/接地开关,GB 1985——负荷开关,GB/T 14810 ——隔离断路器,GB/T 27747装置; 互感器
