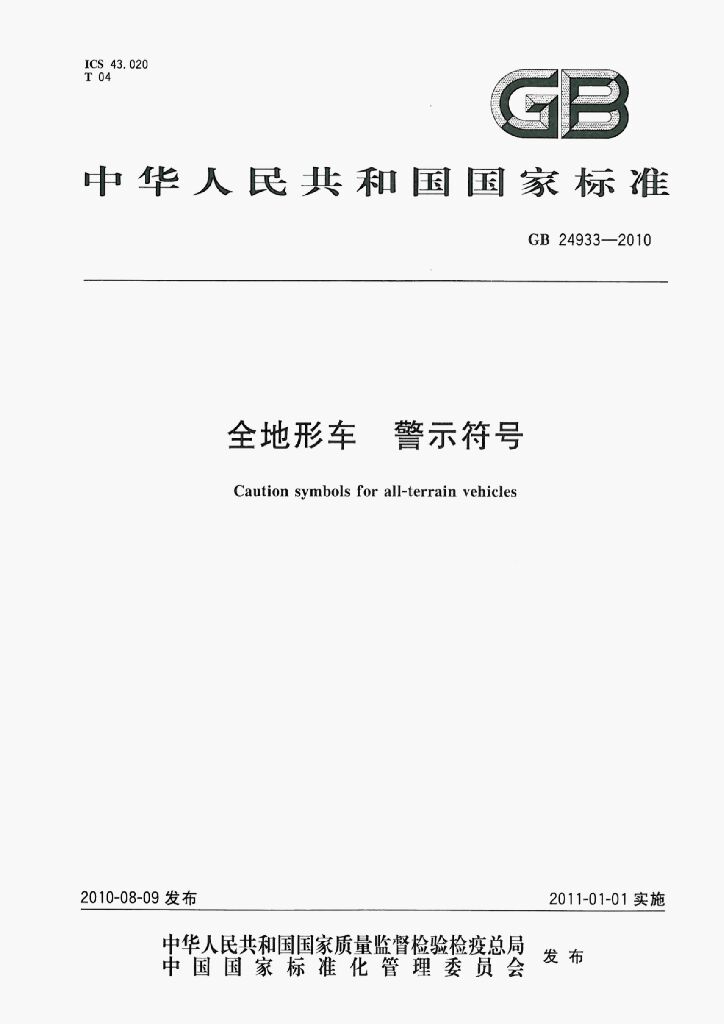

全地形车警示符号

基础信息

标准简介

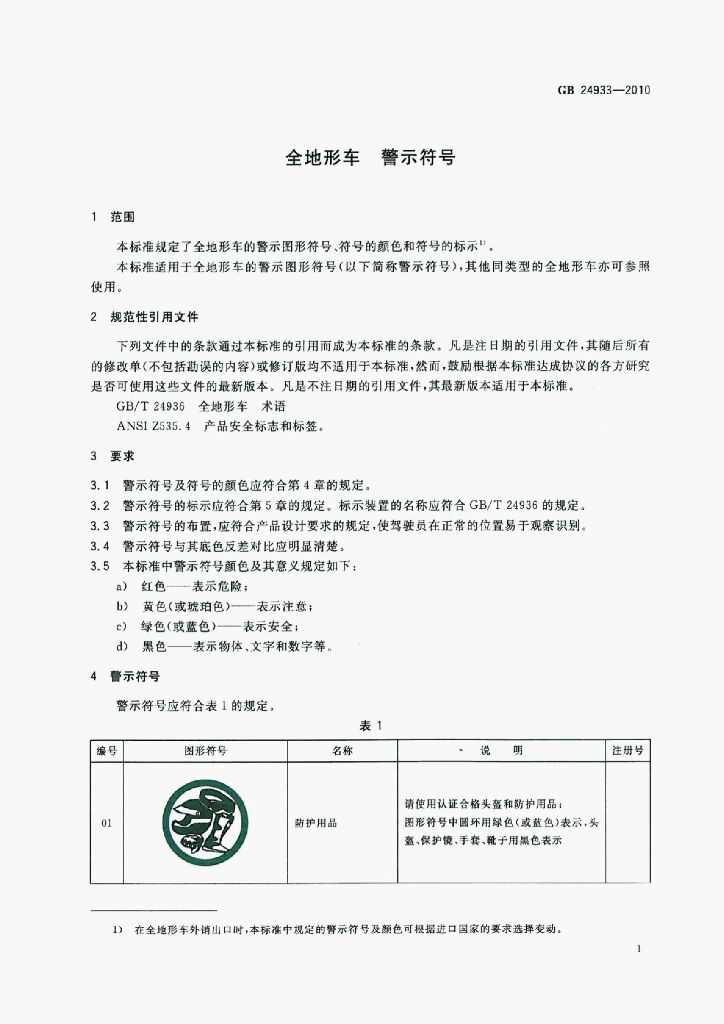

GB 24933-2010. 1范围 GB 24933规定了全地形车的警示图形符号、符号的颜色和符号的标示"。 本标准适用于全地形车的警示图形符号(以下简称警示符号),其他同类型的全地形车亦可参照使用。 2规GB 24933范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T 24936全地形车术语 ANSI Z535.4 产品安全标志和标签。 3要求 3.1警示符号及符号的颜色应符合第4章的规定。 3.2警示符号的标示应符合第5章的规定。标示装置的名称应符合GB/T 24936 的规定。 3.3警示符号的布置,应符合产品设计要求的规定,使驾驶员在正常的位置易于观察识别。 3.4警示符号与其底色反差对比应明显清楚。 3.5本标准中警示符号颜色及其意义规定如下: a)红色--表示危险﹔ b)黄色(或琥珀色)——表示注意; c）绿色(或蓝色)-—表示安全; d)黑色—-表示物体、文字和数字等。 4警示符号 5警示符号的标示 5.1警示符号的标示应采用不易损坏的柔性标签或轻软金属标牌的形式,牢固的粘贴或铆接在驾驶员在正常的驾驶位置上易于观察识别的车辆部位。 5.2标签或标牌的一般要求(除非另有说明)应符合ANSI Z535.4 的规定。标签或标牌中的全地形车的类型应符合GB/T24936的规定。 5.3标签或标牌的耐久性应达到ANSI Z535.4规定的预期耐久性要求。 5.4编号11,18,19的图形符号一般情况下应采用独立标示的标签或标牌。 5.5编号01~10、12~17的图形符号应采用与文字共同说明的标签或标牌形式,见图1~图13和附录A中图A.1～图A.13。 5.6标签应按照规定配置在每辆全地形车上。 5.6.1轮胎气压警告标签
