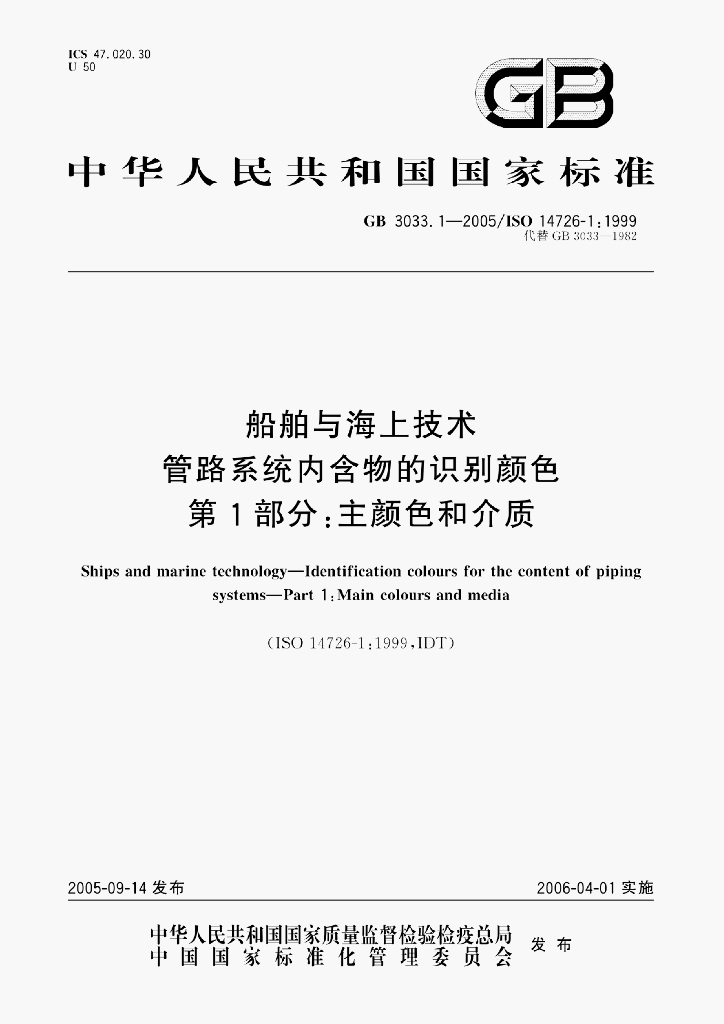

GB 3033.1-2005/ISO 14726-1 : 1999 船舶与海上技术管路系统内含物的识别颜色 第1部分：主颜色和介质

基础信息

标准简介

GB 3033.1—2005/ISO 14726-1 : 1999. 1范围 GB 3033的本部分规定了识别船舶与海上结构物管路系统输送介质的主颜色。本部分不适用于输送医学气体、工业气体和货物的管路系统。 GB 3033.1规定的颜色标识也可用于管路系统的图样中。 注:附加颜色将在GB 3033的第﹖部分中给出,即船舶与海上技术管路系统内含物的识别颜色﹑第﹖部分:不同 介质和(或)功能的附加颜色。 2规范性引用文件 下列文件中的条款通过GB 3033的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。 IEC 60757:1983 颜色标记代号 CIE出版物15.2:1986比色法(第二版) 3术语和定义 下列术语和定义适用于本部分。 3.1 主颜色main colour 用来表示一组相类似的介质的管路识别颜色。 注:通过应用不同的附加颜色,更详细有效地进行标识。这些不同的附加颜色将在GB3033.2中给出。 4主颜色 主颜色和基本识别颜色名称见表1,主颜色和介质见表2。 6.2补充说明 推荐用箭头来表示管子中介质的流向。介质在不同时间流向相反,可用双向箭头加以标记。同时推荐用附加文字标志来明确表示管子中的介质和/或功能。 当采用附加文字标志时,应考虑到使管路系统操作人员和相关职责人员能理解所使用的语言及能辨别管路和管路系统。
