标准详情
电力变压器 第5部分：承受短路的能力
Power transformers--Part 5: Ability to withstand short circuit
下载标准电子版
PDF · 20 页 · 3.15MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 1094.5-2003
标准状态
已废止
发布日期
2003-05-26
实施日期
2004-01-01
中国标准分类号
K41
国际标准分类号
29.180
主管部门
中国电器工业协会
技术归口
中国电器工业协会
标准简介
GB 1094.5—2003.Power transformers—Part 5:Ability to withstand short circuit.1范围GB 1094.5规定了电力变压器在由外部短路引起的过电流作用下应无损伤的要求。本标准叙述了表征电力变压器承受这种过电流的耐热能力的计算程序和承受相应的动稳定能力的特殊试验和计算方法。GB 1094.5适用于GB 1094.1标准所规定范围内的变压器。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1094.1—1996电力变压器第1部分总则(eqv IEC 60076-1:1993)GB6450——1986干式电力变压器(eqv lEC 60726:1982)GB/T13499—2002电力变压器应用导则（idt IEC 60076-8:1997)3承受短路能力的要求3.1 总则变压器及其组件和附件应设计制造成能在本标准3.2规定的条件下承受外部短路的热和动稳定效应而无损伤。外部短路包括三相短路﹑相问短路,两相对地和相对地故障。这些故障在绕组中引起的电流在本标准中称作“过电流”。3.2过电流条件3.2.1一般条件3.2.1.1 需要特殊考虑的使用条件下述情况对过电流大小,持续时间或发生频度有影响,需要进行特殊考虑并应在变压器技术规范中给予明确的规定:

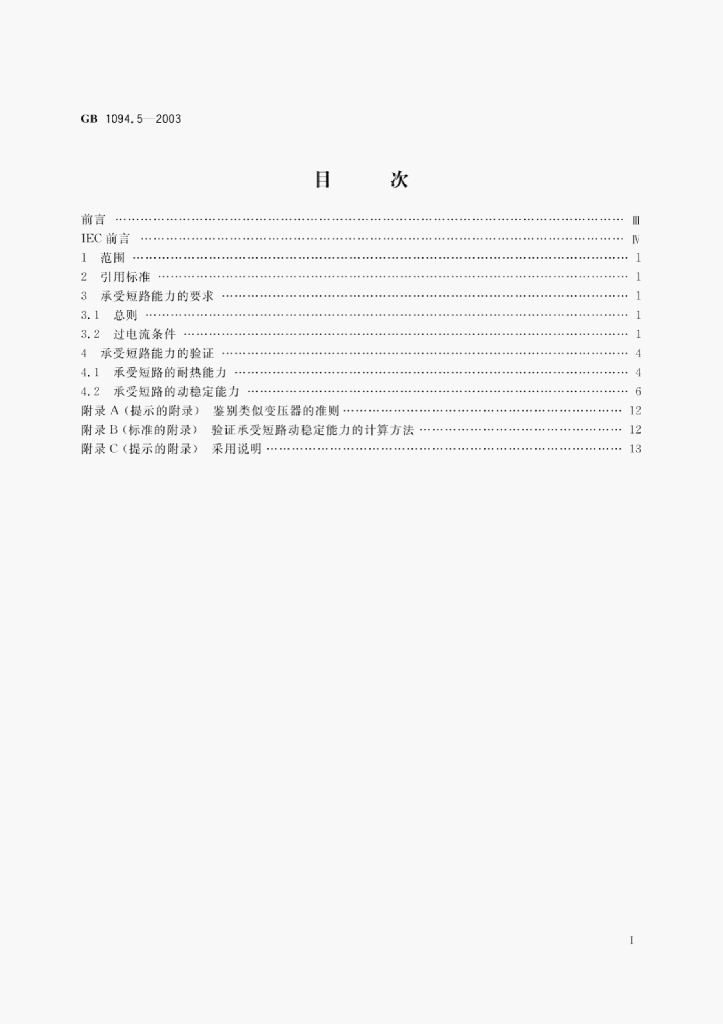

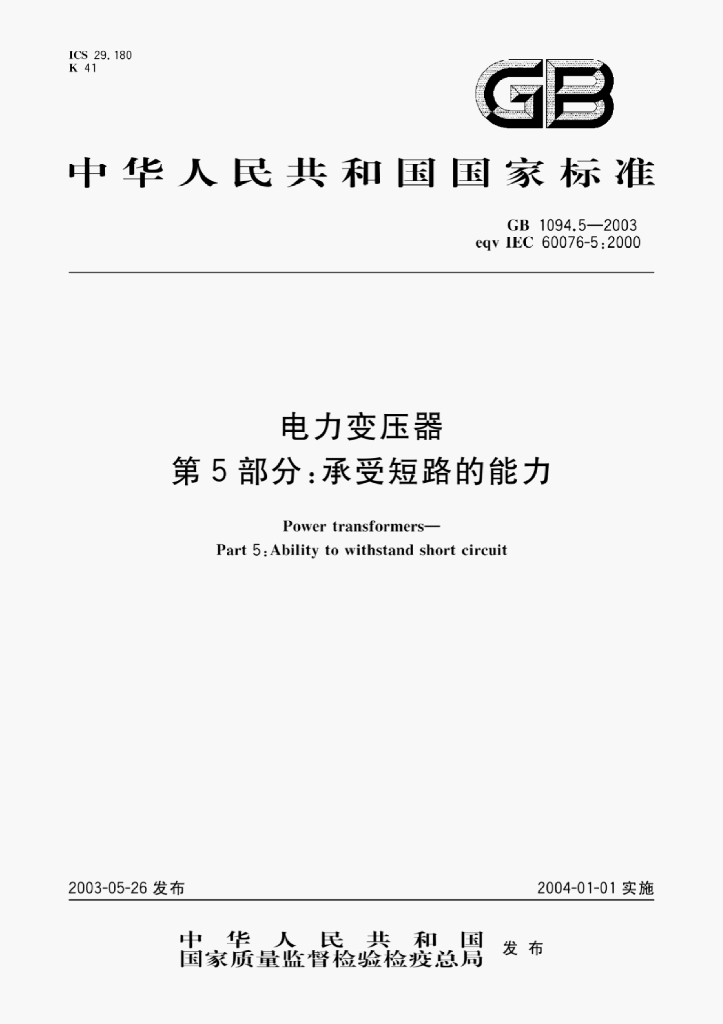

内容预览
