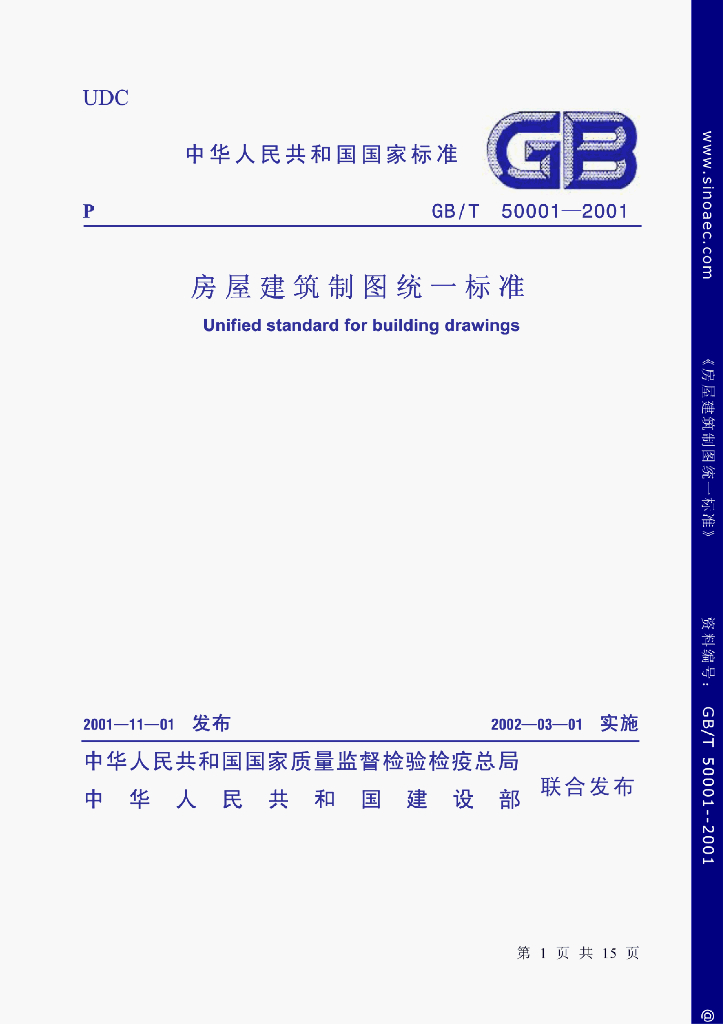

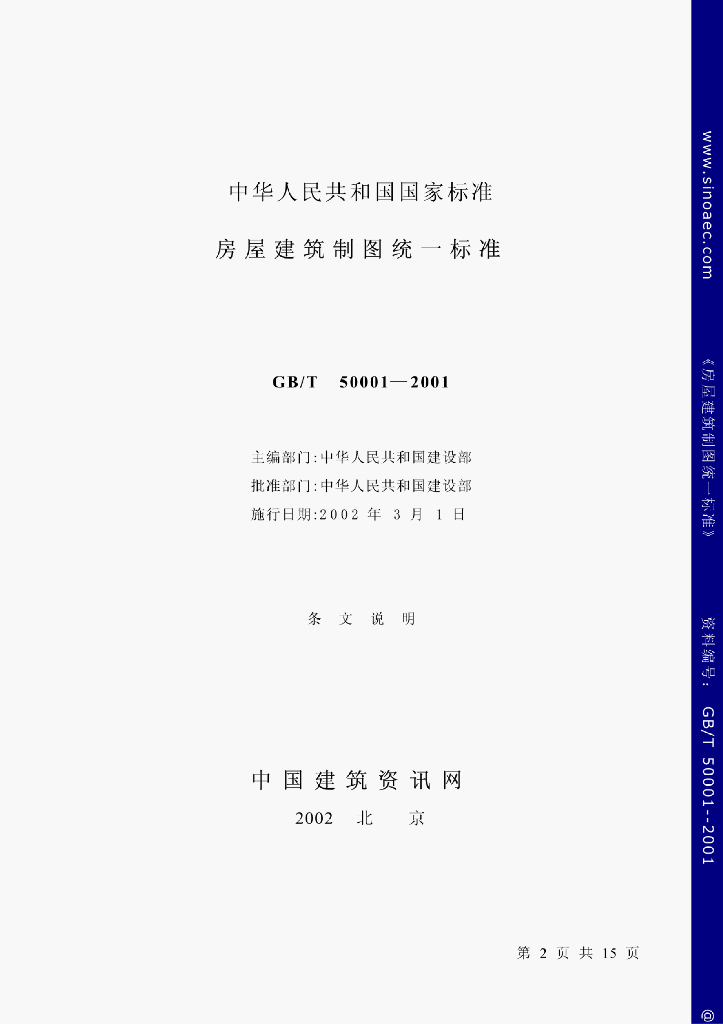

房屋建筑制图统一标准

基础信息

标准简介

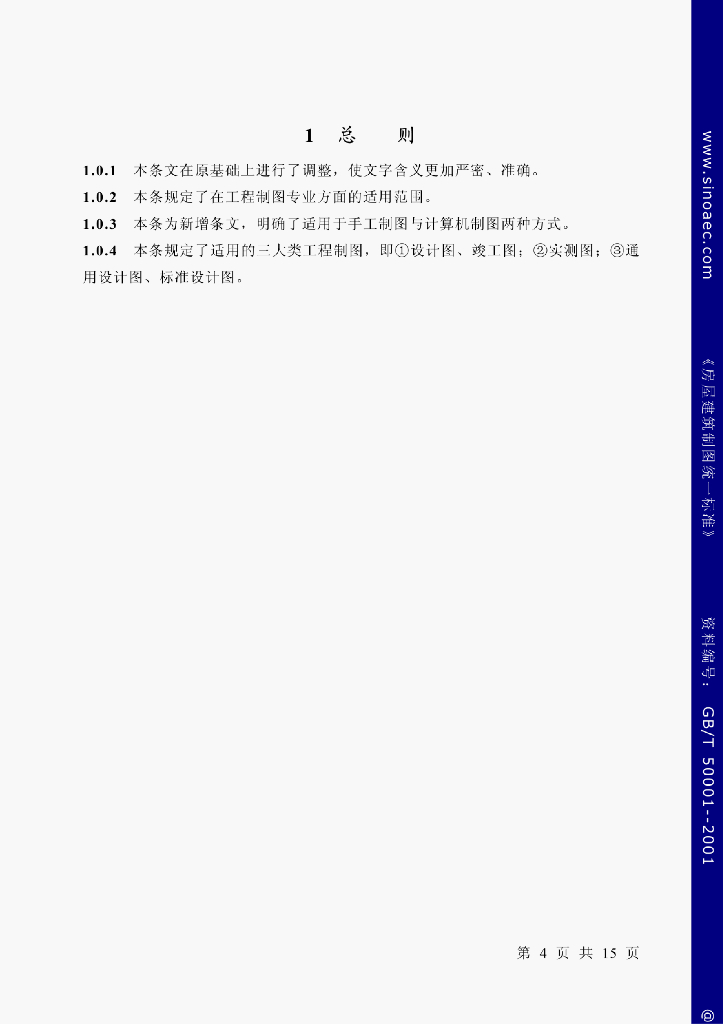

GB/T 50001—2001.Unified standard for building drawings. 1总则 1.0.1本条文在原基础上进行了调整，使文字含义更加严密、准确。1.0.2本条规定了在工程制图专业方面的适用范围。 1.0.3本条为新增条文，明确了适用于手工制图与计算机制图两种方式。 1.0.4本条规定了适用的三大类工程制图，即①设计图、竣工图;②实测图;③通用设计图、标准设计图。 8常用建筑材料图例 8.1 一般规定 本节条文确定了本章的编制原则和使用规则。鉴于建筑材料生产的蓬勃发展，品种日益繁多，因此在编制图例时，不可能包罗万象，只能分门别类，将常用建材归纳为二十几个基本类型，作为图例，同时确定了如下使用规则; 1采用同一图例但需要指出特定品种时，应附加必要的说明; 2作为一种材料符号，不规定尺度比例，应根据图样大小予以掌握，使图例线疏密适度，尺度得当。 3对本标准未包括在内的建筑材料，允许自行编制、补充图例。 8.2常用建筑材料图例 经适当调整，本节选定了27个图例，说明如下: 1目前，多孔砖和空心砖已有明确界定。多孔砖是指有较小孔洞的承重粘土砖，空心砖则是指具有较大孔洞、作填充用的非承重粘土砖。因此，在图例说明中将多孔砖明确归于普通砖的项下，而空心砖为非承重砖，不包括多孔砖。 2混凝土、钢筋混凝土及金属图例中明确规定﹐在图形较小时可以涂黑，与8.1.1条规定互相印证，互为补充。 3原图例中的松散材料，如稻壳、木屑等，在实际工程中已逐步淘汰，现予以删除。另增加了“泡沫塑料材料”一项，其填充图案已在国家标准图中使用。但对手工制图来说，这种蜂窝状图案是难以绘制的，可以使用“多孔材料”图例增加文字说明或自行设定其他表示方法。

内容预览
