标准详情
渐开线圆柱齿轮精度 第2部分：径向综合偏差与径向跳动的定义和允许值
Cylindrical gears--System of accuracy--Part 2:Definitions and allowable values of deviations relevant to radial composite deviations and runout information
下载标准电子版
PDF · 13 页 · 1.43MB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB/T 10095.2-2001
标准状态
已废止
发布日期
2001-12-17
实施日期
2002-06-01
中国标准分类号
J17
国际标准分类号
21.200
主管部门
国家标准委
技术归口
国家标准委
标准简介
GB/T 10095.2—2001.Cylindrical gears-System of accuracy—Part 2:Definitions and allowable values of deviations relevant to radial composite deviations and runout information1范围GB/T 10095.2规定了单个渐开线圆柱齿轮的有关径向综合偏差的精度。GB/T 10095.2规定了有关径向综合偏差精度术语的定义、齿轮精度的结构和公差。与GB/T 10095.1中的要素范围相比,有不同的等级范围。对于径向综合偏差和径向跳动,其直径和模数范围也是不同的。a）径向综合公差的精度由F"和f"的9个精度等级组成,其中4级最高,12级最低。模数范围从0.2到10 mm,直径范围从5.0到1 000 mm,见第6章和第7章,附录A(提示的附录)给出了按第7章的公式提供的表格。b)附录B(提示的附录)给出了径向跳动的定义和对于确定精度等级为5级的径向跳动的公差,标准正文没有给出。若供需双方协商一致,可使用附录B提供的径向跳动的参考数值。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 10095.1—2001渐开线圆柱齿轮︰精度第1部分:轮齿同侧齿面偏差的定义和允许值(idt 1328-1:1997)GB/T 2821——1992齿轮几何要素代号(neq ISo 701:1976)GB/T 3374——1992齿轮基本术语GB/Z18620.2—2002圆柱齿轮﹑检验实施规范﹑第⒉部分:径向综合偏差、径向跳动、齿厚和侧隙的检验(idt ISo /TR 10064-2:1996)3定义本标准采用GB/T 3374 的定义。4符号、参数和单位

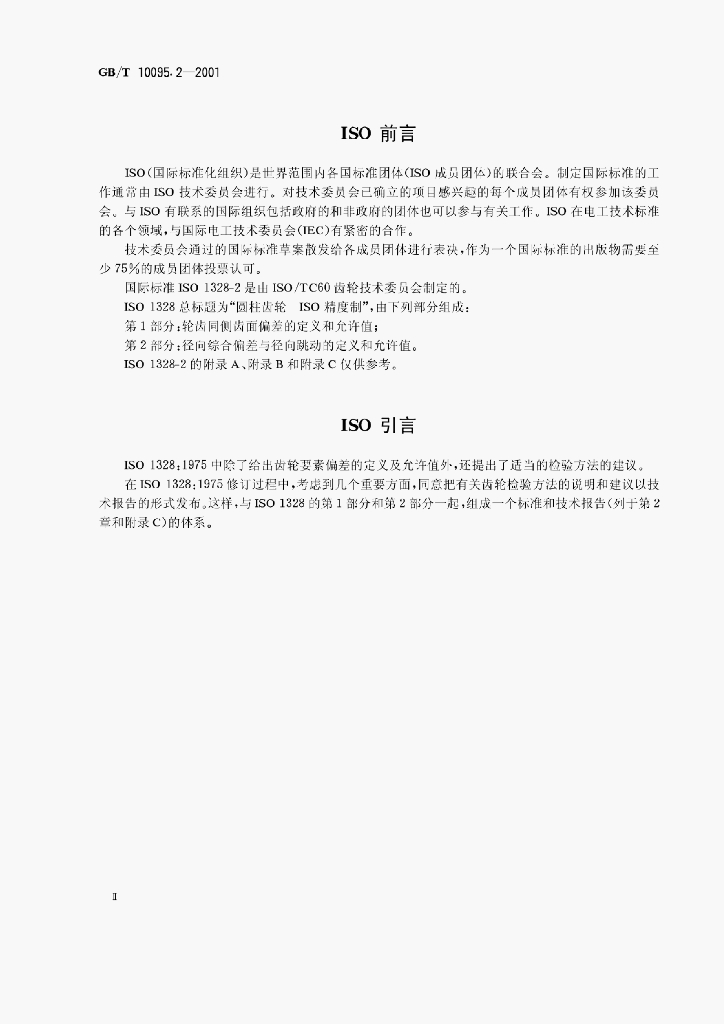

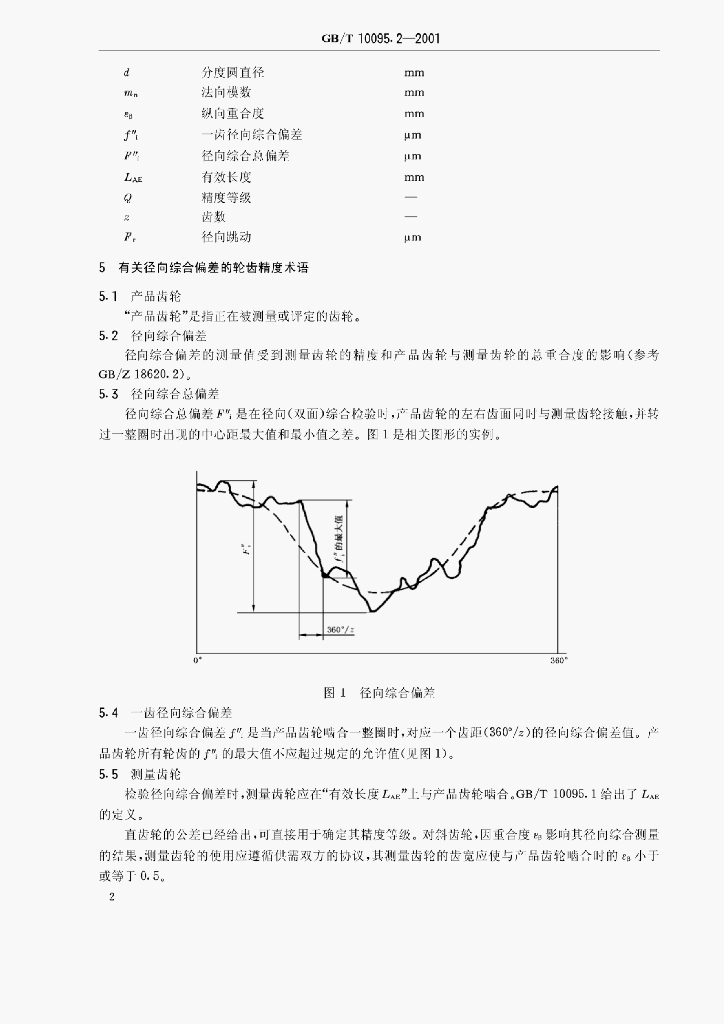

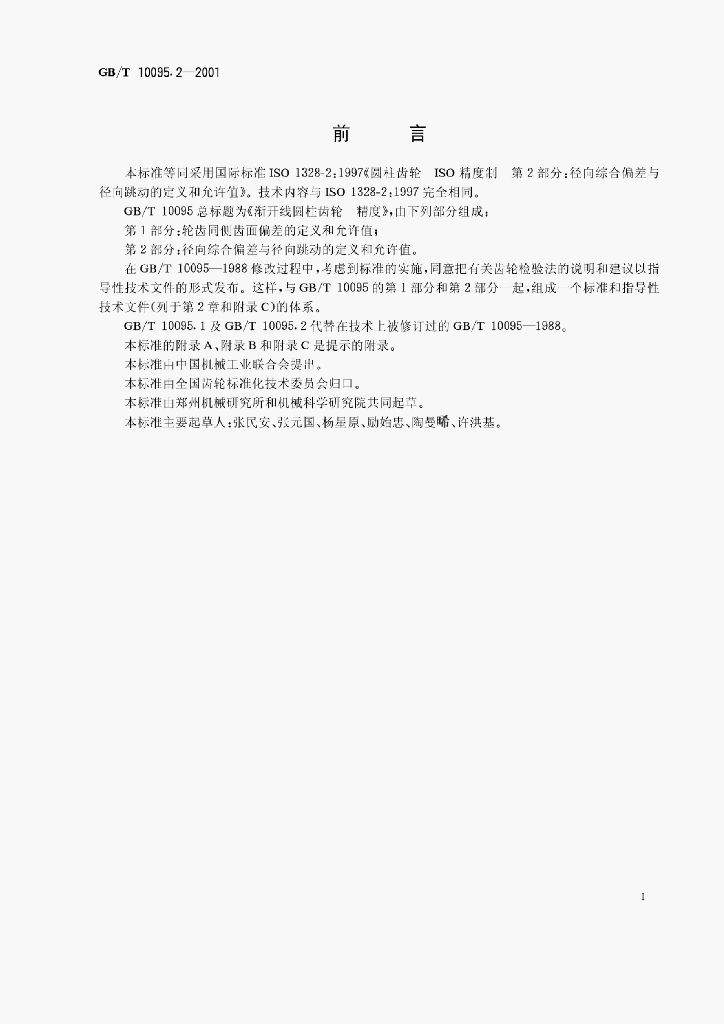

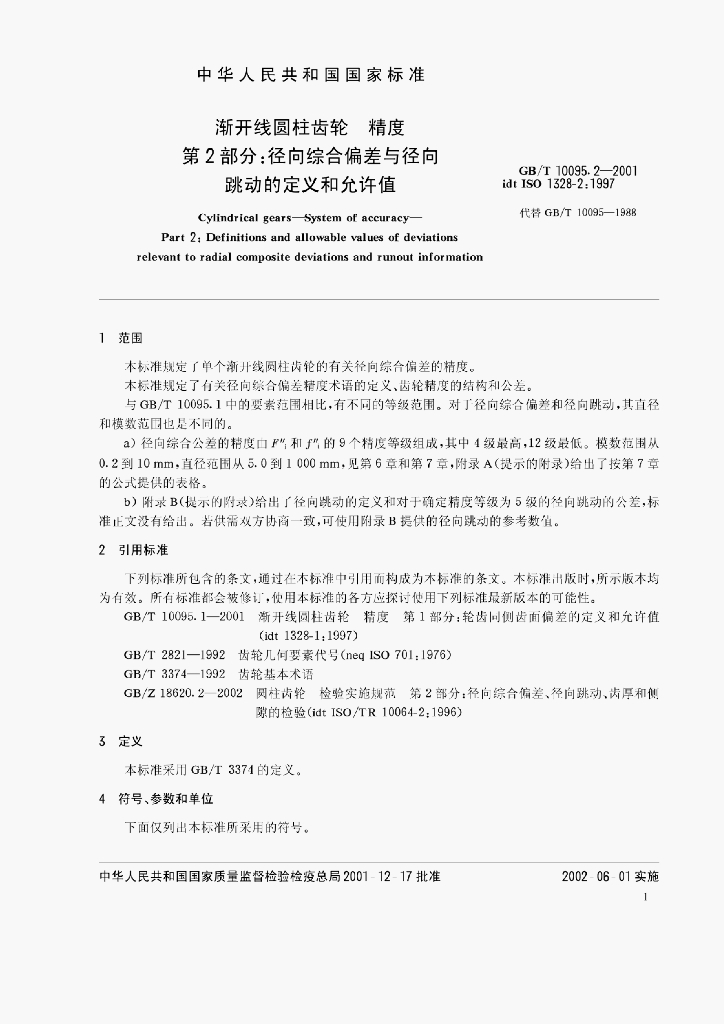

内容预览
