暖通空调制图标准

基础信息

标准简介

GB/T 50114—2001.Standard for heating，ventilation and air conditioning drawings. 1总则 1.0.1为了统一暖通空调专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 1.0.2 GB/T 50114适用于下列制图方式绘制的图样: 1手工制图; 2计算机制图。 1.0.3 本标准适用于暖通空调专业下列的工程制图: 1新建、改建、扩建工程的各阶段设计图、竣工图; 2原有建筑物、构筑物等的实测图; 3通用设计图、标准设计图。 1.0.4暖通空调专业制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001—2001)以及国家现行的有关强制性标准的规定。 4.3.3 在不致引起误解时，管道系统图可不按轴测投影法绘制。 4.3.4管道系统图的基本要素应与平、剖面图相对应。 4.3.5 水、汽管道及通风、空调管道系统图均可用单线绘制。 4.3.6系统图中的管线重叠、密集处，可采用断开画法。断开处宜以相同的小写拉丁字母表示，也可用细虚线连接。 4.3.7室外管网工程设计宜绘制管网总平面图和管网纵剖面图。画法应按国家现行标准《供热工程制图标准》(CJJ/T78——97)执行。 4.3.8原理图不按比例和投影规则绘制。 4.3.9原理图基本要素应与平、剖面图及管道系统图相对应。 4.4系统编号 4.4.1一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。 4.4.2暖通空调系统编号、入口编号，应由系统代号和顺序号组成。 4.4.3系统代号由大写拉丁字母表示(表4.4.3),顺序号由阿拉伯数字表示,如图4.4.3所示。当一个系统出现分支时，可采用图4.4.3(b)的画法。

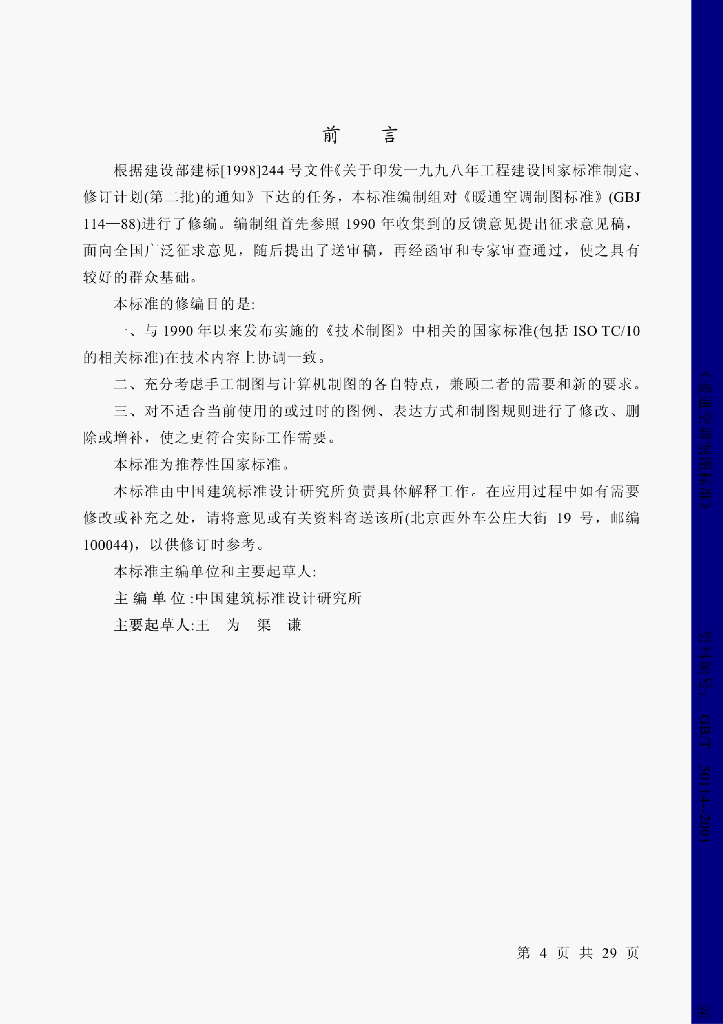

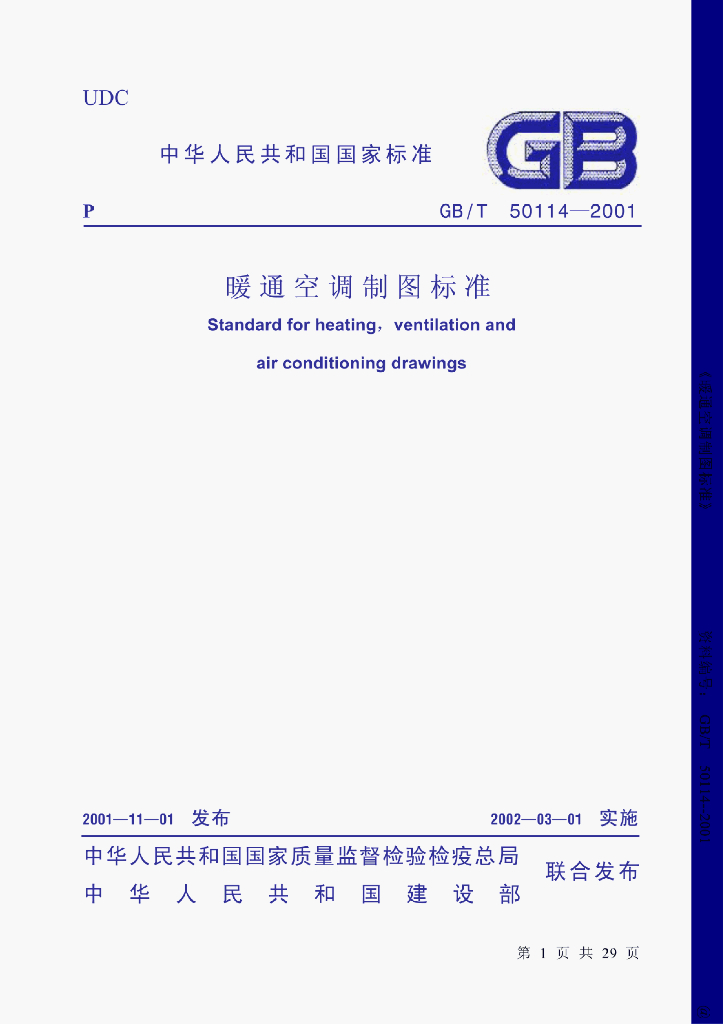

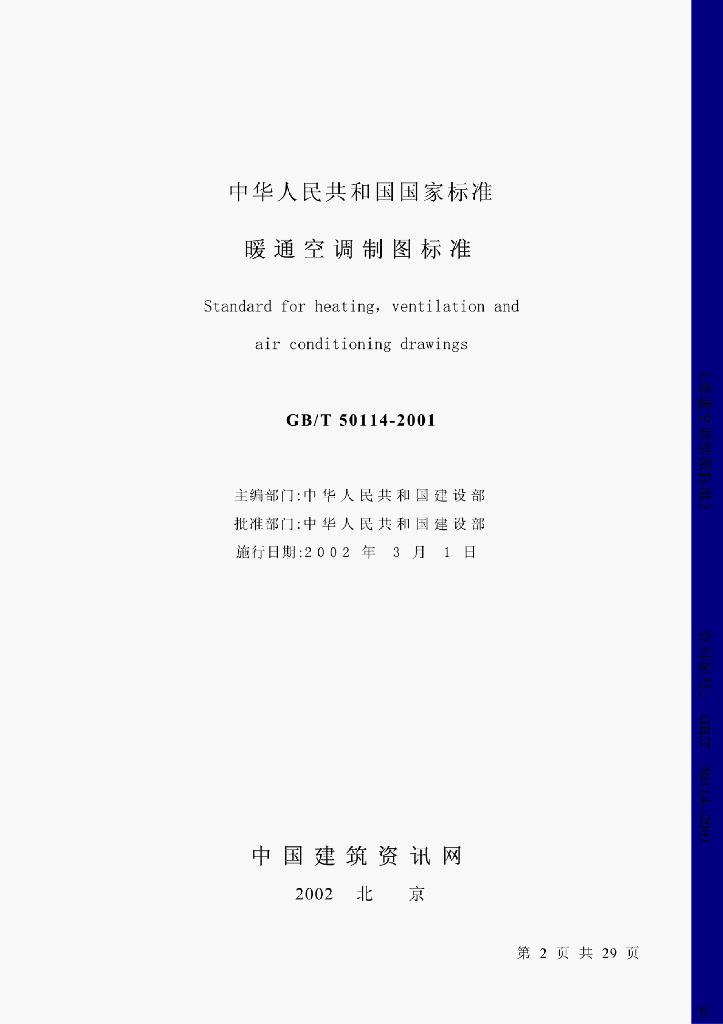

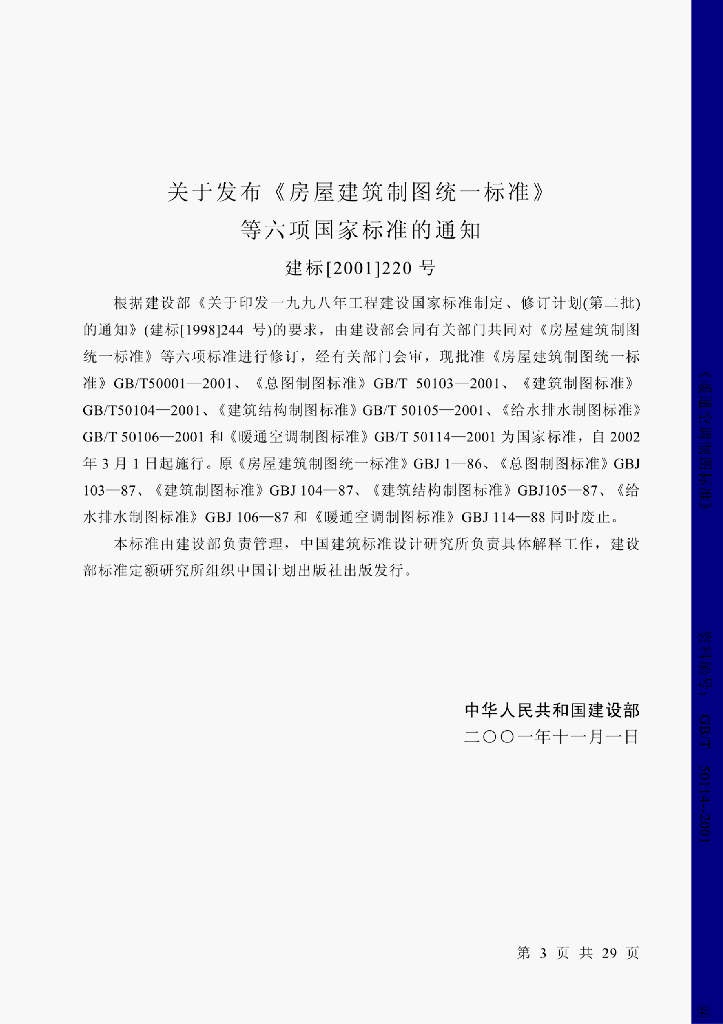

内容预览
