金属材料顶锻试验方法

基础信息

标准简介

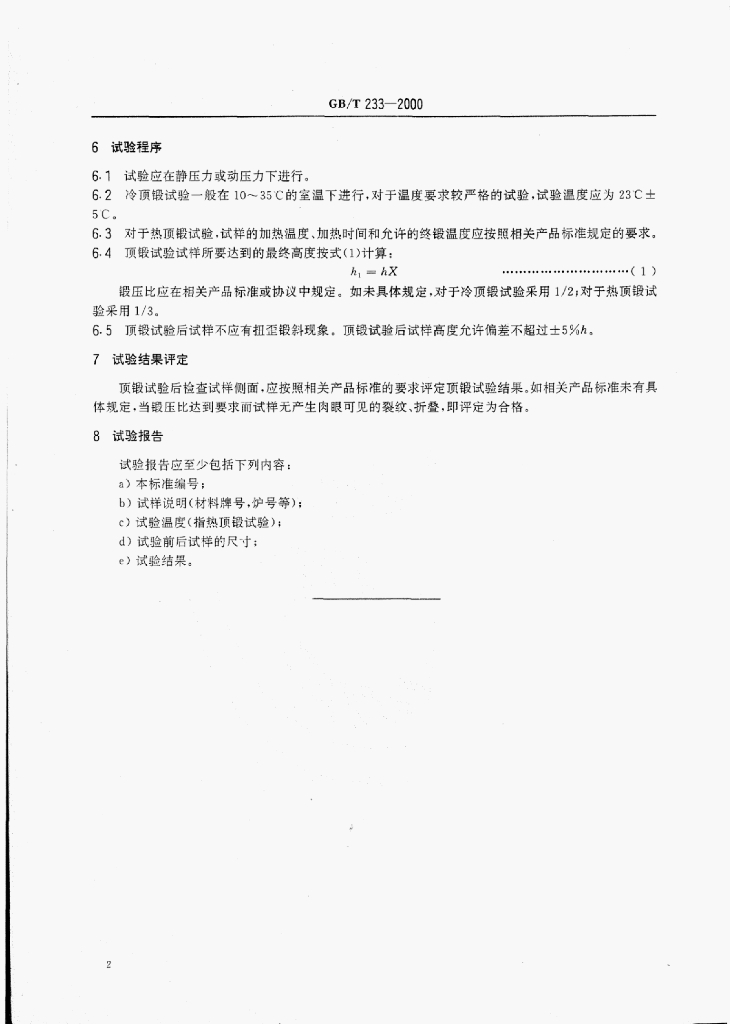

GB/T 233—2000.Metallic materials-Forging test. 1范围 GB/T 233规定了金属材料顶锻试验方法的原理、符号、试样,试验设备试验程序、试验结果评定和试验报告。 GB/T 233适用于下列横藏国方直径、边长或内切圆半径)范围的金属材料:对于冷顶锻试验为3~30 mm;对于热顶锻试验为o0 mm。对于超出本标准适用范围的金属材料.宛按照相关产品标准或协议的规定。 2原理 在室温或热状态下铅试样轴线方向施加压力,将试祥压缩,检验金属在规定的锻东比下承受顶锻塑性变形的能力并显示金属表面缺陷。 3符号 本标准使用的衔、名称和单位见表1。 6试验程序 6.1试验应在静压力或动压力下进行。 6.2冷顶锻试验一般在10~35℃的室温下进行,对于温度要求较严格的试验,试验温度应为23℃±5 ℃。 6.3对于热顶锻试验,试样的加热温度﹑加热时间和允许的终锻温度应按照相关产品标准规定的要求。 6.4顶锻试验试样所要达到的最终高度按式(1)计算: 锻压比应在相关产品标准或协议中规定。如未具体规定,对于冷顶锻试验采用1/2;对于热顶锻试验采用1/3。 6.5顶锻试验后试样不应有扭歪锻斜现象。顶锻试验后试样高度允许偏差不超过士5%h。 7试验结果评定 顶锻试验后检查试样侧面,应按照相关产品标准的要求评定顶锻试验结果。如相关产品标准未有具体规定,当锻压比达到要求而试样无产生肉眼可见的裂纹﹑折叠,即评定为合格。 8试验报告 试验报告应至少包括下列内容: a)本标准编号; b）试样说明(材料牌号,炉号等)﹔ c）试验温度(指热顶锻试验); d）试验前后试样的尺寸; e）试验结果。

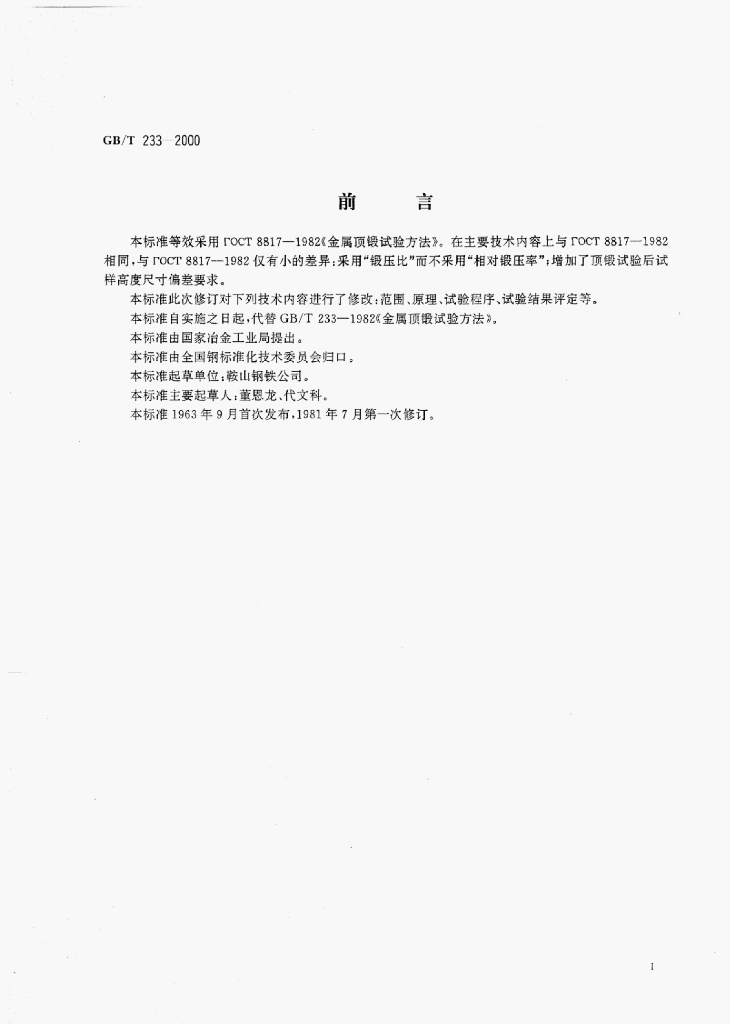

内容预览

相关标准
