20kV及以下变电所设计规范（附条文说明）

基础信息

标准简介

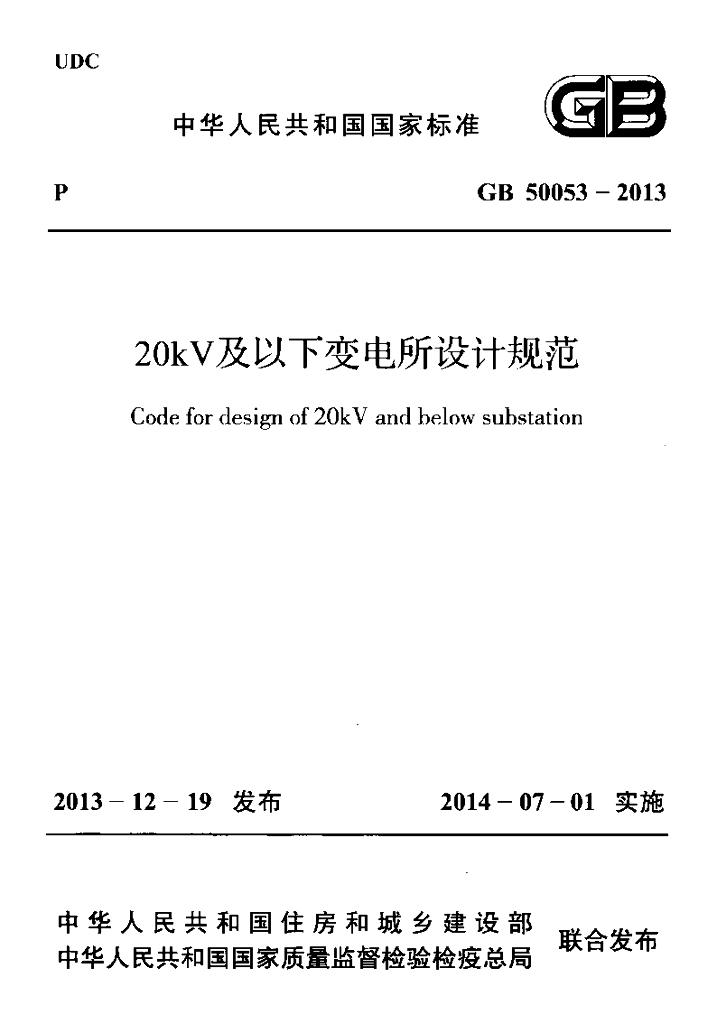

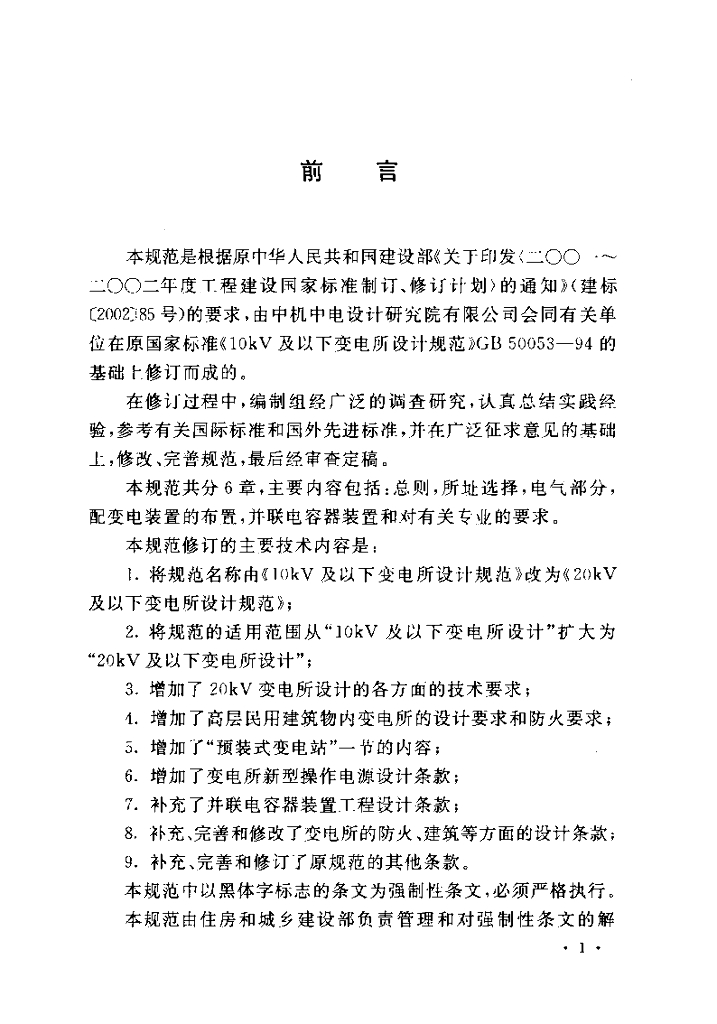

标准号：GB 50053-2013标准名称：20kV及以下变电所设计规范英文名称：Code for design of 20k v and below substation发布时间：2013-12-19实施时间：2014-07-01标准介绍：本规范共分6章，主要内容包括：总则，所址选择，电气部分配变电装置的布置，并联电容器装置和对有关专业的要求本规范修订的主要技术内容是1.将规范名称由《10kV及以下变电所设计规范》改为《20kV及以下变电所设计规范》；2.将规范的适用范围从“10kV及以下变电所设计”扩大为“20kV及以下变电所设计”；3.增加了20kV变电所设计的各方面的技术要求；4.增加了高层民用建筑物内变电所的设计要求和防火要求5,增加了“预装式变电站”一节的内容；6.增加了变电所新型操作电源设计条款；7.补充了并联电容器装置工程设计条款；8.补充、完善和修改了变电所的防火、建筑等方面的设计条款；9.补充、完善和修订了原规范的其他条款1.0.1为使变电所设计做到保障人身和财产的安全、供电可靠技术先进、经济合理、安装和维护方便，制定本规范。1.0.2本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。1.0.320kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件，节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。1.0.420kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。
