标准详情
零件倒圆与倒角
GB 6403.4-1986现行国家标准
下载标准电子版
PDF · 4 页 · 389.08KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 6403.4-1986
标准状态
现行
发布日期
2022-09-20
实施日期
2022-09-20
标准简介

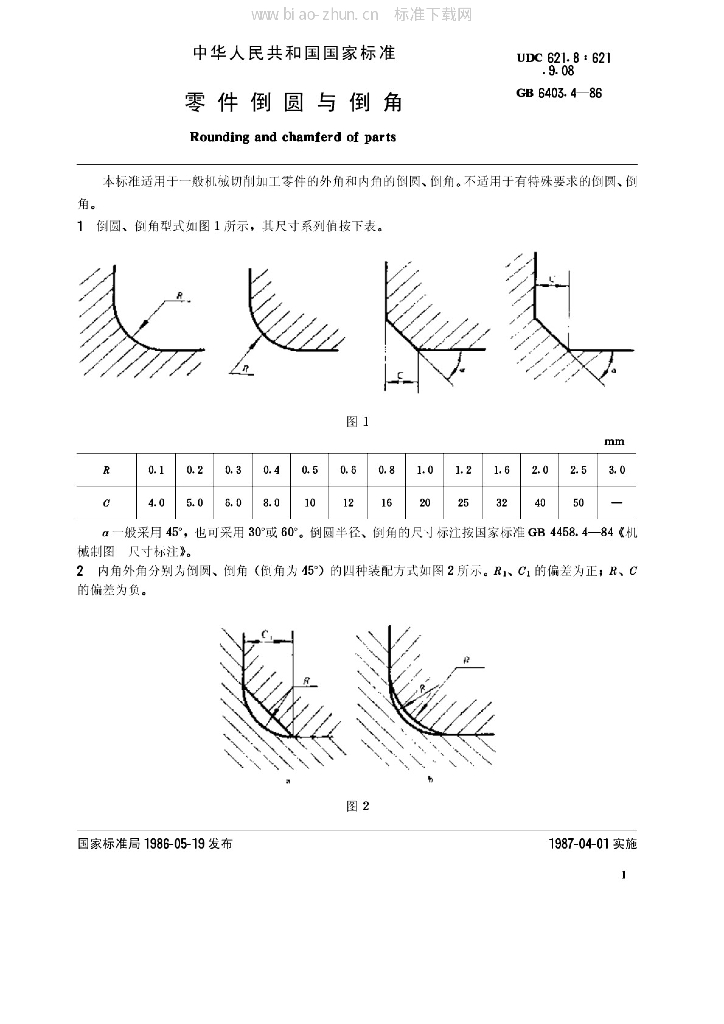

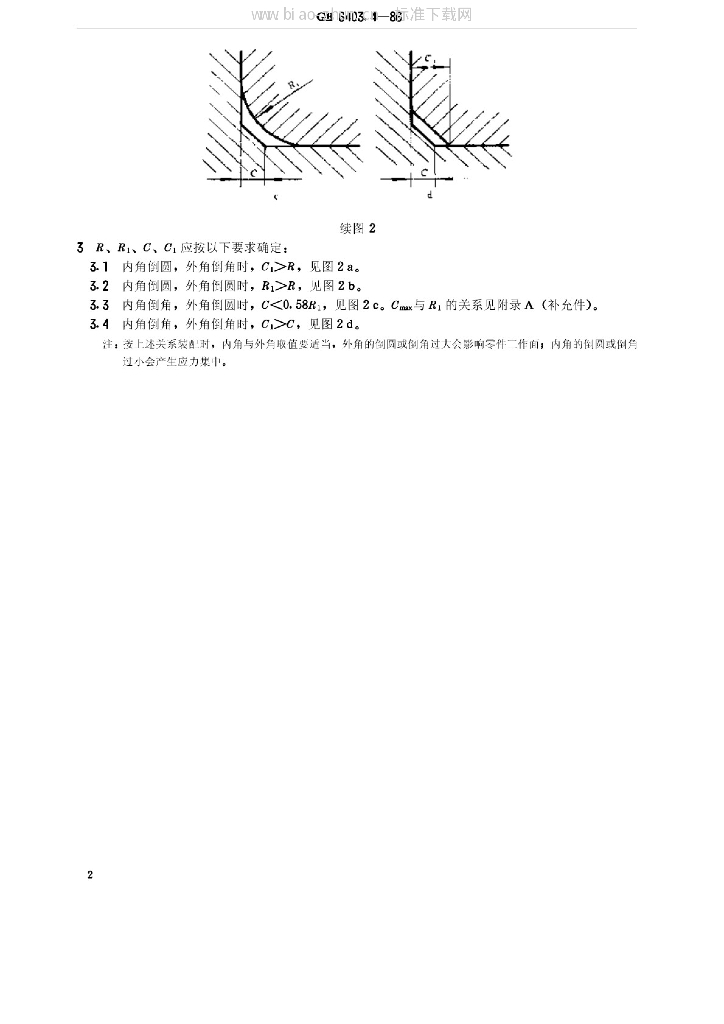

标准号：GB 6403.4-1986 标准名称：零件倒圆与倒角 英文名称：Rounding and chamferd of parts 标准格式：PDF 发布时间：1986-05-19 实施时间：1987-04-01 标准大小：543K 标准介绍：本标准适用于一般机械切削加工苓件的外角和内角的倒圆、倒角。不适用于有特殊要求的倒圆、倒角。 1倒圆、倒角型式如图1所示，其尺寸系列值按下表。 a一般采用45°，也可采用303或60°。倒圆半径、倒角的尺寸标注按国家标准GB4458.484《机械制图尺寸标注》 2内角外角分别为倒圆、倒角(倒角为45°)的四种装配方式如图2所示。R1、C1的偏差为正；R、C的偏差为负。
