电气装置安装工程 66kV及以下架空电力线路施工及验收规范

基础信息

标准简介

GB 50173-2014.Code for construction and acceptance of 66kV and under overhead electric power transmission line.1总则1.0.1 为保证66kV及以下架空电力线路工程建设质量，规范施工过程中的质量控制要求和验收条件,制定本规范。1.0.2 GB 50173适用于66kV及以下架空电力线路新建、改建、扩建工程的施工及验收。1.0.3 架空电力线路工程的施工应按已批准的设计文件进行。1.0.4 架空电力线路工程测量及检查用的仪器、仪表、量具等,应采用合格产品并在检定有效期内使用。1.0.5 架空电力线路工程的施工及验收,除应符合本规范外,尚应符合国家现行有关标准的规定。2术语2.0.1 架空电力线路 overhead power line用绝缘子和杆塔将导线及地线架设于地面上的电力线路。2.0.2 档距 span length两相邻杆塔导线悬挂点间的水平距离。2.0.3 耐张段 section of an overhead line两相邻耐张杆塔间的线路部分，称为一个耐张段。2.0.4 垂直档距 weight span杆塔两侧导线最低点之间的水平距离。2.0.5 代表档距 representative span为一假设档距，该档距由于荷载或温度变化引起张力变化的规律与耐张段实际变化规律几乎相同。2.0.6 弧垂 sag一档架空线内，导线与导线悬挂点所连直线间的最大垂直距离。2.0.7 杆塔 support structure of an overhead line通过绝缘子悬挂导线的装置。2.0.8 根开 root distance两电杆根部或塔脚之间的水平距离。

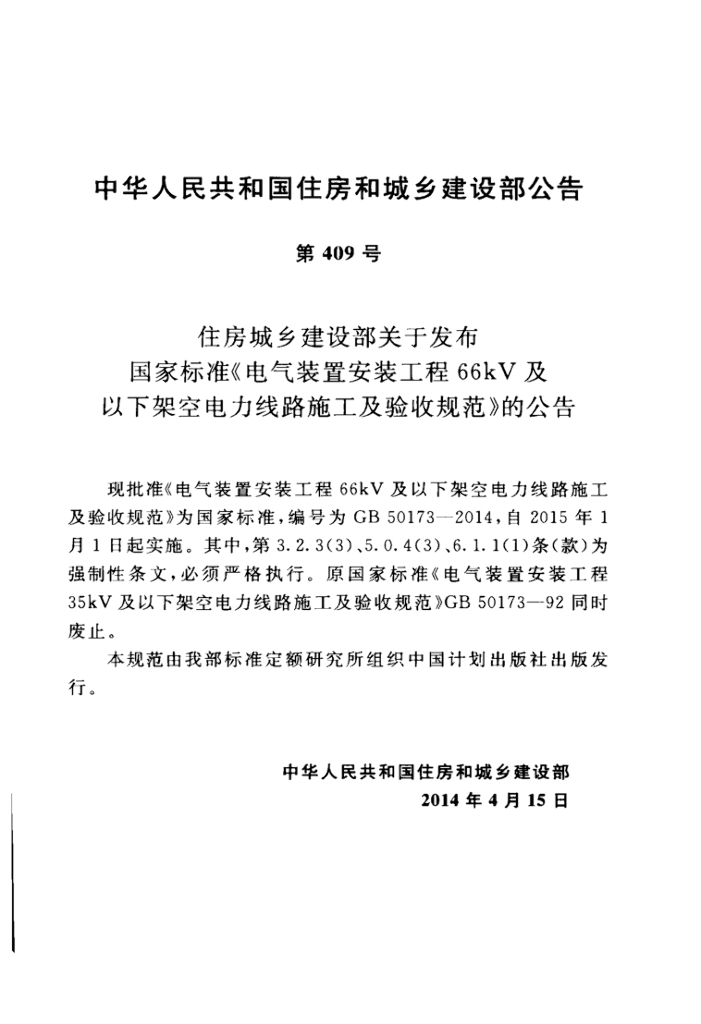

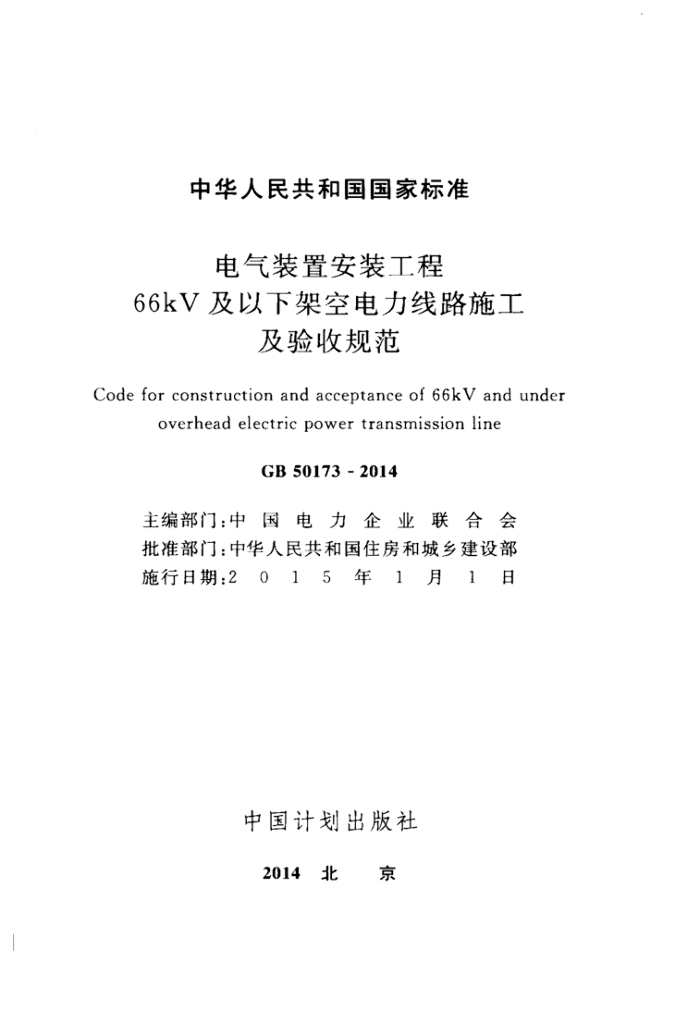

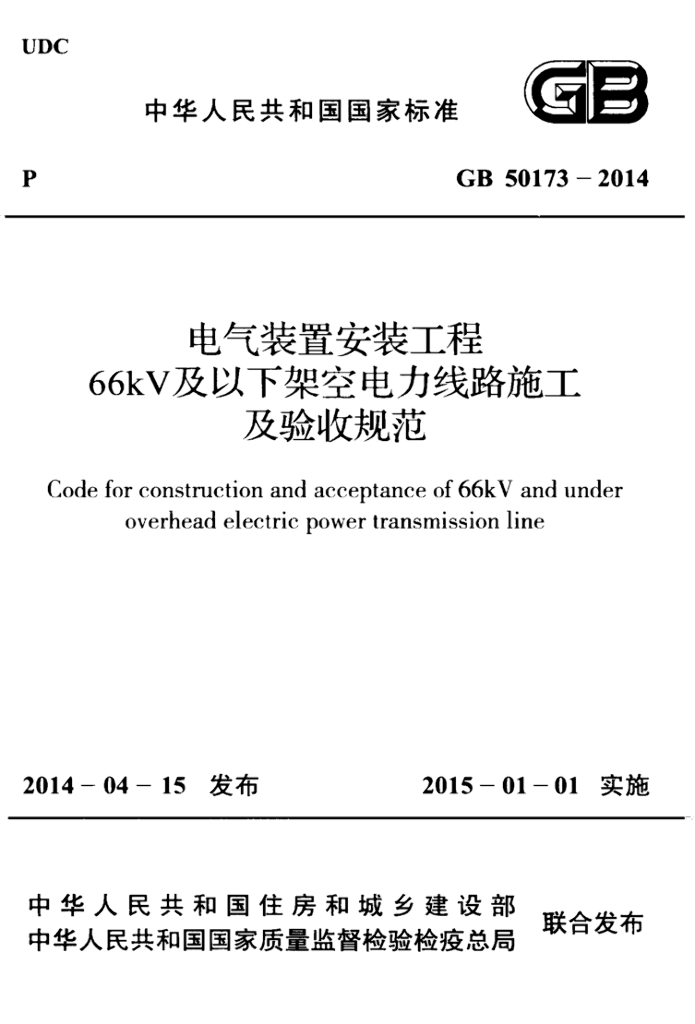

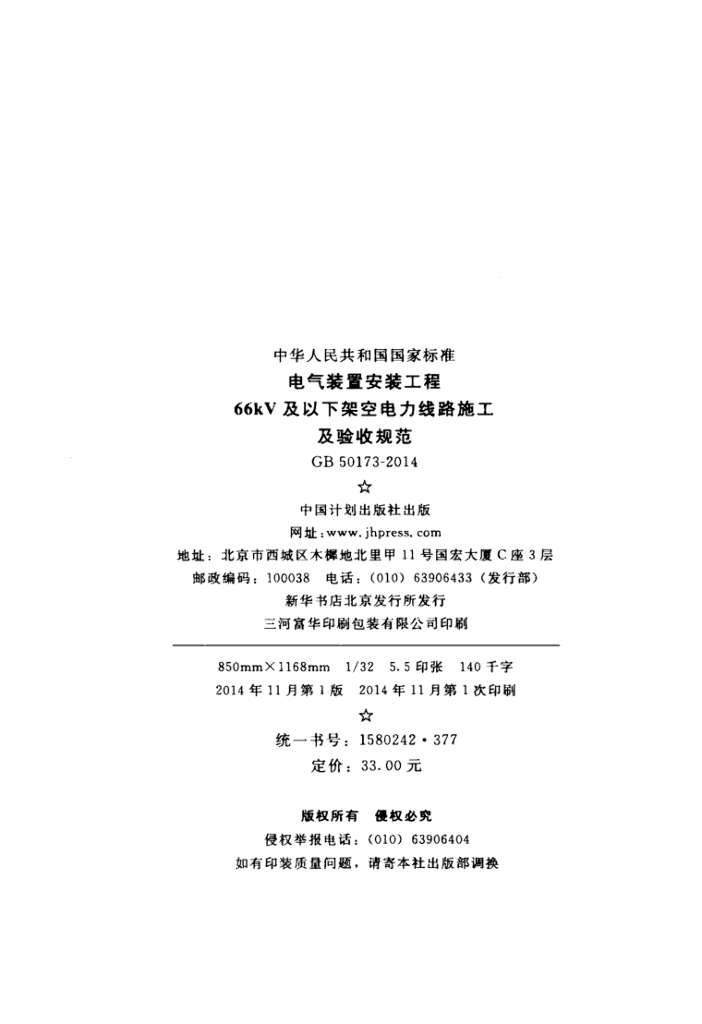

内容预览
