±800kV及以下换流站干式平波电抗器 施工及验收规范

基础信息

标准简介

GB 50774-2012.Code for construction and acceptance of dry-type snoothing reactors in converter stations at±800k V and below. 1总则 1.0.1为保证换流站干式平波电抗器安装工程的施工质量 ,促进施工技术的进步,确保设备安全运行,制定本规范。 1.0.2GB 50774适用于 ±800kV及以下换流站干式平被电抗器的施工及验收。 1.0.3干式平波电抗器的施工及 验收,除应符合本规范外,尚应符合国家现行有关标准的规定。 2术 语 2.0.1 干式平波电抗器 dry-type smoothing reactors 在直流系统中,用以减少谐波电流和暂态过电流的电抗器。 采用自然空气冷却,无铁芯.无磁屏蔽。 2.0.2 电抗器主体reactor body 指电抗器本体、降噪装置和外延导体组装后的总和。 2.0.3电抗 器本体 reactor winding 指电抗器主线圈。 3装卸与运输. 3.0.1电抗器本体在运输过程中 ,应符合下列要求: 1运输应在包装完好的情况下进行。 2产品应固定在合适的运输机具上。 3产品不应遭受损伤和变形。 3.0.2电抗器本体装卸过程中,应符合 下列要求: 1装卸过程中应避免冲撞和震动。 2应使用专用的吊装工具。 3应使用产品上的专用吊环或吊孔。 4应使用产品上的所有起吊点。 5起吊时各吊索之间的角度应符合产品的技术规定。

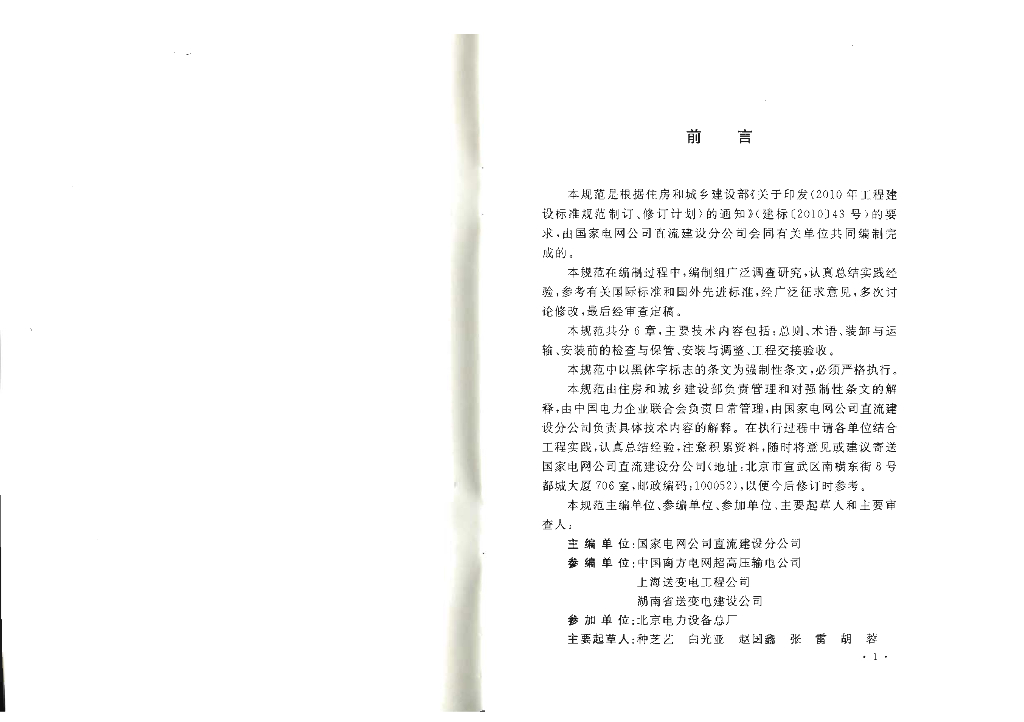

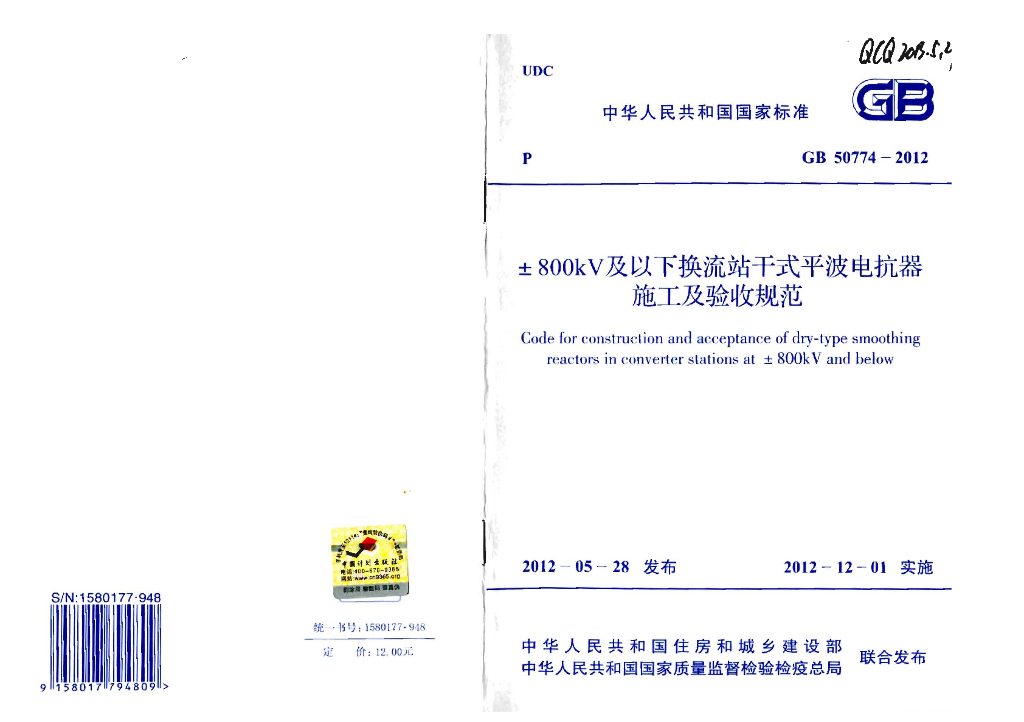

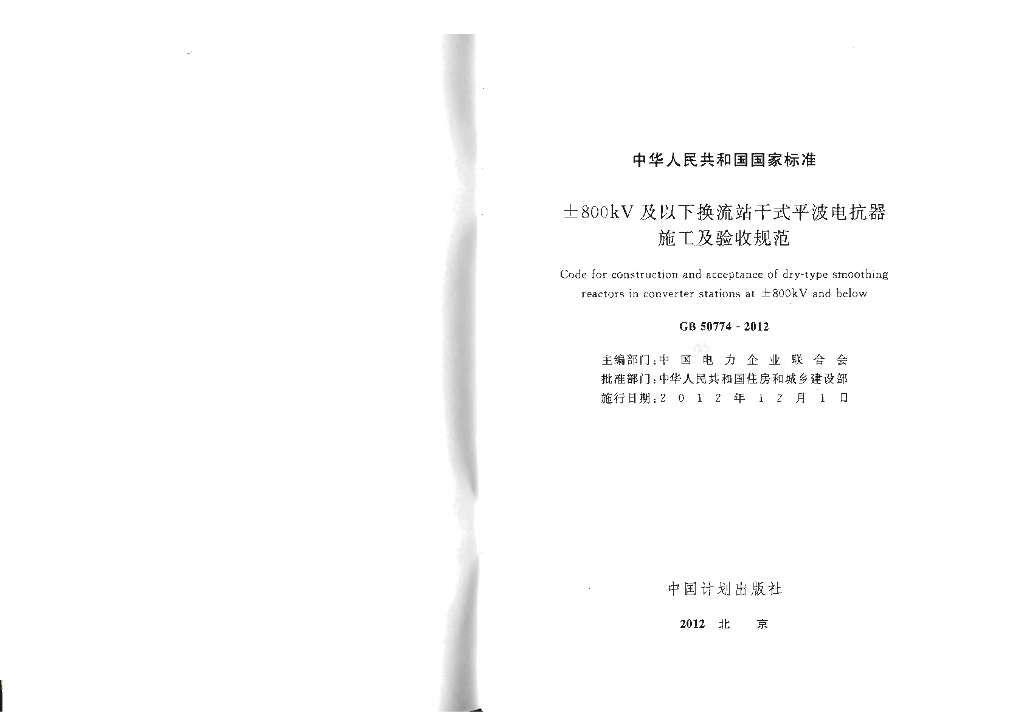

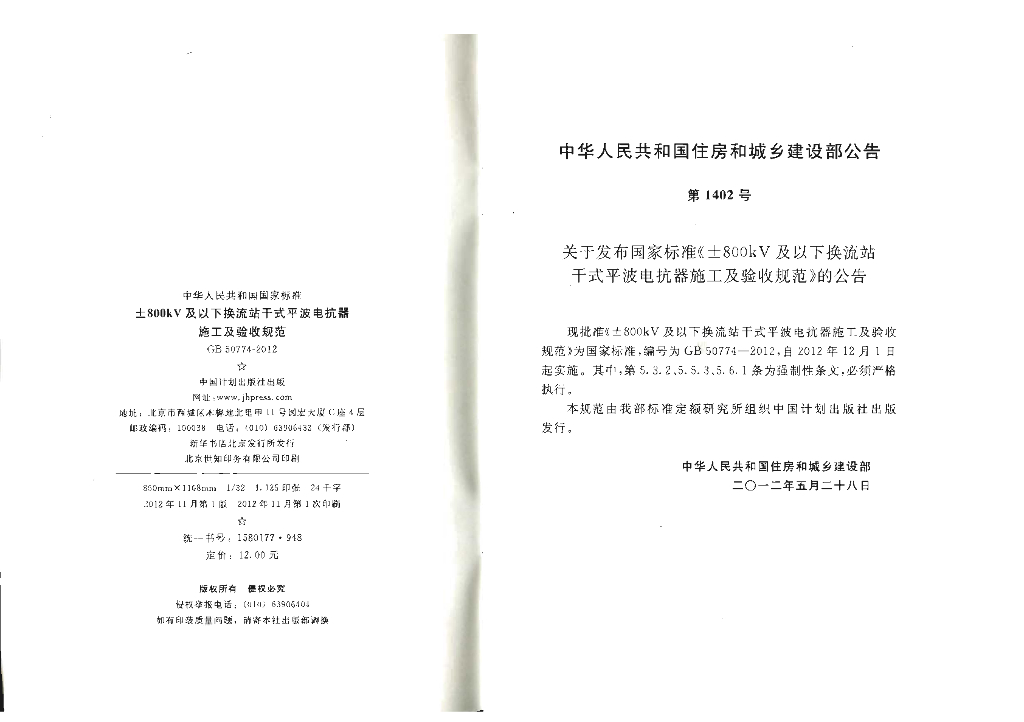

内容预览
