电力装置电测量仪表装置设计规范

基础信息

标准简介

GB/T 50063-2017.Code for design of eletrical measuring device of power system. 1总则 1.0.1 为规范电力装置电测量仪表装置设计,做到准确可靠、技术先进、监视方便、方便运行管理、经济合理,统一设计原则,制定本规范。 1.0.2 GB/T 50063适用于单机容量为1000MW级及以下新建或扩建的汽轮发电机及燃气轮机发电厂、单机容量为200kW及以上的水力发电厂包括抽水蓄能发电厂、核电站的常规岛部分、交流额定电压为10kV及以上的变(配)电站包括串补站、直流额定电压为士800kV及以下的直流换流站,以及并网型风力发电、光伏发电站的电力装置电测量仪表装置设计。 1.0.3 电力装置电测量仪表装置设计除应符合本规范外,尚应符合国家现行有关标准的规定。 2术语和符号 2.1术语 2.1.1 电测量 electrical measuring 用电的方法对电气实时参数进行的测量。 2.1.2 电能计量 energy metering 对电能参数进行的计量。 2.1.3 常用电测量仪表 general electrical measuring meter 指对电力装置回路的电气运行参数作经常测量、选择测量和记录用的仪表。 2.1.4 指针式仪表 pointer-type meter 按指针与标度尺之间的关系指示被测量值的仪表。 2.1.5 数字式仪表 digital-type meter 在显示器上用数字直接显示被测量值的仪表。 2.1.6 多功能电力仪表 multifunction power meter 一种具有可编程测量、显示、数字通信和电能脉冲变送输出等多功能的智能仪表。 2.1.7 电能表 energy meter 计量有功(无功)电能数据的仪器。

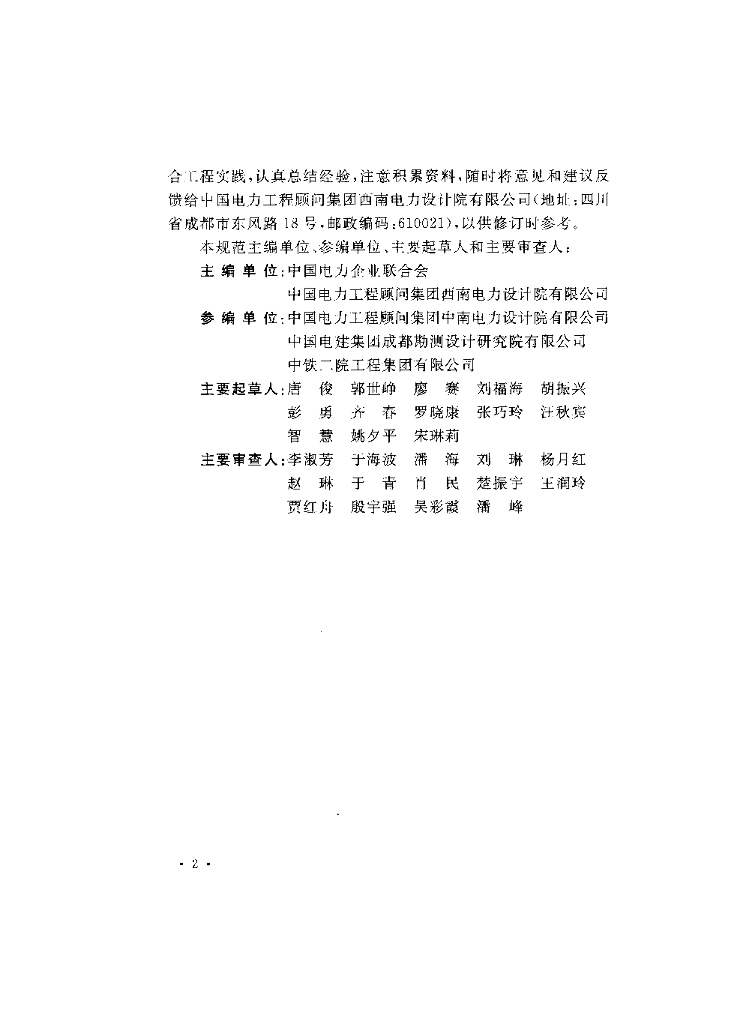

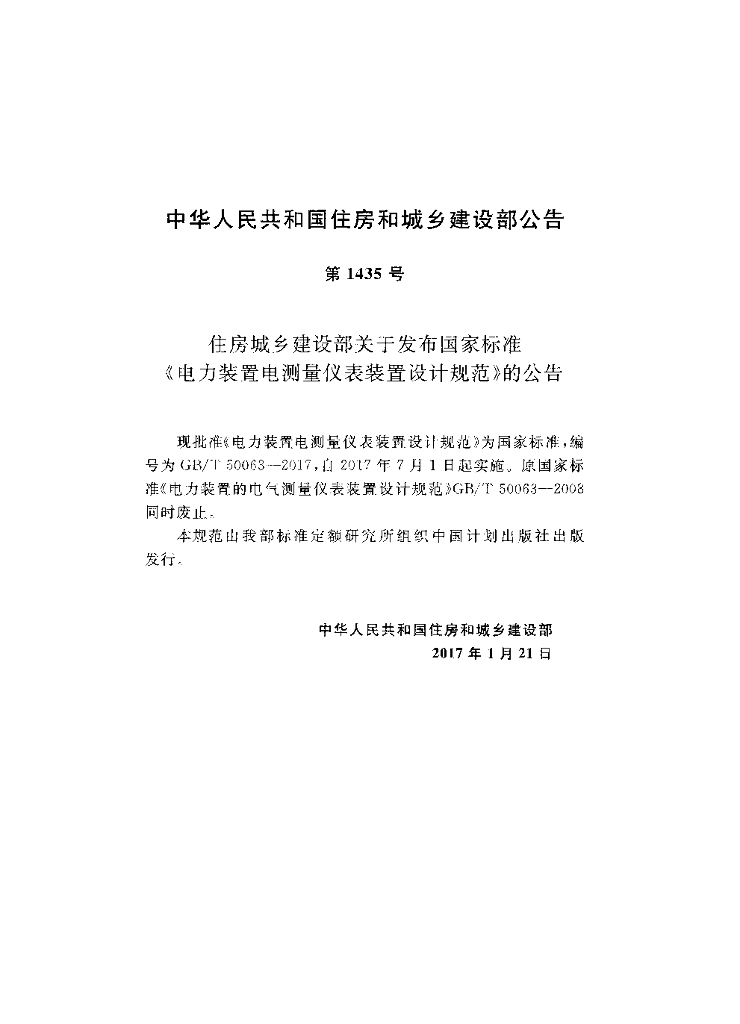

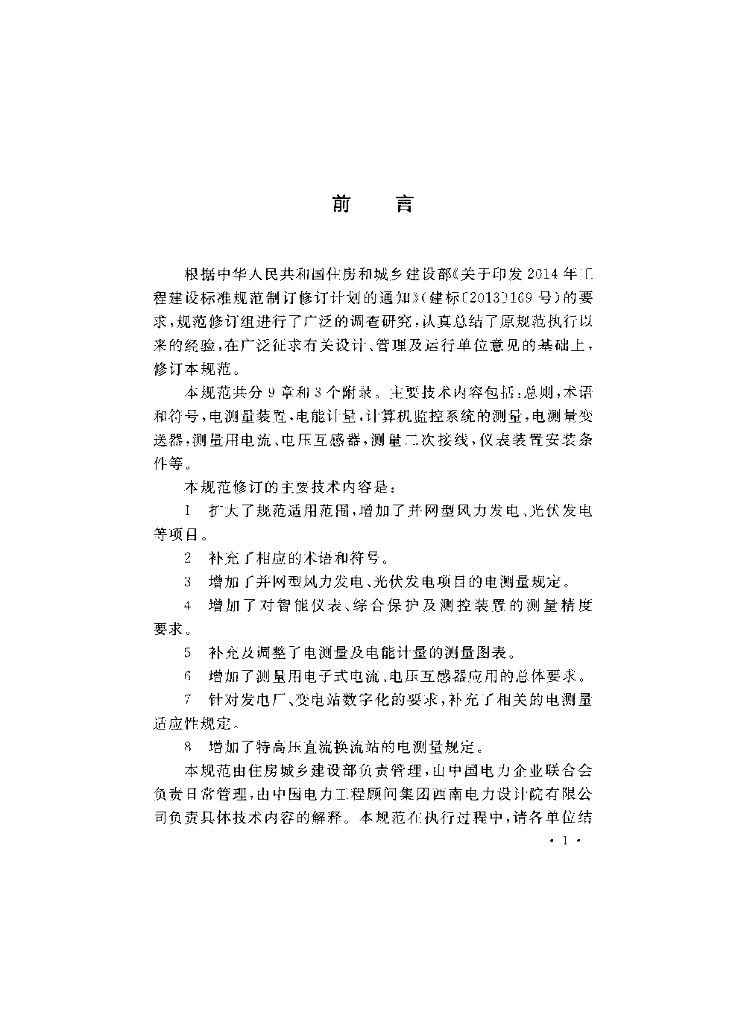

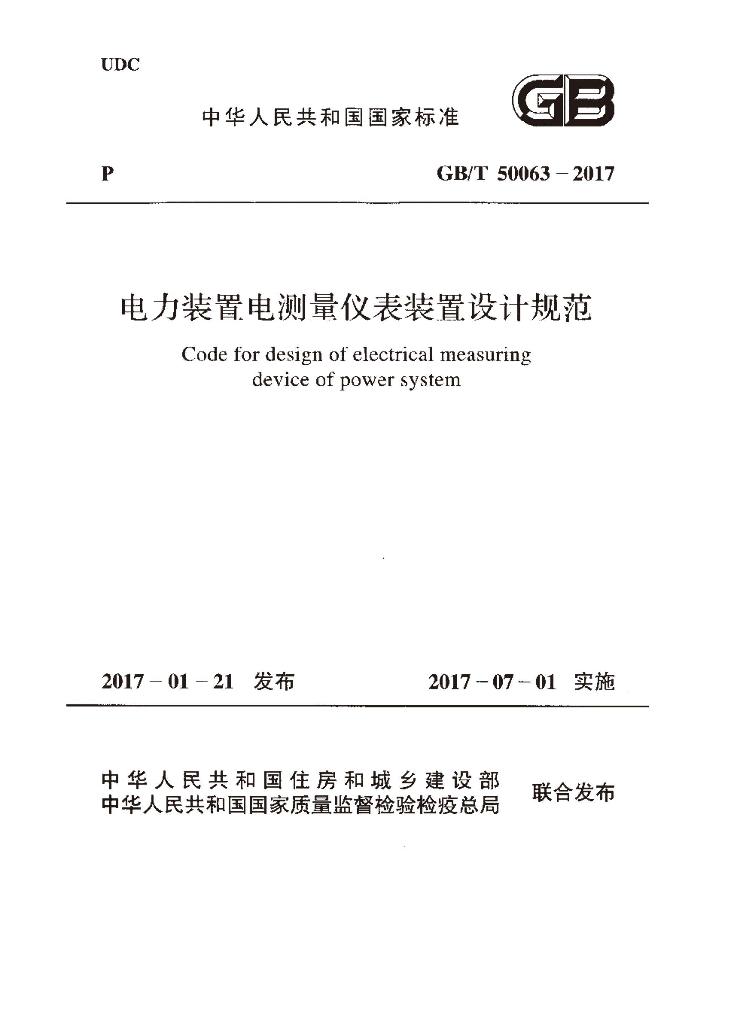

内容预览
