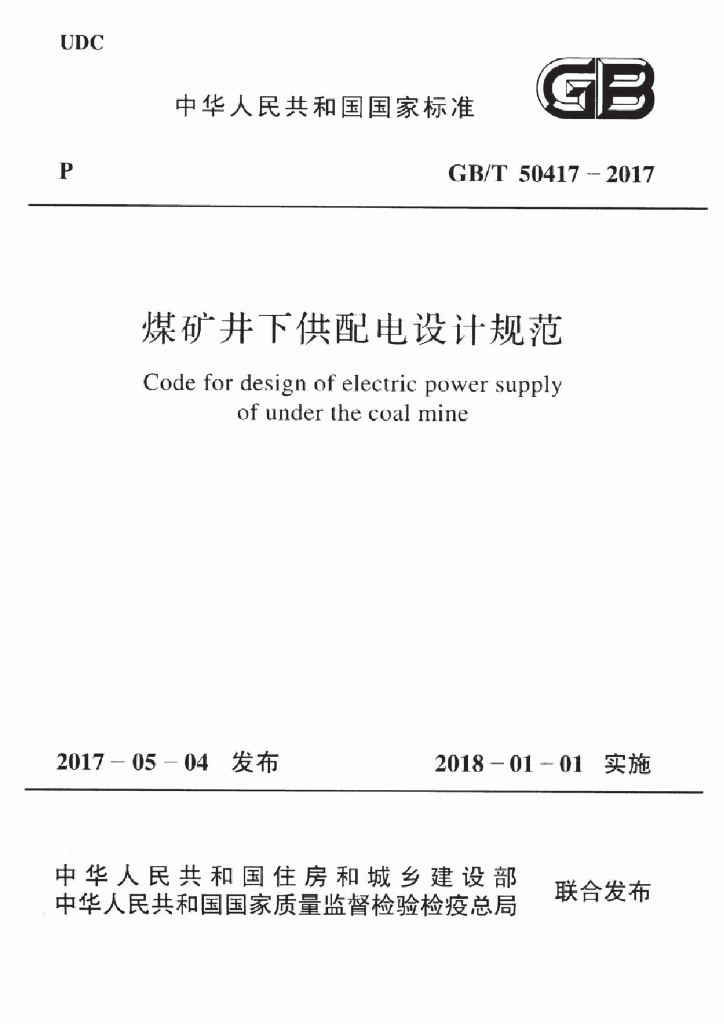

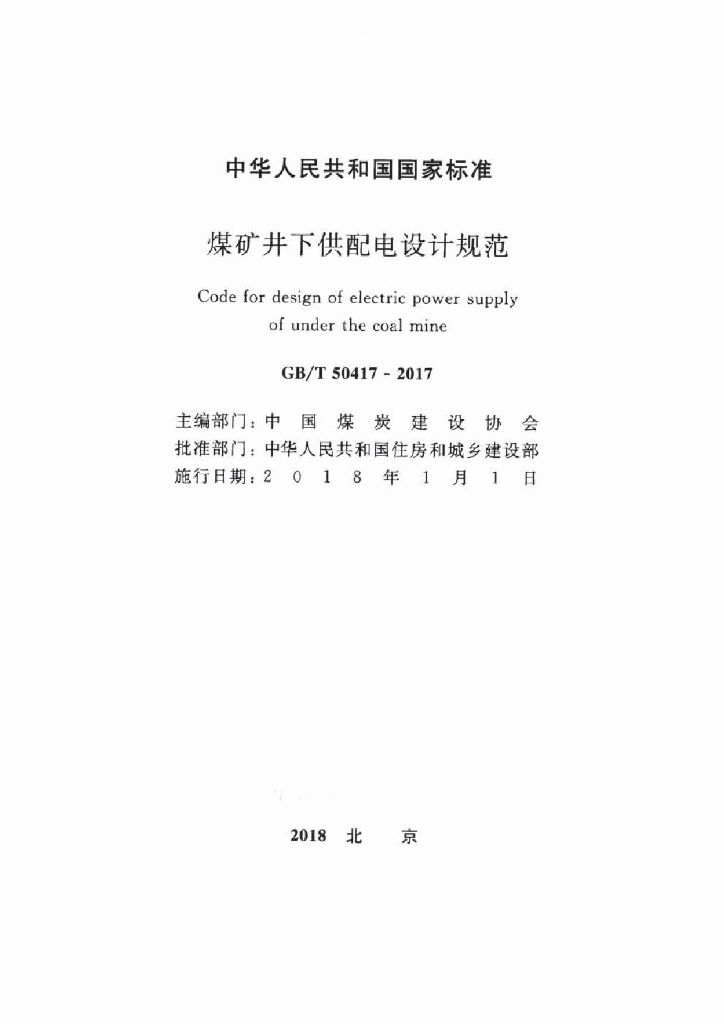

煤矿井下供配电设计规范

基础信息

标准简介

GB/T 50417-2017.Code for design of electric power supply of under the coal mine. 1总则 1.0.1 为规范煤矿井下供配电设计，做到技术先进、安全可靠、经济合理,制定本规范。 1.0.2 GB/T 50417适用于设计生产能力0. 09Mt/a及以上新建、改建和扩建煤矿的井下供配电设计。 1.0.3 煤矿井下供配电设计应采用国内外先进技术、经实践检验成熟可靠的新技术、新工艺、新设备、新材料。 1.0.4 煤矿井下供配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2术语和符号 2.1术语 2.1.1 井下供电系统 underground power supply system 井下的供电电缆、供电设备及其组成的变电配电和用电的整体。 2.1.2 井下主(中央)变电所 underground main substation 设置在井底车场或主要开采水平,接受引自矿井地面电源,具有向本开采水平全部或局部范围负荷配电功能的变、配电中心。 2.1.3 采区变电所 working section substation 为采区(盘区)采掘机械、提升运输机械等用电负荷配电的变、配电中心,又称盘区变电所。 2.1.4 分水平主变电所 sub level main substation 区别于井下主(中央)变电所,作为矿井多水平开采时下水平设置的具有向本开采水平全部或局部范围负荷配电功能的变、配电中心。 2.1.5 工作面配电点 face power distribution point 工作面及其附近巷道的配电中心。 2.1.6 矿用隔爆型移动变电站 flameproof mobile substation; flameproof transformer in mine 由变压器及高、低压开关等组成的,可随工作面移动的隔爆型电气设备的整体。
