航空发动机试车台设计标准

基础信息

标准简介

GB 50454-2020.Standard for design of aero-engine test cell. 1总则 1.0.1 为统一航空发动机试车台设计标准, 保证试车台设计质量,做到安全可靠、技术先进、经济适用,制定本标准。 1.0.2 GB 50454适用于新建、改建的使用航空煤油类燃料的航空涡轮喷气发动机、涡轮风扇发动机、涡轮螺旋桨发动机和涡轮轴发动机的室内地面试车台设计。 1.0.3 航空发动机试车台设计除应符合本标准外,尚应符合国家现行有关标准的规定。 2术语 2.0.1 航空发动机室内地面试车台 aero-engine enclosed test cell 用于在室内进行航空发动机运行测试的地面试验设施,通常由试车台厂房与试车设备共同组成,简称试车台。 2.0.2 试车台厂房 aero-engine test cell building 用于进行航空发动机整机地面试验的厂房,通常由试车间、进气通道、排气通道以及操纵间、测试间、准备待试间等附属功能房间组成。 2.0.3 试车设备 aero-engine test equipment 用于航空发动机试车的工艺设备,包括试车台架、排气引射筒、燃油加温装置、反推力排气收集器、试车工艺系统、测控系统等。 2. 0.4 试车间 test chamber 用于在试车台厂房中进行发动机试车的空间。 2.0.5 进气通道 inlet plenum 外界环境空气流人试车间的通道,由进气塔或进气室等构筑物与消声装置、整流装置、外来物防护网等组成。 2.0.6 排气通道 exhaust stack 气流由试车间排出至外界环境的通道,由排气塔、排气消声间、引射简间等构筑物与排气引射筒、消声装置等设备组成。 2.0.7 引射筒间 augmentor room 用于安装排气引射筒并隔绝噪声的构筑物。 2.0.8 试车台架 test stand 固定航空发动机并用于测量发动机推力或功率的设备。

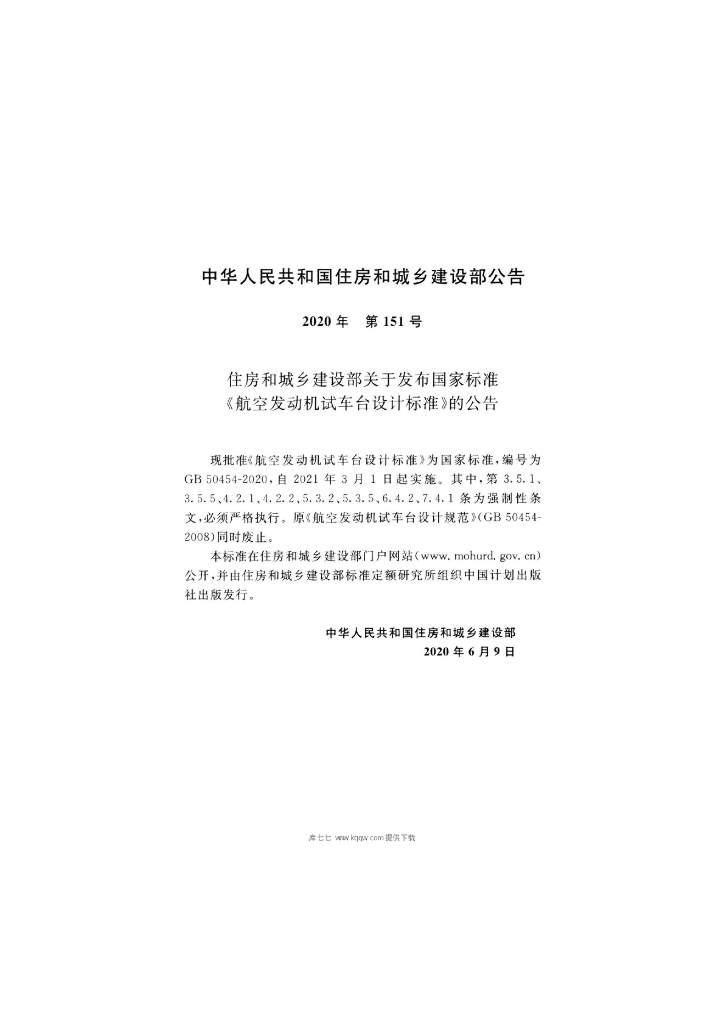

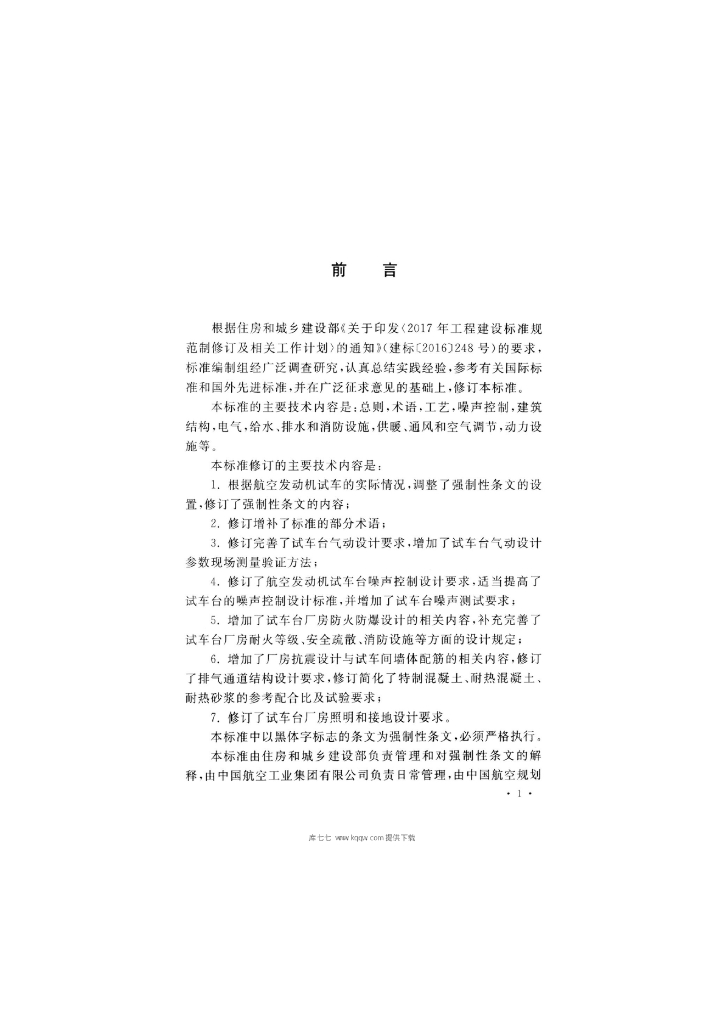

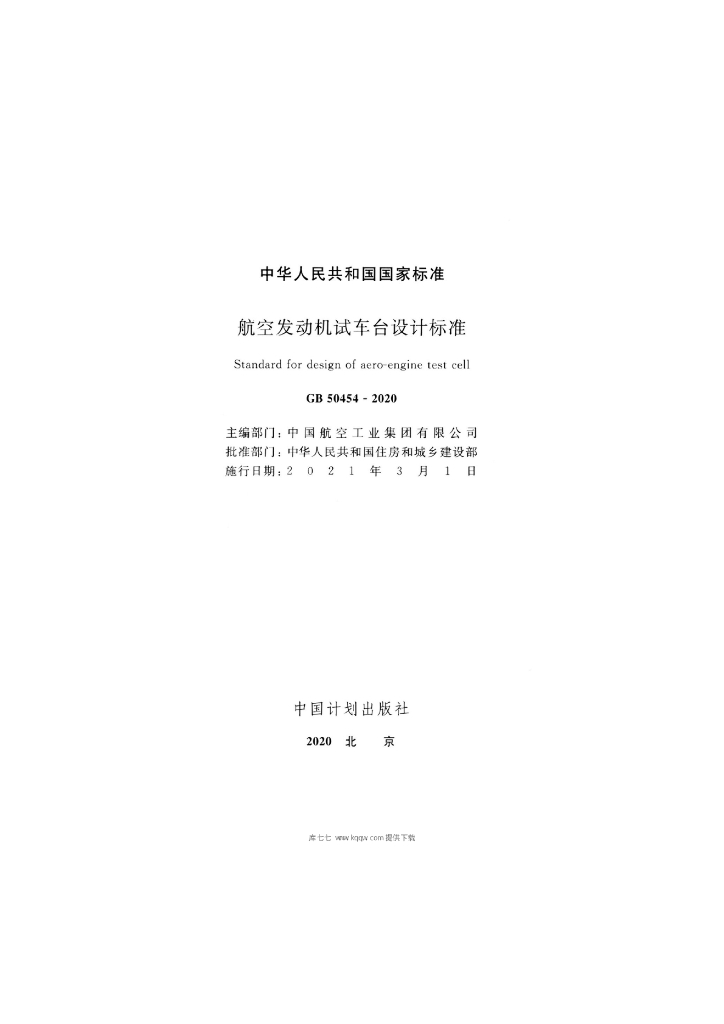

内容预览
